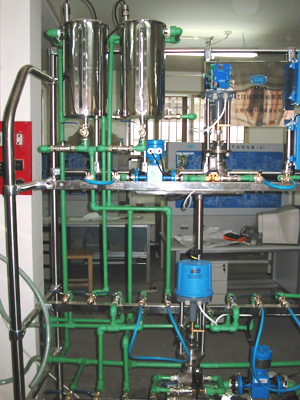

YLGLX-01型工業鍋爐模擬實訓裝置

一、工業鍋爐模擬實訓裝置產品概述：

   工業鍋爐模擬實訓裝置采用半實物仿真技術，將鍋爐的各個被控量，如鍋爐汽包水位、鍋爐送風量、鍋爐引風量、過熱汽（水）溫等進行模型化（通過單片機程序設計來實現各種變量的輸入輸出狀態及相互關系）處理，對鍋爐各個主要部件，如鍋爐、過熱器、減溫器、省煤器、空氣預熱器、引風機、送風機等，采用模擬設備進行模擬。這樣既體現了鍋爐的內部結構，又包含了對鍋爐主要工藝流程（如鍋爐冷態開車、正常操作、正常停車）地操作與控制。工業鍋爐模擬實訓裝置適用于建筑環境與設備工程、熱能與動力工程、鍋爐運行與檢修等專業的鍋爐實訓教學，同時也可滿足國家職業資格的鍋爐操作工初級工、中級工、技師的培訓鑒定。

二、工業鍋爐模擬實訓裝置系統特點：

 1.本鍋爐實訓裝置以教材中典型的鍋爐結構為依據，具有較好的通用性和綜合性，能夠滿足大多數鍋爐結構、工藝及控制方面的實訓教學要求。

 2.通過使用工業鍋爐模擬實訓裝置，學生可以掌握工業鍋爐的工藝流程以及鍋爐液位、溫度、流量、壓力的控制方法。

 3.通過實訓，學生可以熟悉和掌握鍋爐的冷態開車步驟、控制系統的投運方法、步驟以及各控制回路參數的整定等。

 4.鍋爐各個被控制量的模型化設計代碼完全開放，學生可以進行二次開發或課程設計。

三、工業鍋爐模擬實訓裝置技術性能：

輸入電壓：單相三線～220V±10% 50HZ

工作環境：環境溫度范圍為-5℃～+40℃

相對濕度＜85%（25℃）海拔＜4000m

四、工業鍋爐模擬實訓裝置系統組成：

 1.鍋爐設備鍋爐設備主要由鍋爐（含爐膛、水冷壁、雙鍋筒、對流管等）、過熱器、減溫器、省煤器、空氣預熱器、引風機、送風機、煙管等組成。

 2.控制模型信號板將鍋爐中的汽包水位、鍋爐送風量、鍋爐引風量、過熱水（汽）溫各采用一套控制模型信號板來對其正常工作信號進行模擬。

 3.動力設備及執行器鍋爐系統的動力設備及執行器主要有：風機2只、比例閥2只、變頻器2只。

 4.鍋爐控制柜鍋爐控制柜主要由控制器（西門子S7-200PLC）、監控儀表、供電電源等設備組成。

 5.鍋爐監控軟件監控軟件采用北京昆侖通態的MCGS組態軟件進行工程組態，該軟件是一套基于Windows平臺，并用于快速構造和生成上位機監控系統的組態軟件系統，可運行于Microsoft Windows 95/98/NT/2000/XP等操作系統。組態軟件為用戶提供了解決實際工程問題的完整方案和開發平臺，能夠完成現場數據采集、實時和歷史數據處理、報警和安全機制、流程控制、動畫顯示、趨勢曲線和報表輸出以及企業監控網絡等功能。上位機軟件除了鍋爐實訓系統的數據監控和報表輸出外，同時還將對鍋爐的冷態開車操作過程、鍋爐的運行工況等進行流程控制。

五、工業鍋爐模擬實訓裝置實訓項目：

 1.汽包水位的測量與控制

 2.鍋爐送風量的控制

 3.鍋爐引風量的控制

 4.汽（水）溫的控制

 5.鍋爐的冷態開車

 6.鍋爐的正常停車
