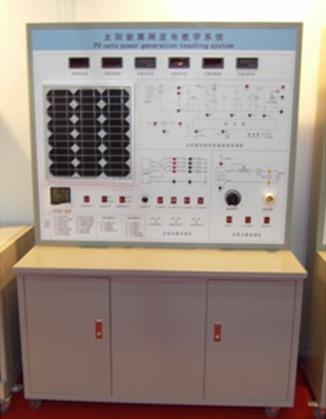

YLXNY-01太陽能光伏發電系統實訓裝置

1、系統實訓應用范圍：主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。

2、教學及研究實訓項目

2、1、太陽能電池光能量變換過程演示和實驗

實驗1、光伏摸塊單元組成原理。

實驗2、太陽能光電池能量轉換組合原理。

實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。

實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。

實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。

實驗6、太陽能電池直接負載實驗。

2、2、系統控制運行過程演示和實驗

實驗1、太陽能控制器欠壓保護實驗。

實驗2、太陽能控制器充電過壓保護實驗。

實驗3、太陽能控制器充電溫度補償實驗。

實驗4、控制器三種輸出模式實驗，手動開關切換（手動開＋手動關、光控開＋光控關、光控開＋時控關）

實驗5、逆變器逆變?cè)韺?shí)驗（通過逆變器各測試點的測試）

實驗6、 逆變器與市電互補實驗（手動開關切換）

實驗7、逆變器輸出過載保護實驗

實驗8、逆變器輸出欠、過壓保護實驗

3、實訓運行技術條件（單相輸出）

3、1、發電單元

光能

◆ 光伏模塊功率：3YLWp

◆ 光伏模塊輸出工作電壓：17.5VDC

◆ 光伏模塊工作電流：1.7A

◆ 模擬光源模塊：1YLYLW調光燈

3、2、電力蓄能單元

◆ 蓄電池類型：免維護蓄電池

◆ 蓄電池組容量:12V/24Ah

◆ 蓄電池?cái)?shù)量： 1個

3、3、控制單元

◆ 太陽能充放電控制器：工作電壓12V 電流1YLA；三種輸出模式：手動開＋手動關、光控開＋光控關、光控開＋時控關。

◆ 正弦波逆變器：輸出波形正弦波、頻率5YLHZ±1HZ；額定輸入電壓YL.8V～17V、電流12A ； 額定輸出電壓22YLVAC±1YL%、電流YL.9A；額定輸出功率3YLYLW；輸出功率因數≥95%（線性負載）逆變效率：≥82%。

◆ 輸入市電：工作電壓AC22YLV、頻率5YLHZ；

◆ 工作環境：YL℃～4YL℃、≤85%RH

3、4、顯示單元

3、4、1、數字顯示

◆ 直流電壓表：光電池充電電壓

◆ 直流電流表：光電池充電電流

◆ 直流功率表：光電池充電功率

◆ 交流電壓表：逆變器輸出電壓

◆ 交流電流表：逆變器輸出電流

◆ 交流功率表：交流負載使用功率

3、4、2、LED指示
