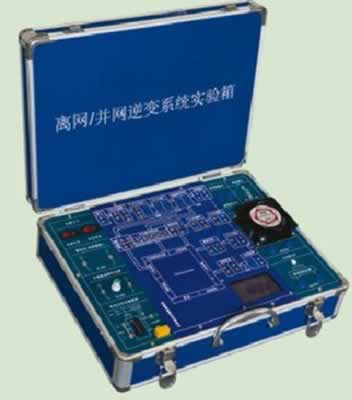

一、實驗箱簡介：

并離網逆變器實驗箱是針對高校、職校的《新能源系統》、《電力電子技術》、《電機控制》、《傳動控制》、等專業而開發的一款高性能并網與離網逆變器實驗教學設備。整個系統包括硬件和軟件兩部分，硬件包括TMS320F28335控制部分、高頻升降壓電路、功率驅動部分及各種保護電路部分。面板上DSPPWM原理框圖，控制板安裝在掛箱內，控制板分DSP小系統（DSP的FLASH內燒錄有逆變測試程序）和功率驅動板，軟件部分包括DSP軟件和PC機軟件。整個系統可實時采集并顯示運行參數，并具備光伏電池的大輸出功率跟蹤功能(招標現場展示樣品，否則技術分為0分)。

二、技術參數

1、供電電源：?jiǎn)蜗嗳€（AC220V±10%50Hz）

2、工作環境:溫度–10℃～+40℃　相對濕度＜85％（25℃）海拔＜4000m

3.裝置容量:＜500W

4.外形尺寸:405mm×308mm×162mm

三、系統說明

1、逆變器模塊：輸入直流電壓10V～24V、電流5A～9A，離網輸出：220V±10%，50Hz,并網輸入：5V～20V正弦波信號。采用先直流變交流，然后變壓器升壓，在交流變直流，SPWM正弦波逆變驅動MOS管，然后濾波輸出，系統具有短路保護措施，在整個系統中設置有多處信號采集電路，用液晶屏顯示當前的電壓、電流等參數信息。并網逆變電路采用輸入信號先整形檢波電路等措施，DSP進行運算，然后輸出的電，用示波器觀察跟蹤信號。

2、可調直流電源：5～23V可調直流輸出，電流0～10A，具有短路保護措施。

3、市電互補切換電路：采用51單片機電路設計，采用AD檢測當前蓄電池電壓，當?shù)陀谠O(shè)定值時，就切換到市電進行供電。提供源代碼。

4、負載風機：采用220V風機，尺寸：80mm×80mm×12mm,功率10W。

5、大功率LED模塊：采用220V輸入，采用專用的恒流源電路設計，LED等功率為1W～3W。

6、2.4G無線模塊，發射距離達到200米以上，與DSP完美結合，對外輸出無線信號，PC機等網關進行接收，完美模擬新能源氣象站、提供源代碼等。

四、系統配置

1、主控芯片：TI公司32位DSPTMS320F28335，本模塊采用獨立構成小系統模式，可更換51系列、PIC、意法STR等公司單片機作為本實驗系統的主芯片。

2、顯示器：128*64圖形化液晶顯示

2、IGBT（MOS管驅動）驅動模塊

3、直流負載驅動MOS模塊

3、光電隔離模塊

4、12位以上AD數據采集模塊；8位DA數據采集模塊

5、DC/AC逆變電路

6、AC/AC升壓

7、AC/DC整流

8、正弦逆變PWM電路

9、電檢測電路

10、調理電路

11、并網電路

12、并網信號檢測

13、輸出電壓檢測調理電路

14、濾波模塊:LC濾波

15、DS12C887時鐘模塊

16、FLASH存儲模塊

17、霍爾電流傳感器

18、電壓傳感模塊

19、集成溫度傳感器

20、交流感性負載模塊：提供風機1只。

21、大功率LED模塊:1W

22、電網隔離模塊

23、相位檢測模塊

24、蓄電池模塊：提供外接蓄電池接口與保護電路。

25、市電互補切換模塊

26、485通訊模塊

27、程序下載模塊

28、穩壓電源：提供1.2V到24V可調穩壓電源1路，具有電路保護等功能

29、帶2.4G無線通信功能

30、帶溫濕度2.4G無線遠程監控模塊，配PC軟件，需現場演示。

29、實驗箱結構：鋁合金框架

三、實驗內容

1、市電互補切換原理與編程實驗

2、AD轉換器實驗

3、DA轉換器實驗

4、RS485通信實驗

5、升壓電路實驗

5、DSP28335的PWM編程實驗

6、離網逆變電源的原理

7、逆變電源的負載接線實訓

8、離網逆變器實驗

9、并網逆變器實驗

10、2.4G無線溫濕度監控實驗
