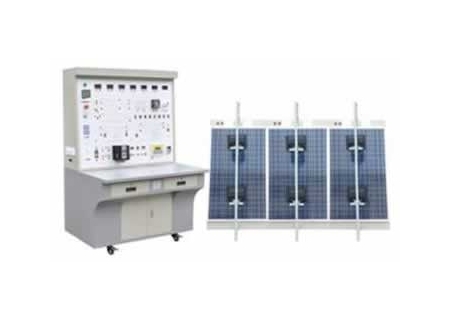

SHYL-SG31 太陽能光伏并網發電教學系統實驗臺(12V)

一、實驗臺系統單元組成：

1.1、光伏陣列單元：在室外修建鋪設總峰值功率為300W的光伏陣列。在條件允許的情況下，光伏陣列可選用三種不同類型的太陽能電池進行實驗（單晶硅、多晶硅、非晶硅）。

1.2、逆變控制單元：系統根據實驗的需要，通過開關單元的開和關，多可以實現3臺不同型號和產地的并網逆變器同時運行，配備同時并網通道，可滿足對比實驗和各種數據采集的需要。

1.3、開關控制單元：所有系統內外單元的引線經隔離開關接至各自的跳線端子上，在實驗過程中，一旦發生漏電、短路、過流、過熱情況，開關自動斷開電源，起到保護儀器儀表和人身的安全。

1.4、方陣連接單元：示意接線面板上,小單元的引線經隔離開關接至各自的跳線端子，根據實驗的需要，可以用跳線自由地組合成不同開路電壓17.5～60VDC，峰值功率50～300W的系統。

1.5、顯示單元：方陣電壓、電流。逆向交流電壓、電流、頻率、功率、無功。正向交流電壓、電流、頻率。設備工作溫度、電池方陣溫度、實驗室溫度和濕度、實驗記時時鐘、逆向電量計量、正向電量計量。

二、實驗臺基本參數：

光伏陣列輸出電壓22VDC

并網輸出電壓180～260VAC

并網頻率范圍47.8～51.2Hz

效率94.5%

功率因數>0.99

大功率跟蹤10.8～28VDC

工作環境：溫度-20℃～50℃

相對濕度﹤90﹪（25℃）

保護功能：防雷、極性反接、短路、漏電、過熱、孤島效應、過載保護、電網過欠壓、電網過欠頻保護、接地故障保護等。
