SHYL-FG16 風光互補發電實驗系統

一、風光互補發電實驗系統設備組成:

SHYL-FG16風光互補發電實驗系統主要由光伏供電設備、光伏供電系統、風力供電裝置、風力供電系統、逆變與負載系統、監控系統組成，如圖1所示。實驗系統采用模塊式結構，各設備和系統具有獨立的功能，可以組合成光伏發電實驗系統、風力發電實驗系統。

(1)、實驗設備尺寸：光伏供電設備1610×1010×1550mm

風力供電設備1578×1950×1540mm

實驗柜3200×650×2000mm

(2)、場地面積：20平方米

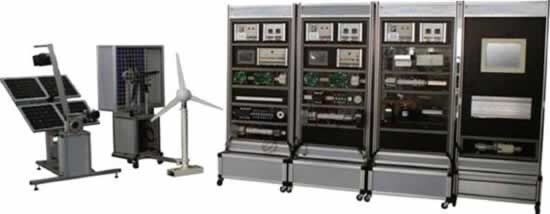

圖1 SHYL-FG16風光互補發電實驗系統（圖片僅供參考）

二、風光互補發電實驗系統主要實驗實驗內容:

1)、離網型風光互補發電系統規劃；

2)、根據功率要求，光伏電池組件的選擇、安裝和連接；

3)、根據功率要求，風力發電機的選擇、安裝和連接；

4)、基于MCU的光伏電池組件大功率跟蹤程序設計；

5)、基于MCU的風力發電機大功率跟蹤的程序設計；

6)、蓄電池容量匹配計算與選型；

7)、蓄電池充放電參數設置、保護參數設置；

8)、逆變器參數設置；

9)、監控系統組態及操作；

10)、光伏供電系統的調試；

11)、風力供電系統的調試；

12)、風光互補發電系統的調試；

電能質量的監測、調試和分析。
