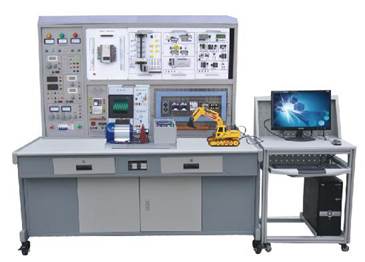

YLGYX-93B型 工業自動化綜合實訓裝置

工業自動化綜合實訓裝置結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛箱、變頻器掛箱、觸摸屏掛箱、PLC模擬負載掛箱、直流電機、步進電機實訓裝置、伺服電機實訓裝置、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作應用實訓，步時電機應用實訓，伺服電機控制實訓等，實訓項目豐富、綜合性強、緊跟工業自動化發展潮流。

一、工業自動化綜合實訓裝置特點

1、模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。

2、適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。

3、能進行小型工程項目設計、設備選型、安裝調試、操作模擬。

4、只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。

5、安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟件截止保護功能，確保設備和人身安全。

二、工業自動化綜合實訓裝置技術性能

1、輸入電壓：三相四線制～380V±10% 50Hz

2、工作環境：溫度范圍-5℃～+40℃，相對濕度＜85%（25℃）

3、實訓裝置容量：＜1.5KVA

4、外形尺寸：1800mm×750mm×1680mm

三、工業自動化綜合實訓裝置配備

（一）電源、信號源、儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板。為實訓提供交流電源、直流電源、信號源、測試儀表、安全保護等。具體功能如下：

1、主控功能板

（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。

（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓。

（3）三相四線電源輸出，具有單片機全程監控短路或過載軟載止保護功能。具有短路、過載、告警功能，故障排除復位后才能啟動工作電源。

（4）裝有～220V輸出安全插座，為外部儀器提供安全工作電源。

2、直流電源

（1）一路直流0-30V連續可調直流電源、內置式繼電器自動換檔，多圈電位器連續調節，具有預設式限流保護功能，大電流2A。

（2）提供±12V、+5V、+24V直流穩壓電源，均有短路保護功能。

（3）恒流源一路：0-500mA連續可調，分2mA、20mA、500mA三檔，具有輸出開路，短路保護功能。

3、函數信號發生器：輸出正弦波、三角波、短形波。

（1）頻率范圍：5Hz到550KHz，分五個頻段。

（2）頻率指示：由Hz表直接讀出。

（3）電壓輸出范圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz

三級衰減：0db，20db，40db，具有連續細調

矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調

三角波：5Hz-250KHz＞1V

（二）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。設有抽屜和元器件儲存柜。

（三）實訓組件

1、PLC實訓組件

配置三菱FX1N-40mR主機，集成數字量I/O（24路數字輸入，16路數字量輸出），F(xiàn)X1N-485BD通訊模塊，F(xiàn)X0N-3A模擬量模塊（2路輸入，1路輸出），SC-09通訊編程電纜及輸出轉接口、開關等。

2、PLC實訓模擬掛箱

3、變頻器實訓掛箱

配置三菱FR-S540變頻器，帶有RS485通訊及BOP操作面板。

4、觸摸屏實訓掛箱：

規格為5.7英寸，256色，了解工業觸摸屏的功能及使用方法，掌握PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。

5、網孔板及器件：

規格為420mm×600mm，在網孔板上學會電氣控制系統中各元器件的布局規劃、安裝、調試技能，接近工業現場。器件配有：交流接觸器3只、時間繼電器1只、按鈕3只、熱繼電器2只、斷路器1只、接線排20孔。

6、電機導軌及光碼盤測速系統

含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好。

7、工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

8、PLC仿真實訓軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

9、交流伺服電機及控制系統一套：功率600W，絕緣等級B級。

10、高壓無刷直流電機及控制系統一套：功率130W，絕緣等級B級。

11、交流電機一臺，380V Y/△接法

四、工業自動化綜合實訓裝置實訓項目

（一）PLC基本技能實訓

1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.PLC仿真實訓

（二）PLC模擬控制應用實訓

（三）PLC實物控制實訓

（四）PLC高級技能實訓（設計、安裝、調試及檢修）

（五）PLC、變頻器、觸摸屏綜合應用技能實訓

（六）工業自動化綜合實訓裝置PLC控制直流電機調速實訓

（七）工業自動化綜合實訓裝置PLC控制交流伺服電機實訓
