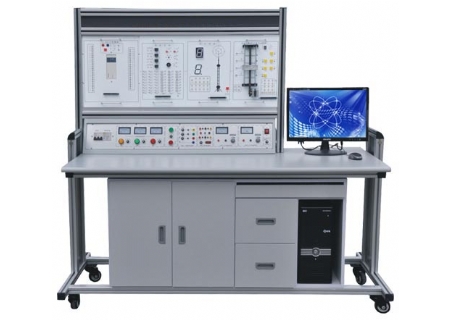

YLPLC-92A PLC可編程控制器實驗裝置

一、PLC可編程控制器實驗裝置概述

PLC可編程控制器是以微處理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控制中占據了主導地位，并且不斷發展。根據這一發展形勢，全國各大專院校、各類職業技術學校都將PLC教學納入教學任務，作為電子、電氣以及工業自動化類專業的一門必修棵。PLC可編程實驗系統是根據這一教學要求開發的新一代PLC教學產品，自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。是PLC教學中的理想工具。

二、PLC可編程控制器實驗裝置系統構成

1、PLC可編程實驗屏

2、PLC可編程控制器操作桌

3、PLC實驗?zāi)K

4、編程應用軟件

5、PLC及轉接通訊電纜

6、電腦（用戶自備或代購）

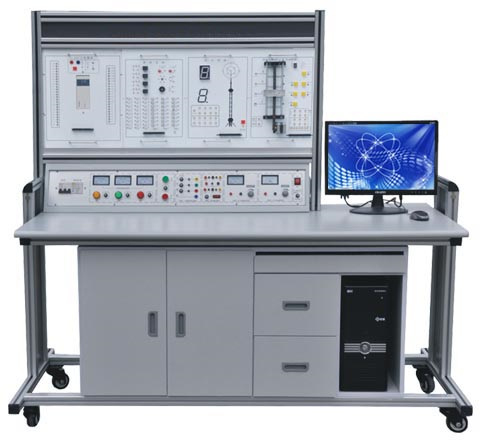

三、PLC可編程控制器實驗臺

（一）功能、特點

1）實驗臺包括

A.   輸入電源：三相四線電源，輸入時指示燈亮。

B.   電源輸出：有漏電型保護器、過載、短路保護裝置。

C.   三相四線380V輸出，由三只電壓表指示輸出電壓

D.   直流電壓：0～10V可調輸出；直流電流：0～20mA；

E.   ～220V通過安全插座輸出

F.   +24V/1A直流穩壓電源輸出

G.   +5V/5A直流穩壓電源輸出

2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。

3）實驗臺本身帶有24V/2A的電源?？梢灾苯佑糜谳敵鲐?fù)載或與演示裝置接口或與其它對應裝置相連。

4）實驗臺結構采用掛箱式，便于實驗項目擴展和用戶第二次開發。

5）可完成PLC控制原理基本實驗、應用實驗以及用于真正的工業控制。

6）PLC主機配置

（1）配置三菱FX1N-40MR 數字量24點輸入/16點輸出，通信編程電纜。

（二）實驗項目

1)PLC基本技能實訓

1.PLC認知實訓                              2.PLC仿真實訓

3．跳轉、分支功能實驗                      4．移位寄存器實驗

5．?dāng)?shù)據處理功能實驗                        6．微分、位操作實驗

7．與、或、非邏輯功能實驗                  8．定時器、計數器功能實驗

2)PLC模擬控制應用實訓

3）三相電機PLC控制實驗

1.三相鼠籠式異步電動機點動和自鎖PLC控制(實物)

2.三相鼠籠式異步電動機聯動正反轉PLC控制(實物)

3.三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)

4.三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)

（三）技術參數

1.   輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2.   工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3.   裝置容量：＜0.5kVA

4.   重    量：100kg

5.   外形尺寸：1600mm×700mm×1520mm

6.   安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、PLC可編程控制器實驗裝置

 1、該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型 LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。該裝置在演示屏上位置可任意移動、互換。

2、PLC實訓模塊

五、配置清單
