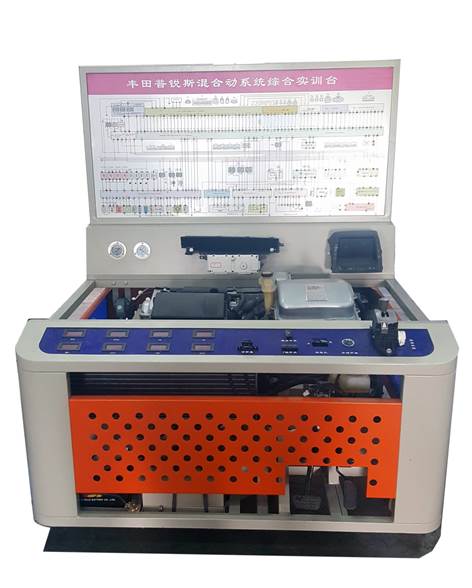

SHYL-QCX22型豐田普銳斯油電混合動力發動機實訓臺

一、產品簡介

豐田普銳斯油電混合動力發動機實訓臺采用豐田普銳斯1.5L油電混合動力發動機和電子傳動橋為基礎，可對發動機和電子傳動橋進行起動、加速、減速等工況的實踐操作，真實展示油電混合動力發動機的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對油電混合動力發動機和維修實訓的教學需要。

豐田普銳斯油電混合動力發動機實訓臺,發動機發動機總成和發動機控制單元、變速器、M1，M2電機、HV蓄電池、組合儀表控制單元、網關控制系統、P檔電機控制單元、電機控制單元、檔位控制單元、電池ECU控制單元、大容量燃油箱、蓄電池、數顯表表、真空表、系統壓力表、各個系統齊全有效,發動機運轉平穩,可進行起動，加速，減速，故障的設置與檢測排除等操作。能充分展示混合動力系統的特點、發動機的工作原理、及混合動力系統工作特性?？刂婆_簡單明了，使操作更為方便。本設備具有較強的實訓意義，外表整潔美觀，工作安靜。配有萬向腳輪，方便移動教學。

適用于中高等職業技術院校,普通教育類和培訓機構對汽混合動力系統結構的認識,保養維修,設故排故,電控學習等教學需要.配備配套使用說明書及實訓指導書

三、功能特點

1、動態運行功能：起動點火開關，發動機能正常運行，包含怠速、加速、減速等各種工況。充分演示混合動力系統的特點，能充分演示混合動力各種工況

（包含：啟動和倒車模式、一般行駛、全速行駛、減速或制動、停車模式）工作原理等。

2.顯示功能：

儀表顯示單元，實時顯示發動機的各項數據，包含冷卻水的溫度指示，發動機的轉速顯示，發動機的機油壓力顯示，發電機的充電顯示，等等。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的工作情況。LED燈實時顯示噴油脈寬

3.自診斷功能：配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對發動機電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、等操作。

信號模擬功能：

5.檢測功能：

檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.

6智能考核系統功能

采用雙模式故障設置系統：數字鍵盤故障設置系統和無線網絡智能化故障設置系統（包含在無線網絡智能化考評系統中）。數字鍵盤故障設置系統采用0-9數字鍵盤，輸入故障代碼數字后既可完成故障設置，顯示故障代碼，可以任意設置故障；

智能考核系統是通過計算機控制、采集所有教學設備的所有故障的教學系統，并且可以管理學生信息，分數自動計算，考核設備可以任意分配給每個學生，自動傳輸學號，允許學生分批考核并具有單機模式與多機模式考核，可以任意組合或設置設備故障，操作單元采用中文人機對話，允許聯網考核或脫機考核。學生與老師操作簡單方便。

A．教師操作

聯網考核

軟件與USB驅動安裝簡單，使用密碼登錄系統，設置數據庫路。系統測試(查詢設備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲

考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復

脫機考核，教師登錄，故障設置與恢復，時間設置，設備號設置，考核開始

B．學生操作學號查詢，故障解除，時間查詢，分數查，設備號查詢

7.識圖功能：

控制面板采用優質鋁塑板為面板，后襯塑料板，美觀大方，面板繪有高清晰度系統彩色電路原理圖，（與發動機原廠電路圖相對應）采用當前先進的平板激光UV技術，顏色鮮艷，線路清晰，防潮，防高溫，耐油污，易清潔，表面不需要做任何保護措施，經久耐用

8.安全防護功能：

蓄電池與電器用電設備之間安裝總電源開關，在臺架不使用時，斷開開關，可以保護設備和蓄電池；高速、高溫部位，采用安全防護網和護欄，提高操作安全性。臺架經高溫噴塑，美觀大方，堅固耐用。

9.移動教學功能：實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。

四、技術參數：

外型尺寸：立式1900mm×1000mm×1760mm（長×款×高）

油箱容量：10L

重量：200Kg

工作溫度：+-50

電機大功率：50Kw/1200-1540rpm，

工作電源：60AN蓄電池

蓄電池：201.6V

電機電壓：500V

五、實驗項目：

1、發動機進氣溫度傳感器實驗

2、發動機水溫傳感器實驗

3、發動機空氣流量計實驗

4、發動機進氣壓力傳感器實驗

5、發動機曲軸位置傳感器實驗

6、發動機凸輪軸位置傳感器實驗

7、發動機VVT閥實驗

8、發動機節氣門位置實驗

9、發動機及電力起動實驗

10、混聯式實驗

11、并聯式實驗

12、電機起動實驗

13、發動機起動實驗

14、M1電機起動實驗

15、M1電機發電實驗

16、MI電機充電實驗

17、M2電機起動實驗

18、M2電機發電實驗

19、M2電機充電實驗

20、HV蓄電池放電試驗

21、HV蓄電池充電實驗

22、變頻器順變實驗

23、變頻器逆變實驗
