詳細介紹:

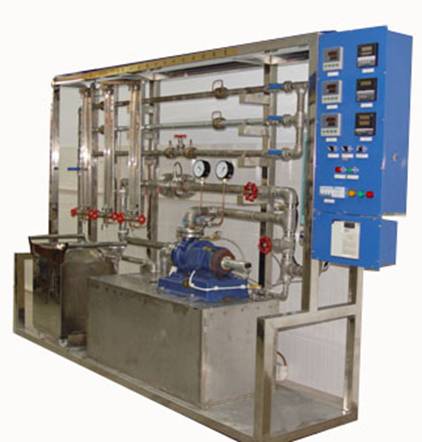

　　  流體力學綜合實驗裝置    型號：TF-LLZ

功能：

1、  用于給排水工程、流體力學工程（水力學）教學實驗。

2、  可進行雷諾實驗；伯努利方程實驗；沿程阻力實驗；局部阻力實驗；流量計校核等實驗操作。

主要配置：

供水箱、水泵、試驗管道、實驗閥及局部構配件、計量水箱、秒表、測壓板、輔助管線、實驗臺架等。

技術參數：

1、供水箱：容積約50L，不銹鋼或優質PVC材質。

2、水泵：高揚程：12m，大流量：20L/min，轉速2800r/min，功率120W。

3、柏努利管：總長1.2m、分為φ50mm和φ14mm試驗段及彎管段，有機玻璃管制作。

4、沿程阻力管：長1.2m、φ14mm，有機玻璃制作，兩測壓點間的距離：1.0m。

5、局部阻力管：長1.2m、φ14mm，有機玻璃制作，上裝文丘里或孔板流量計、閘閥，可用來測定流體流經銅閘閥的前后壓差，以及進行流量計校核實驗。

6、雷諾管：長1.2m、φ14mm，有機玻璃。

7、計量水箱：容積約15L，透明有機玻璃制作。

8、測壓板：壓差計φ8X600mm，指示液為水。

9、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz；實驗流體：水。

10、實驗臺架為304精致不銹鋼材質；裝置結構緊湊，外形美觀，流程簡單,操作方便。

11、外形尺寸：1600×550×1600mm。
