詳細介紹:

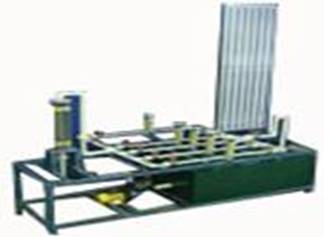

管路串并聯實驗裝置     型號：YL-GCB

功能：

1、適合于工程流體力學（水力學）教學實驗。

2、測定管路阻抗，驗證串聯管路水頭損失和并聯管路流量的分配規律。

主要配置：

供水箱、供水泵、實驗管道、流量計、實驗閥門、壓差板、計量水箱、循環管道、實驗臺架等。

技術參數：

1、供水箱：容積約25L，不銹鋼或優質PVC材質。

2、供水泵：采用低噪聲無銹蝕環保型增壓水泵，高揚程：10m，額定流量：12L/min，功率：90W。

3、實驗管道：ф20 mm、ф35 mm、ф40 mm，各1根，長：1000 mm，有機玻璃材質。

4、計量水箱：透明有機玻璃制作。

5、測壓板：壓差計φ8X550mm，指示液為水；透明有機玻璃材質。

6、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz ，可連續操作。

7、實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

8、外形尺寸：1400×550×1400mm。
