詳細介紹:

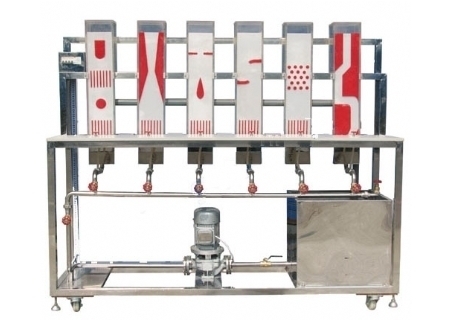

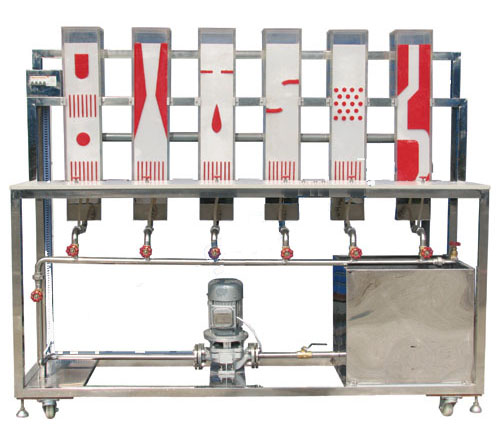

　　流體流動圖形演示實驗裝置    型號：YL -LDT

功能：

1、觀察流體流過不同繞流體的流動現象，加深對流體運動特性的認識。

2、了解流體流動狀態跟蹤方法。

3、觀察水流繞流圓柱體、迎角機翼、突擴、突縮等情況下的流動形態。

4、加深對邊界層分離現象的認識，充分認識流體在實際工程中的各類流動現象。

主要配置：

供水箱、供水泵、實驗觀察段、摻氣裝置、光源、調節閥、實驗臺架及控制屏等。

技術參數：

1、供水箱：容積約50L，不銹鋼或優質PVC材質。

2、供水泵：高揚程：15m，額定流量：30L/min，功率：370W。

3、實驗觀察段：分為六個獨立觀察面板操作，各尺寸約160×700 mm，透明多色有機玻璃精制。

4、摻氣裝置：控制摻氣量及氣泡大小。顯示面，有機玻璃制作。

5、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz。

6、控制屏面板及實驗臺架為精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

7、外形尺寸： 1800×500×1600mm。
