YL-584B流體力學綜合實驗臺

外形尺寸：2200×600×1900mm

工作電壓：220V     功率：370W

主要用途：可測定雷諾、伯努力、沿程阻力系數和突擴、（新能源教具）突縮、閥門局部阻力系數、可進行孔板、文丘里和皮托管流量系數的實驗。

主要配置：實驗桌、儲水箱；雷諾測試管；伯努利測試管；沿程阻力系數測試管；突擴、突縮測試管；閥門局部阻力系數測試管；孔板流量計測試管；、文丘里流量計測試管；和皮托管測試管；測壓板直接顯示總水頭線和測壓管水頭線。

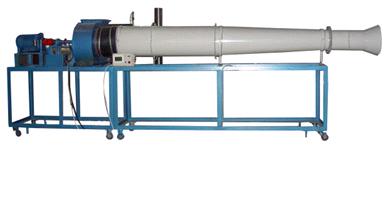

YL-586型離心式風機性能實驗臺

外形尺寸：3600×500×1200mm

工作電壓：380V

功率：1500W

主要用途：可測定風機風量、（新能源教具）風壓、軸功率、繪制出風機風量、風壓、功率、效率曲線。

主要配置：集流器、節流閥門、整流柵、測試風管、被測風機、電動機、測力矩力臂、測壓斜管微壓計。

YL-585/585A型離心泵綜合實驗臺

外形尺寸：1450×550×1800mm

工作電壓：220V

功率：740W

主要用途：做水泵特性、水泵汽蝕和水泵的串、并聯試驗。

主要配置：兩臺實驗水泵；0.4級精密正負壓力表；數顯光電儀；文丘里流量計；壓差計；回水箱；標定計量箱、串、并連管路等。

YL-585A型為不銹鋼移動式實驗臺，配大屏幕顯示器、微機接口、軟件。
