詳細介紹:

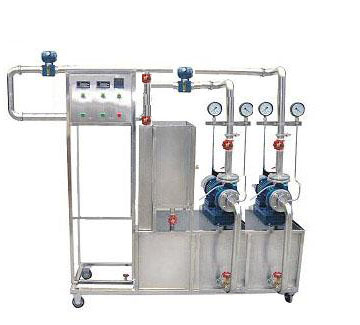

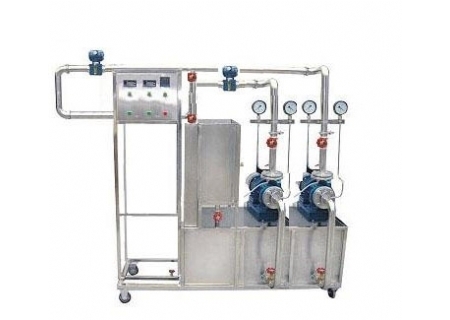

 離心泵（切削）綜合實驗裝置       型號：YL -LXB/Z-III

 功能：

 1、適合于工程流體力學（水力學）教學實驗。

 2、了解離心泵的結構、特性及操作；熟悉離心泵的工作原理。

 3、掌握離心泵主要參數的測定方法，測量一定轉速下的離心泵特性曲線。

 4、泵串、并聯實驗。

 5、泵汽蝕實驗。

 主要配置：

 離心泵（切削）、蓄水箱、轉子流量計、壓力表、壓差計、功率表、實驗管道、閥門、自循環裝置、不銹鋼框架。

 技術參數：

 1、蓄水箱：約70L，不銹鋼材質，當停止供水開啟灌泵閥時，可使泵運行時出現汽蝕現象。

 2、離心泵采用臥式離心泵。

 3、壓力表采用Y-100型量程為0-0.6Mpa，真空表采用Y-100型量程為-0.1 - 0Mpa。

 4、轉子流量計流量：0～12 m3/h。

 5、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作

 6、實驗所用的流體—水為全循環設計。

 7、電控箱，裝有開關指示燈、功率表，對其中泵的功率進行顯示。

 8、實驗臺架為精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。

 9、外形尺寸：2200×650×1600mm。
