過程裝備與控制工程專業基本實驗綜合裝置

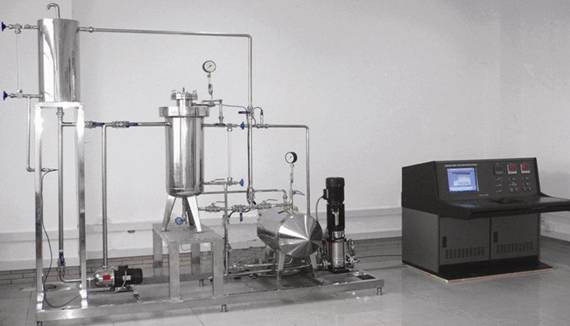

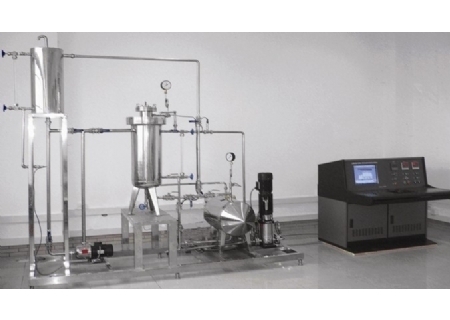

過程裝備與控制工程專業基本實驗綜合裝置(ECES-1)由帶橢圓封頭和錐形封頭的臥式內壓容器、立式內壓容器及高位水槽組合而成，配備離心泵、變頻器、電動調節閥、流量及壓力傳感器、數據采集系統、應變儀、操作臺等部件；軟件包括數據采集、控制與通訊和實驗程序等。實驗裝置特點如下：

⑴實驗裝置獲國家實用新型專利、具有自主知識產權、在國內已有多家應用并獲教育部高等學校過程裝備與控制工程專業教學指導分委員會認可；

⑵實驗項目多、裝置利用率高。實驗裝置能開出6個過程裝備與控制工程專業的基本實驗，綜合性能好，符合目前國家對本科實驗裝置的要求；

⑶對學生開放實驗，進行計算機直接控制（DDC）編程等實驗；

⑷實驗裝置免費質保三年，負責終身維護和軟件升級。

1．實驗項目

（1）內壓薄壁容器應力測定實驗    （2）外壓薄壁容器穩定性及爆破片爆破實驗

（3）離心泵性能測定實驗          （4）水槽液位對象特征參數測定實驗

（5）離心泵壓力控制實驗          （6）離心泵流量控制實驗

過程裝備與控制工程專業基本實驗綜合裝置

2．實驗裝置特點

（1）結構緊湊、布置巧妙。實驗裝置占地面積僅約8m2，能夠解決分散實驗裝置需要實驗室面積多的難題；裝置中各部件布置巧妙，形成了一個完美的閉路系統。

（2）實驗項目多、裝置利用率高。實驗裝置能開出6個過程裝備與控制工程專業的基本實驗，綜合性能好，符合目前國家對本科實驗裝置的要求。

（3） 實驗裝置主體結構全部采用不銹鋼制造，并經拋光處理，外觀優美；實驗裝置大小適中，操作方便。

（4）實驗檢測數據均由計算機自動采集和處理，檢測、控制元件精度高、技術性能高。

（5）對學生開放實驗，進行計算機直接控制（DDC）編程等實驗。

3．技術指標

4.實驗裝置主要配置

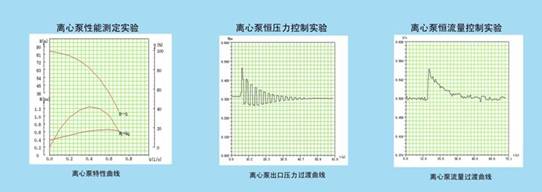

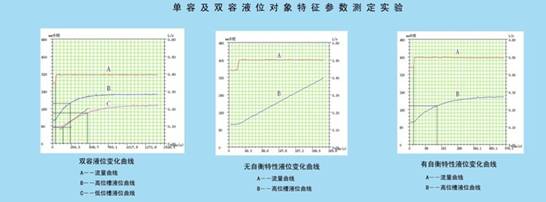

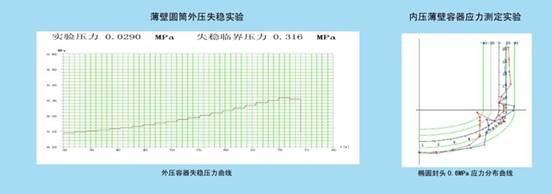

5．過程裝備與控制工程專業基本實驗綜合裝置實驗曲線
