汽車四輪驅動系統實訓臺

汽車四輪驅動系統實訓臺簡介

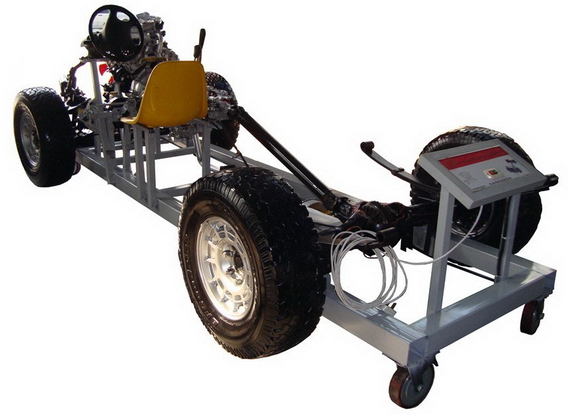

      由美國克萊斯勒-吉普大切諾基 (Grand Cherokee)  原廠前后懸掛系統、變速器及換檔機構、分動器、等行駛系統等主要部件、減震器、方向盤、輪胎、可移動式臺架等組成。采用克萊斯勒吉普大切諾基 (Grand Cherokee)原四輪驅動系統實物為基礎，充分展示汽車四輪驅動系統的組成結構和工作過程。適用干中高等職業技術院校、普通教育類學院和培訓機構對汽車底盤驅動系統的理論和維修實訓的教學需要。功能齊全、操作方便、安全可靠。

（二）結構組成

      美國克萊斯勒-吉普大切諾基 (Grand Cherokee)原廠四輪驅動機構、前后懸架、前后車輪、減震器、方向盤、變速器及換檔機構、分動器、可移動式臺架及減速電機等。

（三）功能特點

1．主要部件采用解剖處理且涂裝不同顏色以方便識別，可進行四輪與兩輪驅動對比實驗。

2．通過拆裝實習，學習四輪驅動系統的結構原理，裝配技巧，掌握系統的調整內容、方法及組裝順序。

3．演示四輪驅動的變化過程，減速電機驅動變速器及分動器。

4．演示原車四輪驅動系統的工作過程及四輪驅動系統基本結構組成和工作原理。

5．可進行四輪定位檢測與調整，四輪定位三要素的調整和作用。

6．底架部分采用鋼性結構焊接，表面烤漆工藝，帶自鎖腳輪，安全可靠；

7．配備有使用說明書及相關資料。

（四）技術參數

1500mm × 1500mm × 1200mm(長×寬×高)

電機：220V/750W

交流電源：220V
