組合式獨立懸架系統結構演示教學平臺A

組合式獨立懸架系統結構演示教學平臺A簡介

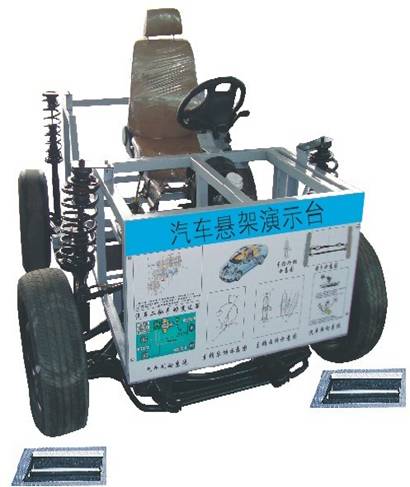

      產品由四種不同獨立懸架系統（左右前懸架：麥弗遜+雙橫臂；左右后懸架:雙縱臂+ 單縱臂）、輪胎、可移動式臺架等組成。適用干中高等職業技術院校、普通教育類學院和培訓機構對汽車底盤的懸架系統實訓的教學需要。本實訓臺功能齊全、操作方便、安全可靠。

（二）結構組成

    四種不同獨立懸架系統、交流調速電動機、凸輪偏心裝置、減震器、輪胎、彩色結構原理圖板、可移動式臺架等。

（三）功能特點

1、不同獨立懸架系統結構對比實驗；

2、不同獨立懸架系統原理與結構認識實訓；

3、演示不同獨立懸架系統的工作過程。

4、通過電機驅動偏心裝置，進而分別驅動裝配在四種不同類型獨立懸架上的輪胎運動。由電機調節振動頻率，通過偏心裝置調節振動幅度?？蓡为氄{(diào)節壹套懸架系統；或者同時 調節4種不同獨立懸架。

5、拆裝實操。

6.底架部分采用鋼性結構焊接，表面烤漆工藝，帶自鎖腳輪，安全可靠。

7.實訓配備有使用說明書及相關資料。

8、萬向帶鎖腳輪臺架，便于移動教學。

（四）技術參數

1600mm × 1000mm × 900mm(長×寬×高)

驅動調速電機：380V/3.5KW   4只；

驅動車輪電機：380V/1.5KW   4只；

滾筒直徑： 200mm（四套）

電源：380V；

選匹車型：

麥弗遜懸架：邁騰      雙橫臂懸架：Mazda6

雙縱臂懸架：凱美瑞    單縱臂懸架：帕薩特

輪胎轉速：0-100rpm；

輪胎振幅：0-100mm；

固定臺架材料：白鋼
