汽車ABS+EBD制動系統實驗臺

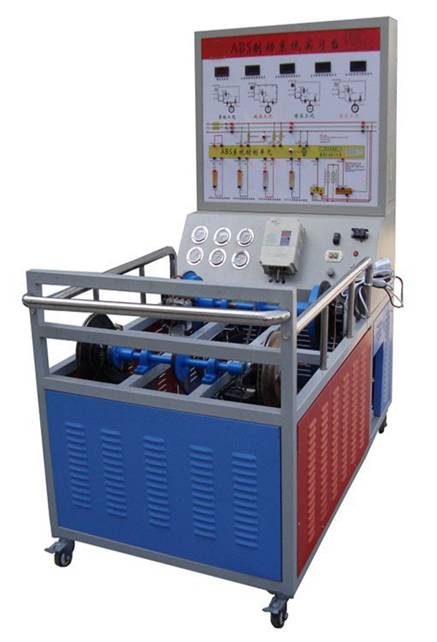

汽車ABS+EBD制動系統實驗臺簡介

   該實驗臺以帕薩特B5 ABS制動系統為主體材料，采用四通道的ABS調節回路，四輪單獨調節。ABS系統能夠正常運行，可模擬ABS系統的工作過程。適用于各類型院校及培訓機構對汽車ABS系統理論和維修實訓的實訓教學需要。實訓功能齊全、操作方便、安全可靠、美觀大方。附使用說明書與實驗指導書，相關課題的教學資料。

（二）結構組成

   帕薩特B5 ABS閥體總成、ABS控制單元、前后碟制動機構、輪速傳感器及信號盤；面板鐵柜、彩色原車電路原理圖、油壓原理圖、調速電機、變頻器及經高溫噴塑處理帶滾輪臺架。

（三）功能特點

1、主缸油壓與分缸油壓實時指針式壓力表顯示；

2、液壓泵工作狀態通過LED燈顯 示；

3、彩色原車電路原理圖，油壓原理圖

4、輪速通過調速電機進行調整；

5、自動斷電保護裝置，避免電機反拖，有效保護電器元件；

6、ABS故障燈顯示故障；

7、外接式電腦檢測端子便于檢測電路電壓或電阻；

8、OBD數據輸出接口，便于通過專用檢測儀器進行檢測。

9、故障模擬系統可模擬實際運行工況，設置多種實車ABS系統常見故障。

10．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

11．可進行ABS制動系統排空及調整、系統匹配等實訓。

（四）技術參數

外觀尺寸:1650×1000×1850mm（長X寬X高）

電機：3.5KW變頻電機

電機電源：380V

ABS系統電源：60AH蓄電池

工作溫度：-50℃～50℃
