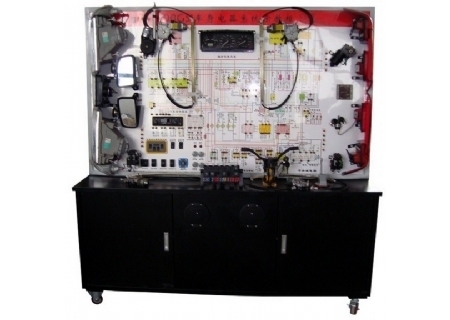

汽車車身電器系統示教板

汽車車身電器系統示教板簡介

   選用桑塔納2000車身電器系統材料為基礎制作，模擬汽車運行，演示車身電器系統的工作過程；本示教板功能齊全、操作方便、安全可靠。

（一）結構組成

   桑塔納2000起動系統、電源系統、儀表系統、燈光照明系統、中控門鎖、電動門窗、音響系統、雨刮系統及各類開關等。檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。

（二）功能特點

1．面板上繪有完整的車身電器系統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等。

2．操縱開關及按鈕，可真實演示車身電器系統的工作過程。

3．?dāng)?shù)顯表顯示電壓值。

4．發光二極管顯示元器件狀態。

5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。

6．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。

7．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。

（三）技術參數

外形尺寸：1740mm×550mm×1850mm（長×寬×高）；

電源：220V交流電壓；

工作電壓：12V直流電壓；

工作溫度：-50℃～50℃；

蓄電池：60AH/12V
