汽車雨刮系統示教板

汽車雨刮系統示教板簡介

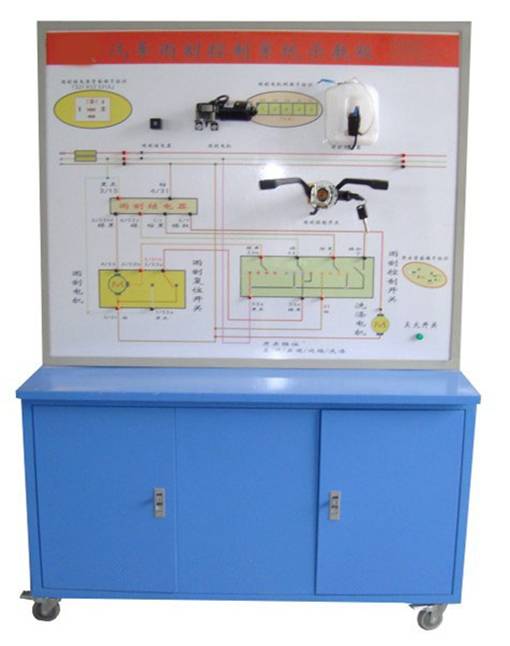

  選用大眾汽車雨刮系統實物，展示汽車雨刮系統的結構與原理；面板上繪有完整的雨刮系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。

（二）結構組成

   雨刮開關、雨刮控制繼電器、雨刮聯動機構、雨刮電機、噴水電機、噴水壺、噴水嘴、故障設置系統、電源、彩色原理與結構圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。

（三）功能特點

1．操縱開關及按鈕，可真實演示汽車雨刮系統的工作過程。

2．通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；

3．發光二極管顯示電機狀態；

4．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。5．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置。

6．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。

（四）技術參數

外形尺寸：1240mm×550mm×1850mm（長×寬×高）

電源：220V交流電壓

工作電壓：12V直流電壓

工作溫度：-50℃～50℃
