凌志LS430安全氣囊實訓臺
- 貨號:
- 型號規格:
- 品牌:上海育聯
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:1星期
- 產品詳情

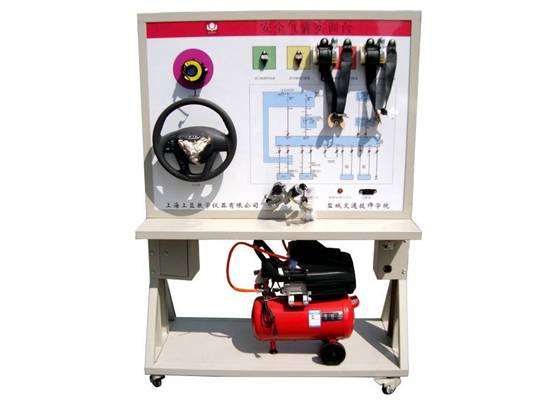

凌志LS430安全氣囊實訓臺
一.產品簡介
本產品選用原車安全氣囊系統實物,展示汽車安全氣囊系統的結構與原理;面板上繪有汽車安全氣囊系統的電路圖,設置有檢測端子,可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。
二.主要用途
1.適用于各類型院校及培訓機構對汽車安全氣囊系統理論和維修實訓的實訓教學需要。
2.適用于各類型院校及培訓機構對汽車安全氣囊系統模塊單元教學需要。
3.適用于汽車職業技能鑒定考核的需要。
4.適用于汽車安全氣囊系統模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三.結構組成
安全氣囊電控單元、安全氣囊總成、方向盤、碰撞傳感器、彈性線束、空氣泵總成、檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及實訓指導書等。
四.功能特點
1.可運行汽車安全氣囊系統,展示汽車安全氣囊系統的組成結構及原理。
2.操縱點火開關與調節開關,可真實模擬演示汽車安全氣囊系統的工作過程(模擬碰撞)。
3.故障模擬系統可模擬實際運行工況,設置多種實車電器系統常見故障(常規:1-36個),故障點內容及類型可根據用戶調整。
4.面板上安裝有檢測端子,可直接在面板上檢測系統電路元件的電信號,如電阻、電壓、電流、頻率、波形信號等。
5.裝有診斷座,可讀取故障碼與數據流。
6.面板上繪有原車一致的彩色UV平板噴繪電路圖,4mm鋁塑板直接噴繪彩色原理圖(UV平板噴繪原理面板質保多年不變色),學員可直觀對照原理電路圖和系統實物,認識和分析系統的工作原理。
7.實訓臺底座部分采用鋼性結構焊接,面板柜沖壓成形,面板柜與底座可分離,臺架表面采用烤漆工藝帶萬向自鎖腳輪裝置。
8. 配備有使用說明書、實驗指導書等相關資料。
9.臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等。
五.外形與顏色
設備外形:1240×650×1700mm(長×寬×高)
設備顏色:亞光灰(用戶可選擇各種顏色)
六.制造工藝
1.設備檢測面板
采用5mm鋁塑板面板,表面氧化噴漆,UV平板高真彩彩色原理圖,質保多年不變色。
2.設備面板柜
2.1鋼性結構焊接
2.2冷板:1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝,厚度0.3mm
3.設備底座架
3.1鋼性結構焊接
3.2方管:40*40*2.0mm
3.3底板沖壓成形
3.4表面采用亞光灰噴塑工藝,厚度0.3mm
4.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定,方便設備維修與維護。
4.4腳輪:50mm×50mm(直徑×寬度)
4.5腳輪支撐:0.5T
七.技術指標
1.工作電源:直流12V
2.工作溫度:-40℃~+50℃
3.交流電源:220V
