液體流量儀表標定實驗系統
來源: 作者: 發布時間:2023-3-3 20:20:36

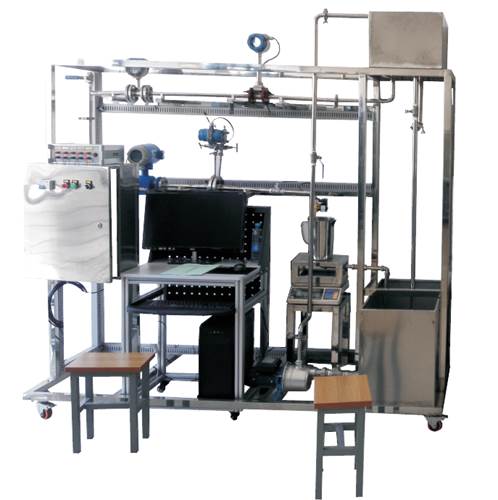

SHYL-LT1液體流量儀表標定實驗系統
一、液體流量儀表標定實驗系統 概述
液體流量儀表標定實驗系統是生產與科學試驗中的重要參數,流量標定裝置,流量標定實訓臺,本試驗臺主要采用稱重法,對孔板流量計、電磁流量計、渦輪流量計、渦街流量計進行標定和校驗。采用高精度采集儀采集數據,經不論是工業生產還是科學試驗都需要進行流量的測量,以核算過程或設備的生產能力及各部分流量所占的比例,以便對過程或設備作出評價。目前,測量流量的儀表大致可分為三類,即速度法、體積法和質量流量法。
雖然各種流量儀表在出廠前都進行了流量標定,建立了流量刻度標尺,但是在實驗室或生產上應用時,工作介質、壓強、溫度等操作條件往往和原來標定時的條件不同。為了精確地使用流量計,則需要在使用之前進行現場校準工作。
本試驗臺主要采用稱重法,對孔板流量計、電磁流量計、渦輪流量計、渦街流量計進行標定和校驗。采用高精度采集儀采集數據,經過串口傳輸給計算機使用;完成實時數據讀取,數據計算和數據存儲,歷史數據查詢以及實時曲線繪制,并實現流量計標定。
?
二、液體流量儀表標定實驗系統 ?系統組成
實驗系統由水路系統、電子稱重單元、數據采集系統、計算機測量控制系統和被校準流量計等單元組成(圖1)。
?

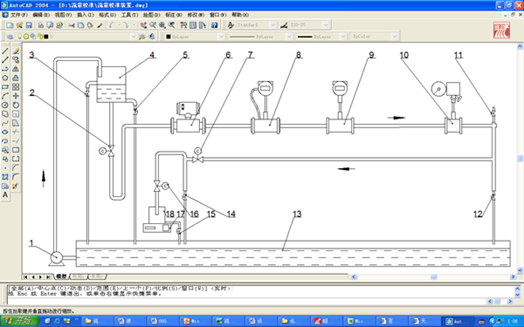

圖1?實驗系統示意圖
1.循環水泵;?2.?總閥;?3.?溢流閥;?4.?高位水箱;?5. 12. 14.??15.?排液閥;?6.?電磁流量計;
7.比例調節閥;?8.?渦街流量計;?9.?渦輪流量計;?10.?孔板流量計;?11.?放氣閥;?13.?水槽;
16.電磁閥;?17.?電子秤;?18.?稱量筒。
三、液體流量儀表標定實驗系統 技術參數
流量范圍:1~10m3/h
壓力:1.6MPa介質:水
儀表測量精度:0.5級
電源:440V 16A
輸出信號:4~20mA
渦街流量計,檢測介質溫度-20~250℃,精度等級:液體≤1%,測量范圍液體3~60m3/h,可正偏。
渦輪流量計,檢測介質溫度-20~120℃,精度等級:≤0.5%,測量范圍4~40 m3/h。
電磁流量計,檢測介質溫度-15~100℃,精度等級:≤0.5%,最大測量流量70 m3/h
板孔流量計,檢測介質溫度-15~250℃,精度等級:≤1%,公稱壓力2.5MPa.
功能齊全,使用方便,數據采集過程全部由計算機控制,達到數據顯示和繪圖同步進行
四、液體流量儀表標定實驗系統 配置單
序號 |
名????? ??稱 |
型?? ??號???規???格 |
數量 |
一 |
水路系統 |
? |
? |
1 |
水泵 |
不銹鋼 |
1臺 |
2 |
截止閥 |
閘閥,排污閥,排氣閥,過濾器等 |
5只 |
3 |
管路 |
塑鋼管,接頭,不銹鋼管,法蘭,連接件 |
1套 |
4 |
高位水箱 |
不銹鋼 |
1只 |
5 |
水槽 |
不銹鋼 |
1只 |
6 |
機架結構 |
不銹鋼,自制 |
1套 |
二 |
電子稱重單元 |
? |
? |
1 |
電子秤 |
串口通訊,9903-15kg/9903-15kg |
1臺 |
2 |
稱量筒 |
不銹鋼 |
1只 |
三 |
數據采集系統 |
? |
? |
1 |
數據采集單元 |
自制 |
1臺 |
2 |
數據傳輸電纜 |
RS232/485,支持MODBUS協議 |
1只 |
3 |
信號線 |
RVVP 2×0.75 |
1批 |
4 |
溫度傳感器 |
PT100 |
2只 |
四 |
測量控制單元 |
? |
? |
1 |
計算機 |
OptiPlex 380;??2009W 20英寸?HAS?寬屏顯示器 |
1套 |
2 |
有機玻璃板 |
具體外形尺寸見圖紙 |
1套 |
3 |
比例調節閥 |
φ20 |
1只 |
4 |
電磁閥 |
φ20 |
2只 |
5 |
電氣輔材 |
空氣開關,漏電保護器,電線,光電隔離模塊,線槽 |
1套 |
五 |
待校準流量計 |
? |
? |
1 |
孔板流量計 |
φ20?一體化孔板流量計 |
1套 |
2 |
渦街流量計 |
φ20 LUGB系列渦街流量計典型產品 |
1套 |
3 |
渦輪流量計 |
φ20 LW系列液體渦輪流量計 |
1套 |
4 |
電磁流量計 |
φ20 LD系列電磁流量計典型產品 |
1套 |
