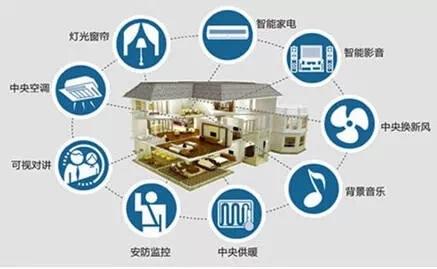

智慧生活物聯網實訓平臺

一、物聯網智慧生活實訓平臺 物聯網實訓工位

物聯網實訓工位可通過轉換擺放形態來滿足至少兩組學生同時進行兩項物聯網實訓操作。(提供實物照片,并加蓋設備制造商公章); 7. 工位外觀尺寸(長*寬*高)
1. 符合人體工程學設計，便于學生對于設備的安裝配置等實訓操作；
2. 配備三組網孔操作面板（左面、中面、右面），用于部署各類物聯網設備，搭建各種物聯網應用場景(提供實物照片，并加蓋設備制造商公章)；
3. 配備強弱電供電系統，至少配備10個強電供電插座，且至少配有8組直流弱電（常用的5V、12V、24V）供電接口，滿足工位上各類物聯網設備的供電需要(提供實物照片，并加蓋設備制造商公章)；
4. 面板支持走線槽安裝，方便學生實訓布線；
5. 配備安全配電箱，帶有空氣開關及漏電保護系統，一路電源輸入、一路開關總控，確保系統使用安全可靠；
6. 物聯網實訓工位可通過轉換擺放形態來滿足至少兩組學生同時進行兩項物聯網實訓操作。(提供實物照片，并加蓋設備制造商公章)；
7. 工位外觀尺寸（長*寬*高）不大于：2600mm*850mm*1980mm；網孔面板尺寸不小于：700mm*1000mm。

二、物聯網智慧生活實訓平臺 物聯網數據采集網關
1. 支持結合物聯網和傳感技術，實時采集有線、無線傳感網設備傳感值，并通過通訊模塊上傳到服務器，實現對傳感設備的實時監測及控制，性能滿足全國職業技能大賽物聯網技術應用與維護大賽系統平臺技術要求。
2. 支持ZigBee無線傳感組網連接
3. 支持Modbus有線傳感連接
4. 支持串口調試功能，支持應用程序和固件升級
5. 至少可同時9路ZigBee無線傳感網輸入和6路輸出；
6. 至少可同時10路的基于Modbus有線傳感網輸入和6路的輸出
7. Wifi/以太網傳輸，可將采集數據實時傳送到后臺；
三、物聯網智慧生活實訓平臺 物聯網應用開發終端
1. 處理器：符合OpenGL ES 2.0 標準，不低于4核，二級緩存不低于1MB，主頻不低于1400MHz；
2. 存儲：不低于1G RAM，16G ROM ；
3. 屏幕要求：配置不小于10寸電容觸摸屏，分辨率不小于1280*800；
4. 接口要求：至少配備 1路RS485信號接口，1個以太網口，1個TF卡槽，1個HDMI接口，1個USBOTG接口，3路USB HOST接口，4路DB9調試串口（包含調試及通訊功能）；
5. 支持對網關傳輸數據的邏輯處理，可自動下發控制指令，支持對常用傳感器節點的數據進行邏輯處理，自動生成控制指令；
6. 支持多種數據采集方式，至少包含網關連接和DB9串口直連方式；
7. 多通道數據傳輸，至少支持wifi、串口、RJ45、藍牙等多種數據傳輸方式；
8. 音頻要求：雙聲道，不低于8歐1W classD類，2路喇叭輸出，至少包1個3.5立體聲耳機輸入（支持插拔檢測），1個 板載麥克風輸入；
9. 滿足工業級工作環境要求，可在-20℃到70℃溫度間工作；
10. 為方便教學及使用，操作系統為Android系統。
四、物聯網智慧生活實訓平臺 紅外對射
1. 探測范圍:不低于10米
2. 工作電壓：12V、24V
3. 供電電流：〉50MA
五、物聯網智慧生活實訓平臺 LED顯示屏
1. 存儲容量：板載2M字節存儲芯片
2. 顯示：板載2排Hub08、4排Hub12
3. 通訊：RS232、RS485 自適應（需加485轉換器）
4. 通訊波特率：可支持9600～115200
5. 通訊距離：RS232有效通訊距離不低于：100米、RS485有效通訊距離不低于：1000米
六、物聯網智慧生活實訓平臺 高頻讀寫器
1. 溫度適用范圍：-20到+60℃；
2. 卡觸點可使用次數不低于：10萬次；
3. 支持卡尺寸：支持符合ISO14443TypeA/B的非接觸卡；
4. 可給卡提供電流：0-130mA；
5. 與PC通訊類型： Low Speed USB（USB 1.1）；Bus powered device；HID（USB無驅）；
6. 通訊速率： T=0：9600-38400bps；T=1：9600-115200bps；
7. 狀態顯示：LED指示燈，指示電源或通訊狀態；
七、物聯網智慧生活實訓平臺 熱敏票據打印機
1. 打印方法：熱敏點行打??；
2. 打印字庫：12x24 24x24；
3. 有效打印寬度：57.5mm±o.5；
4. 打印速度：不低于80mm/秒；
5. 打印紙類型：熱敏紙，外徑*大60mm內徑*小30mm；
6. 字符打印控制：支持ANK字符集，圖標一,二級漢字庫；
7. 打印頭壽命：脈沖次數10,000,000次；
8. 錢箱接口：DC12v IA 4芯RJJ11插座；
八、物聯網智慧生活實訓平臺 UHF桌面發卡器
1. 供電：USB供電
2. 功率：<2.5瓦
3. 工作頻率：920-925MHz，跳頻250KHz
4. 發射功率：15dbm
5. 支持協議：EPC GEN2/ ISO 18000-6C
6. 識別距離：30cm~1cm
7. 寫數據距離：5cm~1cm
九、串口服務器
1. LAN口：以太網:10/100 Mbps，RJ45  保護：內置的1.5 KV電磁保護
2. 串口：不少于3個RS-232接口，串口保護：所有信號15 KV ESD保護
3. 工具：支持Windows 2000/XP的管理軟件
4. 驅動支持：Windows 2000/XP Real COM driver, Unix/Linux TTY driver
5. 配置：Web網絡瀏覽器、Telnet、Console控制臺
十、溫濕度傳感器
傳感、變送一體化設計，適用于暖通級室內環境溫濕度測量。采用專用溫度補償電路和線性化處理電路。傳感器性能可靠、使用壽命長、響應速度快。多種型號滿足ROHS無鉛化要求。
1. 供電：24VDC
2. 準確度：溫度：0.5度    濕度：±3%RH
3. 量程：-10-60度
十一、二氧化碳變送器
1. 產品概述:采用紅外二氧化碳傳感器，具有很好的選擇性，無氧氣依賴，壽命長，并且內置溫度傳感器，可以進行溫度補償。
2. 響應時間：＜30S；
3. 量程:0~5000PPM；
十二、ZIGBEE智能節點盒
ZigBee智能節點盒是一種物聯網無線傳輸終端，利用ZigBee網絡為用戶提供無線數據傳輸功能。無線通信模塊采用 TI CC2530 ZigBee標準芯片，適用 于2.4GHz、IEEE 802.15.4、ZigBee 和 RF4CE 應用。外殼采用鋁合金結構，堅固耐用，抗干擾能力強。提供多路I/O，可實現2路數字量輸入輸出；2路模擬量輸入功能；2路數字量輸出。提供標準RS485接口，可通過USB線。連接PC進行數據通訊?？赏饨与娫垂╇?，或用自帶電池供電，適應不同環境的供電方式其應用領域可為：家庭/建筑物自動化，工業控制測量和監視，低功耗無線傳感器網絡等各方面應用。
1. 長?寬?高不大于：115*90*26（mm）
2. 電池容量不低于：1000mAh
3. 接收靈敏度：-96DBm；
4. 溫度范圍：-10℃～55℃
5. 無線頻率：2.4GHz；
6. 無線協議：ZigBee2007/PRO；
7. 傳輸距離：80m
8. 發射電流：34mA（ *大）
9. 接收電流：25mA（*大）
十三、ZIGBEE模塊
1. 串行速率：38400bps（預設）
2. 無線頻率：2.4GHz；
3. 無線協議：ZigBee2007/PRO；
4. 傳輸距離：不低于可視距離9米；
5. 接收靈敏度：-96DBm；
十四、溫濕度傳感器模塊
溫濕度傳感器是指能將溫度量和濕度量轉換成容易被測量處理的電信號的設備或裝置。
1. 全量程標定，兩線數字輸出
2. 濕度測量范圍：0～100%RH
3. 溫度測量范圍：-40～+123.8℃
4. 濕度測量精度： ±4.5%RH
5. 溫度測量精度： ±0.5℃
十五、物聯網智慧生活實訓平臺人體感應傳感器模塊
人體傳感器是一種可探測運動人體的紅外熱釋感應器，由透鏡、感光組件、感光電路組成。一旦人體是移動，感光組件可產生極化壓差，感光電路發出有人的識別信號，達到探測運動人體的目的。
1. 工作電壓：DC5至 20V；
2. 靜態功耗：65 微安；
3. 電平輸出：高 3.3V，低 0V；
4. 延遲時間：可調（0.3 秒~10 分鐘）；
5. 封鎖時間：不高于0.2 秒；
6. 感應范圍：小于 120 度錐角，7 米以內；
十六、火焰?zhèn)鞲衅髂K
火焰?zhèn)鞲衅髂軌蛱綔y火焰發出的波段范圍分別為700—1100 nm的短波近紅外線(SW-NIR)。
1. 探測波長：700—1100 nm；
2. 探測距離：大于1.5m；
十七、光敏二極管傳感器模塊
光敏電阻器一般用于光的測量、光的控制和光電轉換（將光的變化轉換為電的變化）。
1. *大電壓（V-dc）：5V；
2. *大功耗（mW）：100；
3. 環境溫度（°C）：-30--- +70；
4. 光譜峰值：540；
十八、開關量煙感探測器
1. 報警聲音：≥85dB；
2. 供電電源：DC9V～DC28V；
3. 電 流 ：靜態電流 ≤200uA；
4. 報警電流 ≤50mA；
十九、風扇
1. 工作電壓：DC24V
2. 工作電流(A)：0.09-0.25
3. 轉速(RPM)：3000-4000
4. 風量（CFM）：24.42-34.18
5. 導線：UL認證線材；紅色導線正極(+)；黑色導線負極(-)。
二十、RS485設備（數字量）
該數字量模塊采用7通道輸入及8通道輸出、寬溫運行、高抗噪性:1kV浪涌保護電壓輸入,3KV EFT及8KV ESD保護、寬電源輸入范圍:+10~+48VDC、易于監測狀態的LED指示燈、數字濾波器功能、過流/短路保護、DO通道支持脈沖輸出功能。
1. 堅固型設計（-40~85℃）
2. 不少于７路數字輸入
3. 8路數字輸出
二十一、四輸入模擬量通訊模塊
1. 端口數量：不少于4個
2. 端口類型：模擬輸入
二十二、風速傳感器
采用三杯式結構設計，殼體采用鋁合金型材并電鍍噴塑處理，要求具有良好的防腐、防侵蝕功能以能夠保證儀器長期使用無銹琢現象。
技術規格要求：
1.使用場景：室外且要求具有防水性能；
2.精度（電流輸出型）：1M/S(0.2M/S啟動)；
3.量程：0-30m/s；
二十三、空氣質量傳感器模塊
空氣質量傳感器對空氣中的低濃度香煙污染物，像H2、CO等有較高的敏感度，感測器能檢測到在幾個 ppm 級 的H2 含量。
1. 空氣質量傳感器可測量范圍：1-30ppm
2. 靈敏度：0.15～0.5（10ppmH2 阻值/空氣中阻值）
3. 空氣質量傳感器輸出信號：可變電阻值
二十四、可燃氣體傳感器模塊
可燃氣體傳感器是對單一或多種可燃氣體濃度響應的探測器。
1. 電路電壓：〈24V（AC/DC）
2. 測量范圍：500-10,000ppm
3. 靈敏度（電阻比）：0.55-0.65
4. 加熱器電壓：5V±0.2V（AC/DC）
二十五、人體紅外開關
1. 產品概述:在光線較暗的環境由日本PIR傳感器檢測人體移動，當行人進入其感應范圍時自動開啟負載，離開后自動延時關閉。
2. 工作電壓：AC180V~250V50Hz或DC 12V/24V；
3. 輸出形式：繼電器觸發；
4. 延時時間：6秒到5分鐘可調；
5. 感應距離：10米（冬遠夏近）；
6. 感應角度：左右90度，往下60度；
二十六、無線路由器
1. 網絡標準：IEEE802.11a，IEEE802.11b，IEEE802.11g，
2. 無線速率：2.4GHz頻段：300Mbps；5GHz頻段：867Mbps
3. 接口數量：4個10/100M自適應LAN口，支持自動翻轉（Auto MDI/MDIX）；1個10/100M自適應WAN口，支持自動翻轉（Auto MDI/MDIX）
