機械制圖實訓室設計方案

一、機械制圖實訓室描述：

機械制圖實訓室用于全日制普通中專、職工中學、電視中專、職業高中機械類專業的機械制圖教學，亦可供其它相近專業使用或參考。為突出培養學生畫圖能力和看圖能力這條主線，對機械專業學生理論學習，使用范圍增強認識，加深理解，機械構造原理陳列柜是一套提高教學質量的理想實訓設備

其中機械構造原理陳列柜展示了典型零部件、標準件以及典型機械裝配體等一些機械構造教學模型。實訓內容包括：典型零部件的立體圖繪制、機械構造模型、標準件的繪制、機械裝配體的拆裝和繪制及拆裝和測繪工具的使用。機械制圖測繪實訓室作為制圖課程的實訓基地，制圖課程中的技能訓練部分都要在此進行。首先可以進行零部件的測繪，把零件進行分類，繪制所有圖形的三維和平面圖，讓學生進行作業和實訓；其次，還有配置一部分機械構造教學模型，進行拆裝和測繪。通過在本實訓室的學習，能夠建立空間想象力和空間分析能力，掌握機械零部件的結構設計及圖形表達的基本知識、達到對實物進行拆裝和測繪的技能。

二、機械制圖實訓室主要功能及可實現項目：

1.機械制圖實訓室作為機械制圖課程的實訓基地，制圖課程中的技能訓練都要在此進行?？梢赃M行零部件的測繪，把零件進行分類，繪制所有圖形的三維和平面圖，讓學生進行作業和訓練；還有配置一部分裝配體，進行拆裝和測繪。實現《機械制圖》課程的“教、學、做”一體化教學；幫助學生掌握各種手工繪圖工具的使用提高學生機械制圖（手工）能力的培養與技巧的掌握；利用繪圖室可以進行傳統手工繪圖訓練、完成機械制圖課程學習任務、完成課程設計、畢業設計。

2.模具拆裝實訓如對沖裁模（或彎曲模、拉深模）、注射模進行模具的拆卸、裝配、測繪和試模等。

3.機械設計實訓①軸系機構創意設計實驗；②軸系機構模擬設計實驗；③軸系機構分析實驗；④軸系零件測繪實驗；⑤圓柱齒輪減速器的設計等。

三、機械制圖實訓室主要配置及性能：

1、齒輪范成儀：A型和B型各1臺

2、組合式軸系結構設計實驗箱：6套（其中包含齒輪軸、蝸桿軸等軸類零件；齒輪等軸上零件；滾動軸承類、軸套類、密封類、端蓋類零件；連接件、支承座類零件等40種以上，零件個數達180件以上）

3、二級齒輪傳動(模型)：圓錐圓柱齒輪減速器、斜齒輪減速器、直齒輪減速器、渦輪蝸桿減速器。

4、軸承：調心球軸承、調心滾子軸承、圓錐滾子軸承、雙列深溝球軸承、推力球軸承/深溝球軸承、角接觸球軸承、推力圓柱滾子軸承、圓柱滾子軸承等

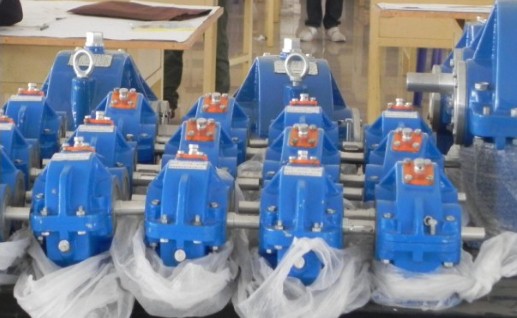

5、單級圓柱齒輪減速器（拆裝）25臺殼體及主要零件采用全鋁材料制成，供學員做機械制圖課程減速器測繪用。

6、齒輪油泵5臺

7、機械制圖成套木制模型3套（其中含機械制圖模型60件）配有繪圖桌、繪圖板、丁字尺、繪圖三角板等123套；減速器模型（大）7個、減速器模型（?。┤舾蓚€、油泵8個、繪圖儀器等繪圖用具。另配有掛圖、木制和塑料教具模型。
