數字型洞道干燥實驗實訓裝置

來源:    作者:    發布時間:2021-3-16 8:39:01



(SHYL-GZ01A型數字型洞道干燥實驗裝置

一、數字型洞道干燥實驗裝置 裝置特點

數字型洞道干燥實驗裝置 測定在恒定干燥條件(即熱空氣溫度、濕度、流速不變)下的濕物料干燥速率曲線,測定該物料在此條件下的臨界濕含量。 能夠在實驗中讓學生學會1.洞道干燥實驗裝置美觀大方,結構設計合理,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。
2.設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。
3.整套設備除去特殊材料外均采都用工業用304不銹鋼制造,所有裝備均進行不銹鋼精細拋光處理,體現了整個裝置的工藝完美性。
4. 洞道干燥實驗裝置布局合理,干燥箱、管道采用不銹鋼制作,干燥過程在帶硅酸鋁保溫棉的不銹鋼板制作的干燥風道中進行,風道入口裝有氣流均布板。
5.在干燥室之前的加熱室,采用兩組可控硅調相電加熱器加熱空氣。
6.洞道干燥實驗裝置設計可360度觀察,實現全方位教學與實驗。

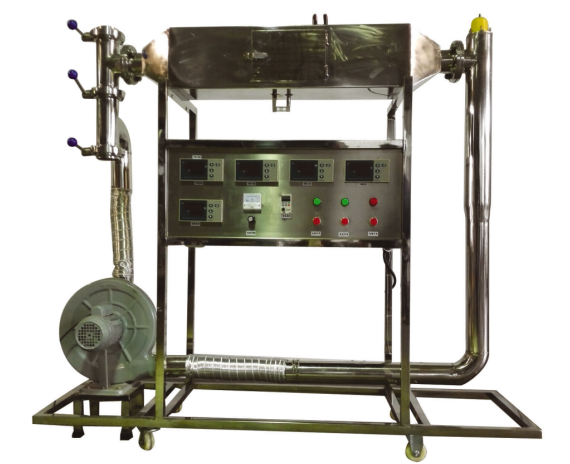

SHYL-GZ01A型數字型洞道干燥實驗裝置

二、數字型洞道干燥實驗裝置 裝置功能
1.了解實驗室干燥設備的基本構造與工作原理。
2.掌握恒定干燥條件下物料的干燥曲線(X-τ)和干燥速率曲線(U-X)的測定方法。
3.學習物料含水量的測定方法。加深對物料臨界含水量Xc的概念及其影響因素的理解。
4.學習恒速干燥階段物料與空氣之間對流傳熱系數的測定方法。
5.學習用誤差分析方法對實驗結果進行誤差估算。
三、數字型洞道干燥實驗裝置 設計參數
1.空氣流量:40--100 m3/h、干球溫度:70℃、常壓操作。
2.實驗物料含水量X:0.2-2.0。
3.干燥面積S:0.02-0.03m2
4.干燥速率U:0.5—2.5×10-4 [kg/(s·m2)] 。
5.物料臨界含水量Xc:0.8。
四、數字型洞道干燥實驗裝置 公用設施
1.水:裝置自帶濕球溫度加水瓶,實驗前加入100ml水。
2.電:電壓AC220V,功率4.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
3.氣:空氣來自風機,經加熱器加熱進入洞道干燥箱(自帶氣源)。
4.實驗物料:自制粘布長方形物料,重約20克,外配設備:秒表。
五、數字型洞道干燥實驗裝置 主要設備
1.304不銹鋼洞道干燥器: 長900mm,空氣流通的橫截面積0.0357 m2
2.加熱器:304不銹鋼材質,加熱功率3.5KW。
3.孔板流量計,孔板喉徑:Ф50mm,壓差傳感器0~10KPa。
4.重量傳感器:0-1000g,精度0.5級。
5.304不銹鋼儀表柜:測控、電器設備在實驗架上。
6.304不銹鋼材質框架1800*500*1700mm(長×寬×高),帶腳輪及禁錮腳。
7.304不銹鋼管路、管件及閥門,風機管道與系統軟連接以減震,風機的入口連接洞道干燥箱的出口蝶閥,洞道干燥箱的出口管道上安裝三個蝶閥,分別控制進風、熱循環風、放風。
8.宇電AI702溫度數字巡檢儀。
9.宇電AI501重量數字顯示儀。
10.宇電AI501壓差數字顯示儀。
11.宇電AI518數顯溫度控制儀(帶手動功能)。
12.Pt100鉑電阻溫度傳感器3支,分辨率:0.1℃。
13.鼓風機:?jiǎn)蜗嗟驮肼曋袎猴L(fēng)機,電機功率為370W。
14.電器:接觸器、開關、漏電保護空氣開關。
六、測控組成

SHYL-GZ01型 洞道干燥實驗裝置

變量

檢測機構

顯示機構

執行機構

干燥風量

孔板流量計

數字壓力儀表

手動閥控

濕物料量

重量傳感器

數字重量?jī)x表

干球溫度

Pt100鉑電阻

數字溫度儀表

濕球溫度

Pt100鉑電阻

數字溫度儀表

加熱室溫度

Pt100鉑電阻

溫度控制顯示儀

固態調壓模塊

SHYL-GZ01A型 數字型洞道干燥實驗裝置

變量

檢測機構

顯示機構

執行機構

干燥風量

孔板流量計

數字顯示儀表,精度:0.5%FS

手動閥控和變頻器

濕物料量

重量傳感器

數字顯示儀表,精度:0.5%FS

干球溫度

Pt100鉑電阻

數字顯示儀表,精度:0.5%FS

濕球溫度

Pt100鉑電阻

數字顯示儀表,精度:0.5%FS

加熱室溫度

Pt100鉑電阻

溫度控制儀,精度:0.5%FS

固態調壓模塊

七、SHYL-GZ01A數字型增加的功能

1.實驗除可直接在控制柜進行所有操作外,還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式,配套實驗數據采集及數據處理軟件。數據可通過U盤導出,可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作,并安裝安全聯鎖保護和自動報警裝置,保證設備正常安全運行。
2.模擬模塊:高達16位分辨率,RS485通訊模式;功能:溫度、流量、重量等模擬量信號采集。配數據采集軟件一套,在線工業組態軟件一套。
3.溫度模塊:分辨率0.1℃,精度0.5級,功能:溫度信號采集換算。
4.宇電AI702M(帶485接口)溫度數字巡檢儀。
5.宇電AI501(帶485接口)重量數字顯示儀。
6.宇電AI501(帶485接口)壓差數字顯示儀。
7.宇電AI518(帶485接口)溫度數字控制儀(帶手動功能)。
