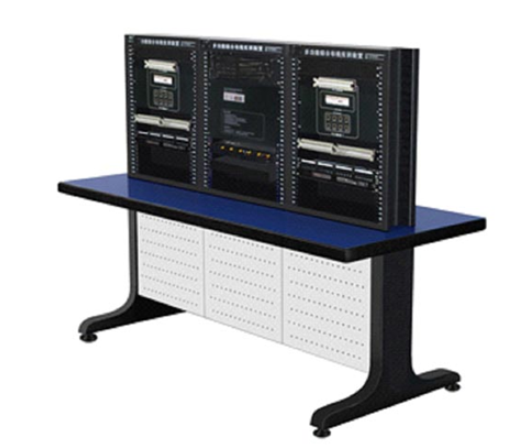

SHYL-LBX01型 多功能綜合布線實訓裝置

一、多功能綜合布線實訓裝置 產品結構
　　 SHYL-LBX01型 多功能綜合布線實訓裝置是用來進行綜合布線工程實訓類教學及學習的儀器,具備綜合布線工程中基本技能實訓和部分工程實訓功能,同時能夠檢驗綜合布線系統工程中線纜端接與打...多功能綜合布線實訓裝置由雙絞線打線實訓、雙絞線跳線制作實訓、雙絞線端接測試實訓、配線子系統管 / 槽布線技術實訓、光纖端接和配線實訓、以及雙絞線端接故障演示實訓等裝置組成，物理上與實訓室中心設備間機架用 5E 類雙絞線相連，是完善的可使用的有源網絡子系統實體。SHYL-LBX01型 多功能綜合布線實訓裝置可維護性強，各個訓練功能和測試功能模組全部采用結構化設計，當其中一部分因磨損需要更換時可以采用*小化的方式，只需對單一模組進行更換，節約維護成本和教學成本。

二、多功能綜合布線實訓裝置 性能

1、能滿足 6 人、每人 1 套實訓裝置同時進行銅纜或光纜端接實訓，實訓臺雙面操作，每個學生獨立操作區域?qū)挾炔恍∮?600 毫米，彼此之間不會干擾；
2 、 雙絞線端接測試實訓。測試雙絞線端接常見的故障現象包括開路、短路、交叉線對、反向線對和串對等，測試結果用液晶進行顯示。
3 、 雙絞線端接故障演示實訓，利用雙絞線端接故障演示裝置，學生可以真實模擬測試常見網絡布線工程中出現的各種布線故障，提高布線質量，積累正確布線和排除布線故障的經驗。
4 、光纜配線和熔接實訓，兩個光纖配線架之間相互連接進行熔接操作實訓，也能與其它光纖配線架相互連接進行熔接操作實訓。
三、裝置配置
1 、雙絞線端接測試裝置 1 臺，帶液晶顯示器；
2 、雙絞線打線測試實訓裝置 4 套，每套包括 8 個 4 對 110 接線端子，內置端接測試模塊，配套 LED 指示燈；
3 、雙絞線跳線測試實訓裝置 4 套，每套包括 8 個 RJ45 網絡接口，內置端接測試模塊；
4 、光纜實訓模組 2 套，每套實訓模組包括 ST 、 SC 耦合器各 12 個；
5 、9"14U 三聯開放式操作臺 1 張；
6 、24 口網絡配線架 4 個， 100 對 110 語音跳線架 4 個，理線環 4 個；
7 、操作臺 1 張，規格：長 2000mm× 寬 860mm× 高 1480mm 。
四、多功能綜合布線實訓裝置 實訓功能
1 、雙絞線打線實訓：每套打線測試實訓裝置配 8 個 4 對 110 接線端子，用 4 根雙絞線，可訓練打線 64 次。 4 套裝置可訓練打線 256 次。
2 、雙絞線跳線制作實訓：每套跳線測試實訓裝置配 8 個 RJ45 網絡接口，用 4 根雙絞線，可訓練壓線 8 次。 4 套裝置可訓練壓線 32 次。
3 、雙絞線端接測試實訓：對雙絞線接線圖，包括正常連接、開路（斷路）、短路、反向線對（ Reversed Pair ）、交叉線對 (Crossed Pairs) 和串對 (Split Pairs) ，進行測試實訓。
4 、雙絞線端接故障演示實訓：通過嵌入式系統和 LCD 模擬演示雙絞線端接狀態（接線圖），包括正常連接、開路（斷路）、短路、反向線對（ Reversed Pair ）、交叉線對 (Crossed Pairs) 和串對 (Split Pairs) 故障等。
5 、光纜配線和熔接實訓：每次能夠熔接 4 根 6 芯光纖，也能插接 12 根 ST-ST 光纖跳線或者 12 根 SC-SC 光纖跳線，或者 24 根 ST-SC 光纖跳線。
6 、能夠進行綜合布線系統各種永久鏈路實訓。實驗儀與配線架、跳線架、跳線等組合，進行多種永久鏈路端接實訓。能夠搭建多種網絡鏈路和測試鏈路的平臺。
7 、綜合布線工程實訓：水平子系統管 / 槽布線技術實訓；工作區子系統網絡插座安裝實訓。
