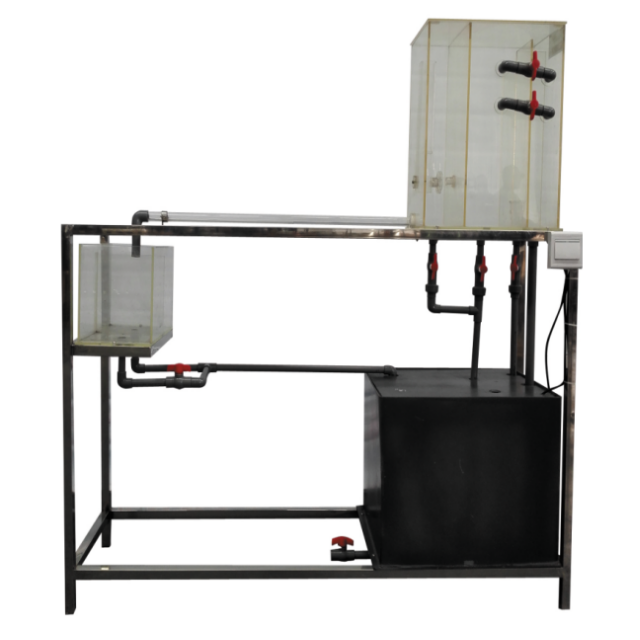

SHYL-DL04型 動量定律實驗裝置
一、 動量定律實驗裝置 實驗?zāi)康模?BR>
動量定律實驗裝置 實驗?zāi)康? 1、適合于工程流體力學(水力學)教學實驗。 2、測定管嘴噴射水流對擋板所施加的沖擊力。 3、測定動量修正系數,以實驗分析射流出
1、適合于工程流體力學(水力學)教學實驗。
2、測定管嘴噴射水流對擋板所施加的沖擊力。
3、測定動量修正系數,以實驗分析射流出射角度與動量力的相關性
4、將測出的平板沖擊力與用動量方程計算出的沖擊力進行比較,加深對動量方程的理解。
二、 動量定律實驗裝置 主要配置:
水泵、流量計、實驗水箱、蓄水箱、計量水箱、射流測力器、噴管、刻度標尺、秒表、實驗管道、閥門、自循環裝置、不銹鋼框架。
三、 動量定律實驗裝置 技術參數:
1、運行環境:溫度0-400C,相對濕度:≤90%RH,電源:220V/50Hz,可連續操作。
2、蓄水箱,500×400×400mm,材質PVC板。
3、計量水箱:容積6L,透明有機玻璃制作,帶計量刻度。
4、實驗流量:0~200ml/s, 活塞直徑φ12mm。
5、實驗水箱:容積40L,由有機玻璃制成,配有自動反饋、活塞式平板測力裝置,入射與出流方向夾角成90°。
6、靜音環保型水泵:揚程:10m,額定流量:12L/min,功率:90W。
7、實驗所用的流體--水為全循環設計,充分節約水資源。
8、框架及臺面均為304不銹鋼材質,結構緊湊,外形美觀,操作方便。
9、外形尺寸:1500×500×1600mm(長×寬×高),框架為可移動式設計,帶腳輪及禁錮腳。
