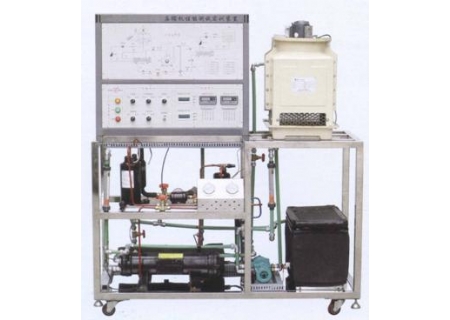

YL-01F制冷壓縮機性能測試實訓裝置

1.制冷壓縮機性能測試實訓裝置,制冷壓縮機性能實驗臺,采用蒸汽壓縮式制冷循環系統,配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件,配有制冷劑回收設備,制冷壓縮機性能測試主要用途：制冷壓縮機性能參數的測定及制冷循環基本原理的演示，試驗工況調節、試驗數據采集及試驗數據處理有手動和自動兩種方式。適用于職業院校制冷專業相關課程的教學實訓。YL-01F制冷壓縮機性能測試實訓裝置

2. 制冷壓縮機性能測試技術要求及主要參數：

(1) 輸入電源：三相四線制 AC380V±10% 50Hz

(2) 裝置容量：＜4kVA

(3) 制冷劑：R22

(4) 第二制冷劑：R123

(5) 制冷量：2.5 kg

(6) 外形參考尺寸：1500×700×1700 mm3

(7) 設備詳細配置：

1) 實訓平臺：長×寬×高為1500mm×700mm×1700mm 1臺

2) 西門子主機：CPU224CNPL(AC/DC/RLY)主機 1套

3) 其它部分：被測壓縮機、臥式殼管式冷凝器、冷卻塔、水泵、電磁流量計、電動調節閥、視液鏡、干燥過濾器、手動節流閥、儲液器、量熱器、加熱器 1套。

(8) 實驗項目：⑴熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理；⑵了解國際標準GB/T5773—2004容積式制冷壓縮機性能使用方法；⑶利用蒸發器液體載冷劑循環法(主測法)求制冷壓縮機制冷量；⑷利用水冷冷凝器熱平衡法(輔測法)求制冷壓縮機制冷量；⑸主、輔測制冷量相對誤差的計算與分析；⑹制冷機組能效比的計算與分析

(9) 每套圓形鐵凳2個

3.安裝、培訓要求：該設備需要安裝調試，現場培訓該設備的使用方法，注意事項及如何保養。
