YL-05B半導體制冷技術實訓裝置

 一、半導體制冷技術實訓裝置主要技術參數：

半導體制冷技術實訓裝置采用大功率半導體制冷片,并通過面板上的鈕子開關使半導體制冷片工作于熱泵和熱機不同的狀態,分別來演示并驗證帕爾帖效應和塞貝克效應...

1、輸入電源單相三線～220V±10%  50Hz、裝置容量＜0.8kVA、具有漏電保護裝置，安全符合國家標準。

2、采用大功率半導體制冷片，分別來演示并驗證帕爾帖效應和塞貝克效應。

可以直觀的觀察制冷片冷端結冰的全過程?？煞奖愕厍袚Q半導體制冷片的工作狀態等。

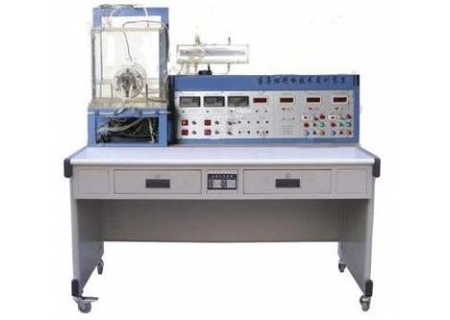

二、半導體制冷技術實訓裝置結構描述

實訓裝置可由控制屏、實訓桌和半導體制冷機組等組成。要求控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)須有直流數字電壓表（1個）、直流穩壓電源（2個）、直流數字電流表（2個）、溫度控制器（3個）、加熱器（2個）、微型水泵（1個）及計時器、音樂片和直流電機等。實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面，設有抽屜。實訓桌還設有萬向輪，便于移動和固定。半導體制冷機組可由半導體制冷片、水冷頭、散熱排、水泵、水冷液、水管、有機玻璃水箱、傳熱鋁板等組成的水冷式半導體制冷機組，可直觀觀察水冷散熱系統的工作原理及現象。

三、半導體制冷技術實訓裝置實訓項目：

半導體制冷實訓臺的認識、半導體制冷片工作在熱泵時的工作原理、半導體制冷片工作在熱泵時的參數測試、半導體制冷片工作在熱機時的工作原理、半導體制冷片工作在熱機時的參數測試等。
