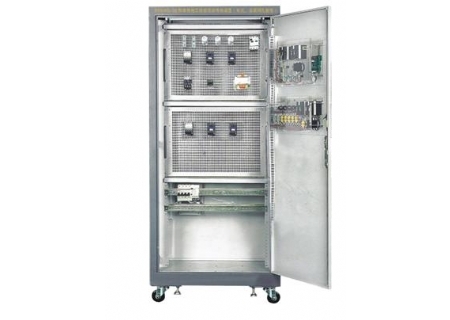

YLWXG-02A型 維修電工技能實訓考核裝置
（柜式、雙面網孔板型）
一、維修電工技能實訓考核裝置 概 述
維修電工技能實訓考核裝置是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求而設計的，它是集培訓、理論、實際操作和考核鑒定為一體的多功能設備。維修電工技能實訓考核裝置采用實際用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，選用可靠的元器件。可以完成科目有《工廠電氣控制》、《電機拖動》、《儀表照明電路》等科目的操作實訓，并可滿足維修電工的初、中、高級技能實訓考核內容要求。YLWXG-02A型 維修電工技能實訓考核裝置
二、維修電工技能實訓考核裝置 特 點
1.本裝置采用標準配電柜為主體，充分利用該柜雙面空間位置，元氣件安裝在網孔板上
2.該柜設有電壓型漏電保護和電流型漏電保護，能確保操作者的人生安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準
三、維修電工技能實訓考核裝置 技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm ×600mm ×1800mm
4.裝置容量：＜3kVA
四、裝置配置
柜門上裝有主控電源面板和實訓元器件板：
1. 主控電源板
(1)一只交流電壓表和電壓指示切換開關及一只交流電流表，它們分別用于監視裝置的電壓和負載的大小
(2)定時器兼報警記錄儀，用于考核時間的設定
(3)通過啟、停按鈕控制電源的輸出，并設有急停按鈕，電源的輸出還設有短路保護
2. 實訓元器件板
設有按鈕紅色二只、綠色二只、黑色一只、急停一只，旋鈕開關二只，信號指示燈DC220V一只、AC220V一只、AC6.3V四只，交流電壓表0～450V一只、交流電流表0～5A一只，轉換開關一只
3. 實訓元件安裝板（網孔板及導軌）
兩面柜體的立柱上都分別裝有兩塊網孔板和兩根元器件標準安裝導軌，實訓元氣件可以隨意安裝到網孔板的任何位置，并配有走線槽
控制柜還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
五、參考實訓項目
1. 三相異步電動機直接啟動控制
2. 三相異步電動機接觸器點動控制線路
3. 三相異步電動機接觸器自鎖控制線路
4. Y-△啟動自動控制線路
5. 用倒順開關的三相異步電動機正反轉控制
6. 接觸器聯鎖的正反轉控制線路
7. 按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8. 雙重聯鎖的三相異步電動機正反轉控制線路
9. 三相異步電動機的多地按制
10. 工作臺自動往返控制線路
11. 日光燈接線
六、參考實訓項目所需元器件清單（每組配置清單）
序號
名 稱
型號與規格
數量
1
低壓斷路器
DZ108-20/10-F（0.63～1A）
1
2
螺旋式保險絲
RL1-15/3A
3
3
直插式保險絲
RT14-20/2A
2
4
交流接觸器
LC1-D0610Q5N
3
5
輔助觸頭
LA1-DN11
2
6
熱繼電器
JRS1D-25/Z(0.63-1A)
1
7
熱繼電器座
JRS1-25
1
8
通電延時時間繼電器
ST3PA-B/380V(0-60S)
1
9
接線端子排
JF5-2.5/5
5
10
G端子導軌
1
11
時間繼電器座
PF-083A
1
12
按鈕開關合（三個開關）
TYX3-P(黑、綠、紅)
1
13
按鈕開關合（兩個開關）
TYX2-P(綠、紅)
1
14
按鈕（不帶燈）
LAY16
5
15
行程開關
LX9-222
2
16
行程開關
LX9-001
2
17
日光燈燈管
YZ10RR25/10W
1
18
鎮流器
YZ13/220V50HZ 13W
1
19
啟輝器
S10/4～65W
1
20
啟輝器座
1
21
日光燈管座
2
22
倒順開關
KO3-15
1
23
塑料安裝卡子
190
24
不銹鋼自攻螺絲
90
25
三相鼠籠式異步電動機
380V/△
1
