拆裝式自動生產線組裝、柔性自動化生產線實訓系統
來源: 作者: 發布時間:2018-8-25 11:44:06
SHYL-DPS01拆裝式自動生產線組裝與調試實訓系統
SHYL-DPS01拆裝式自動生產線組裝與調試實訓系統是一套融合實驗、實訓綜合開發的新型培訓系統。該系統采用工業元器件,所有傳感器、執行器接口均對外開放,該系統覆蓋有PLC網絡技術、傳感器技術、變頻無級調速技術、多種電機控制技術、人機界面及上位機控制技術、氣動技術等,綜合了實際工業生產中的生產線自動控制的多項技術。
柔性自動化生產線實訓系統裝置分班四個大型工站點,由上料、傳送、加工、裝配、搬運、分揀、入庫……等一些基本模塊組成,是一個以現代工業現設備為原型的機電一體化生產線實訓考核裝置。站點采用RS-485串行通訊方式實現分布式現場數據同步共享控制網絡。

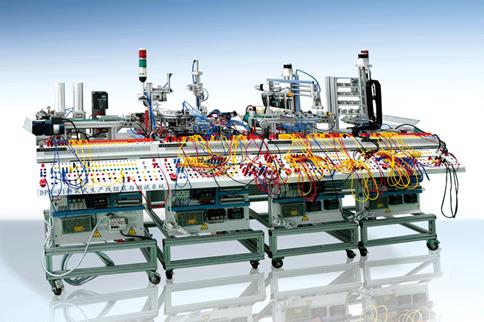

圖1
(觸摸屏選配,外形以最新設計為準)
一、主要性能特點:
l 模塊化:該系統由上料檢測模塊、搬運模塊、加工模塊、裝配模塊、傳送帶模塊、物料分揀模塊、機械手模塊、立體倉庫模塊、電氣集成模塊、氣源處理模塊、變頻器模塊、觸摸屏模塊、電氣控制模塊……等模塊構成,每一個模塊都采用可移動式、可根據需要的動作流程任意的自行組裝,模塊采用電氣元件連接線端口集成在一點對外開放,解決了在組裝過程中復雜線路不易拆裝的難題。
l 開放性: 電氣控制線路均采用插座對外開放,工作模塊執行元件、傳感器連接線路和控制模塊PLC控制線路均采用插座式對外開放,實驗時根據所編程序自行連接線路。
l 移動式模塊化: 在每一個站點中由多個移動式模塊組成,模塊與模塊之間相互協調工作,移動式模塊可將系統現有模塊進行不同樣式的組裝成不同的生產流程,從而達到不同的考核目標。
l 靈活性:整個系統由站點模塊桌和各自獨立的工作模塊組成,在需要進行復雜系統訓練時可以將現有的模塊桌和工作模塊任意組裝各種不同控制系統,安裝/拆卸方便,各個控制區域互不干擾。
l 專業性: 囊括了機電一體化學習中電機驅動、氣動、PLC(可編程控制器)、傳感器等多種技術,解決了學生不能在實際生產線上操作訓練的問題,指導教師可以對學生進行從設計、組裝、編程、調試到檢查問題和維護等一系列課題的不同層次的教學培訓。
l 一機多用: SHYL-DPS01拆裝后可單獨分解成為:4自由度機械手模型實訓實訓臺、變頻調速傳送實訓臺、立體倉庫實訓臺、物料分揀實訓臺、四工位加工轉盤實訓臺、3自由度橫向搬運機械手實訓臺、氣動機械手實訓臺……等多個小型實訓臺,解決了目前國內同類產品功能單一化問題,真正的實現有限的實驗室資源得到充分的共享。
l 安全性:系統具有短路保護、急停保護、限位保護、智能保護等各種保護功能,可確保人身與設備安全。
二、實訓內容:
SHYL-DPS01型模塊化柔性自動化生產實訓系統提供的是一種綜合應用設計的教學培訓平臺,培訓內容涉及機、電、氣一體化等多種知識。
1、 傳感器應用技術培訓
該系統使用了多種形式的傳感器,有電感式傳感器、光電式傳感器、電磁式傳感器、電容式傳感器、漫反射型傳感器等多種類型傳感器,每一個傳感器連接線均以標記區分、編號、統一的插接頭型式對外與開放式控制器連接。并附帶各個不同傳感器的使用說明書,與接線方式圖??沙浞肿寣W(xué)生撐握各個工業傳感器的使用方法、傳感器在系統中的工作方式和使用注意事項。
2、氣動技術培訓
該裝置上使用了大量的氣動元件,包括多種電控氣動閥、氣缸、氣動夾爪、真空吸盤、真空發生器、過濾調壓閥、無桿氣缸等。學員可從中了解各種氣動元件與其它元件之間是如何配合起來進行協調工作。每個元件所有接口與控制線均以開放式對外連接,可充分讓學生撐握各個元件的使用方法、了解元件在生產過程中的工作性能和使用過程中的注意事項。
3、PLC 技術培訓
系統中沒站各自都有一套PLC 控制器,而且所有輸入/出接口都采用集成面板開放式對外插接,可與各個配有插頭的元件任意連接,各個站點之間采用RS485串行通訊方式實現連機分布控制。在該設備上學員不但可學習PLC 的各種軟件編程技術、硬件端口連接技術、PLC通訊技術、而且可以學習在綜合科技環境下PLC 的多種應用方法,為學員靈活學習和掌握PLC 的各方面知識提供了條件,集成式開放端口可方便的與個各執行系統中元器件進行連接,接線簡單清淅。
4、電氣控制系統培訓
系統其電控部分全部按照工業標準和習慣進行設計,各個傳感器接線端口都標號插接式對外連接,并以附件方式提供全部設計圖紙和說明書。學員可根據設計圖紙?jiān)谠撛O(shè)備上學習電路原理圖分析、PLC 各I/O 地址查對和新設備電路連線設計分析方法。
5、機械系統安裝調試培訓
SHYL-DPS01系統可讓各組學員將機械部分進行拆裝, 再按要求將其重新組裝,并且調試至系統可正常,這對提高在校學生動手能力有極大幫助。本系統機械部份采用移動式設計學員可將移動式模塊從新組合成流程各不相同的各種型式系統。
6、電機驅動技術培訓
系統上有多套步進電機及電機驅動器系統,有雙軸和單軸兩種方式,系統配帶有一套變頻調速模塊,其中還有其它各種電機。各驅動器由PLC I/O數字控制,能讓學員充分學習各種型式的驅動器對于各種電機的特點,各個模塊驅動器都可獨立單一進行實驗,學員都會得以充分實踐。
7、系統維護和故障檢測技術培訓
這部分培訓重點介紹機電一體化系統日常維護的內容和方法, 以及系統常見故障分析、排除的方法。
8、計算機組態監控技術培訓
該系統采用的是國內流行的典型工業控制組態監控軟件(組態王/MCGS)。通過該軟件的學習可了解通信網絡的基本結構,組態監控軟件的基本構架,組態軟件基本使用方法,以及了解實際工程中的常見問題及處理方法。
9、網絡技術培訓
該系統各單元設計可完全獨立工作,學生依據控制要求編寫本單元PLC程序,并調試正常后,通過網絡技術,把多個單元聯成一套完整的現代生產物流系統。由于增加了網絡硬件模塊,控制要求加入了各單元PLC數據的交換處理環節,增加了學習PLC網絡通信方面的內容,對掌握相應的知識提供方便的訓練條件。
三、站點功能簡介:(站點中所有模塊可單獨或與其他工作模塊組合使用,可用不同的組合方式組成不相同流程的工作站,滿足不一樣的功能組合需求)。

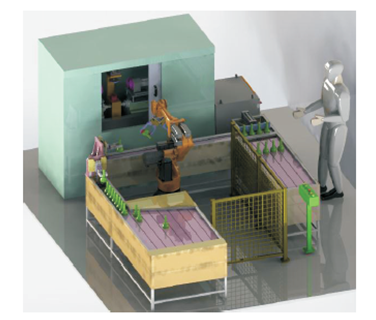

圖1
圖1為一個站點的接線示意圖,所有的工作模塊的電器元件連接線方式為:工作模塊→→元件接口→→集裝接線端→→桌面開放端口板→→PLC開放接口。當中每個工作模塊的元件接線端與對應的每一個接線端口都進行明確的標號,在接入<桌面開放端口板>上時采用外開放式接線端子、這樣從集裝接線端引接過來的各個連接線可以輕松的接入到<桌面開放面板>上可自行任意的連接和更換,叢而使得整套系統相對復雜的線路變得簡單、清晰而且具有很好靈活性和開放性。系統控制線由通過連接線與<桌面開放端口板>進行連接,這就使得PLC與工作模塊上的元件進行連接時是可以自由選擇端口。
1、 一號站—上料檢測與傳送站
、
該模塊由自動上料模塊、變頻傳送模塊、變頻器模塊、氣源處理模塊組成,主要完成從料倉中逐一下料到變頻傳送帶,再由傳送帶將料輸送到指定位置。
站點工作過程:
按下啟動上料按鈕后推料氣缸將第一號倉的最底層料推出到傳送帶,推出氣缸縮回第二層料落到最底層等待下一次推料信號,如檢測光電開關檢測到一號倉以空,下次下料信號來臨時,開始從二號料倉推料。當有物料被推到傳送帶上后,變頻器自動啟動電機,將物料運送位置后通過PLC網絡發信號至下一站。
站點使用時可進行以下實驗與實訓:
n 光電傳器應用實訓;
n PLC控制自動/手動上料控制實訓;
n PLC順序上料控制實訓;
n 電氣控制實訓及其電氣接線控制實訓;
n 氣動方向控制回路的安裝調試;
n 氣動速度控制回路的安裝調試;
n 氣動順序控制回路的安裝調試;
n 模塊控制PLC編程控制實訓。
n 變頻器控制實訓;
n 三相電機變頻調速控制實訓;
n 傳送帶多段速控制實訓;
n 自動啟/??刂茖?shí)訓;
n 模塊控制PLC編程控制實訓。
2、 二號站—模擬加工/裝配站
該站點由旋轉加工模塊、模向搬運機械手模塊、裝配機械手模塊、裝配料倉模塊、氣源處理模塊組成。主要完成將上一站輸送來物料進行模擬加工、裝配、搬運至下一點。
本站點工作過程:
系統上電后,機手先執行回原點操作等待上一站傳送信號,若接收到有工件信號時,機械手先提升到一定高度找到工件所在地點,伸出手爪伸出到位下降然后夾緊工件,然后將工件準確的搬運到旋轉加工模塊一號工位中,旋轉加工模塊開始對工件進行模擬加工,工件經過兩個工位加工后到達四號工位進行裝配,裝配機械手將裝配小料從料倉中取出裝入工件,裝配完成旋轉盤再將人件轉至一號工位由橫向搬運機械手再次夾起搬運到下一站,并同時通過PLC網絡發信號至下一站。
站點使用時可進行以下實驗與實訓:
n 可進行電機精確定位實訓;
n 直流電機控制實訓;
n 傳感器應用實訓;
n 電氣控制實訓及其電氣接線控制實訓;
n 氣動回路的安裝與調試;
n 氣動回路控制實訓;
n 旋轉氣缸/氣爪應用實訓。
n 進行步進電機精確定位實訓;
n PLC脈沖輸出實訓;
n 直流電機控制實訓;
n 傳感器應用實訓;
n 傳感器應用實訓;
n 模擬沖壓加工實訓;
n 模擬鉆孔加工實訓等實訓項目;
n 模擬裝配實訓。
n 無桿氣缸控制應用實訓;
n 磁性開關定位應用實訓;
n 真空吸盤/真空發生器應用實訓;
3、 三號站—物料檢測及分揀站
該模塊由物料分揀模塊、三自由度機械手模塊、氣源處理模塊組成。主要是對加工裝配完也的物料進行入庫前的分揀和搬運。
模塊工作過程:
當上一站將加工裝配完成的物料搬運到分揀傳送帶上后,在傳送過程中對物料的進行材料、顏色進行檢測、計數,并根據程序設定不同產品進行分揀、如:顏色傳感器檢測到物料顏色不符時分選氣缸將其推入相應的分選倉,沒有被分揀的物料由三自由度抓取,搬運到下一站進行入庫,并同時通過PLC網絡發送信號至下一站。
站點使用時可進行以下實驗與實訓:
n 電光式傳感器應用實訓;
n 電容式傳感器應用實訓;
n 電感式傳感器應用實訓;
n 色標傳感器應用實訓;
n 磁性開關應用實訓;
n 物料計數實訓;
n 分揀金屬與非金屬分揀實訓;
n 分揀出某種顏色塊實訓;
n 分揀金屬中某一顏色塊實訓;
n 分揀非金屬中某一顏色塊實訓;
n 分揀金屬的某一顏色塊和非金屬的某一顏色塊實訓;
n 氣動回路的控制安裝與調試;
n 氣動系統安裝與調試;
n 氣爪應用實訓;
n 旋轉氣缸應用實訓;
n 直流電機控制實訓等實訓項目。
n 步進電機控制實訓;
n 步進電機控制實訓;
n 機械手精度定位控制實訓;
n 機械手安裝及調試實訓;
n 機械手精度定位控制實訓;
n 機械手PLC控制實訓;
n 機械手安裝及調試實訓;
n PLC脈沖控制實訓;
n 模塊控制PLC編程控制實訓。
n 電氣控制實訓及其電氣接線控制實訓;
4、 四號站—多功自動存儲站
該站點由立體倉庫模塊、兩軸連動式存儲模塊、氣源處理模塊組成。主要完成對加工、分揀完成的產品裝入順序的存儲到立體倉庫中。
模塊工作過程:
當上一站將加工裝配、分揀完成的產合格產品通機機械手搬到兩軸連動式存儲模塊的送貨臺上后,送貨臺開始移動將產品運送到最近的空倉庫位中,完成后自動復位到初始狀態,當整個倉庫都以經放滿后對后面的產品不進行存儲并不斷了出報警。
站點使用時可進行以下實驗與實訓:
n 步進電機控制實訓;
n PLC脈沖控制實訓;
n 伸縮養料應用實訓;
n 接近開關應用實訓;
n 步進精度定位控制實訓;
n PLC步進控制實訓;
n 機械組裝/安裝及調試實訓;
n 電氣控制實訓及其電氣接線控制實訓;
n 氣動方向控制回路安裝與調試;
n 氣動系統安裝與調試;
n 模塊控制PLC編程控制實訓。
四、技術指標
1、供電電源:?jiǎn)蜗郃C220V與三相AC380V/50HZ并用;
2、控制電源:24V/5A;
3、環境溫度:0-55℃(工作)-20-70℃(保存);
4、相對濕度:35-85%(無冷凝);
5、PLC主機:西門子S7-200系列;
6、氣源:0.4Mpa-0.75Mpa;
7、單站尺寸:750×900×800;(不含模塊高度)
8、組裝尺寸:3000×900×800;
9、工作環境:禁止腐蝕性,可燃性氣體接觸,防止導電塵埃。
五、配置清單
一號站 | ||||
名稱 |
型號 |
數量 |
備注 | |
1 |
二位五通電磁閥 |
4V110 |
2只 |
亞德客 |
2 |
匯流板 |
100-2F |
1只 |
亞德客 |
3 |
機械閥二位三通 |
S3PL-06-R |
1只 |
亞德客 |
4 |
三聯件 |
GFC200-06-F-1 |
1只 |
亞德客 |
5 |
雙作用氣缸+開關1只 |
CDJ2B16-100 |
2只 |
星辰 |
6 |
三相電機 |
80YS25GY38/80GK15RT |
1只 |
精研 |
7 |
變頻器 |
MM420 0.75KW 6SE6420-2AB17-5AA1 |
1只 |
西門子 |
8 |
漫反射式光電開關 |
SE01-1K |
1只 |
洞頭開關 |
9 |
光電開關 |
E3Z-LS61 |
2只 |
上海滬工 |
10 |
深溝球軸承 |
61805 |
4只 |
|
11 |
平帶 |
69X1450 mm |
1條 |
1.5mm厚 |
12 |
警示燈 |
HBJD-D-2-B/24 燈管為發光二極管 |
1只 |
紅波科技 |
電氣控制模塊 |
PLC |
S7-200 224CN AC/DC/RLY |
1只 |
西門子 |
RS-485模塊 |
6ES7 972-0BB41-0XA0 |
1只 |
西門子 | |
PLC通訊電纜 |
PC/PPI |
1根 |
西門子 | |
控開 |
1P+N 10C |
1只 |
正泰電氣 | |
DIN插座/插頭 |
三芯 |
1組 |
正泰電氣 | |
保險座 |
2只 |
正泰電氣 | ||
中間繼電器 |
5組 |
歐姆龍 | ||
按鈕 |
方形透明白色 |
8只 |
正泰電氣 | |
紐子開關/船型開關 |
各2只 |
|||
急停按鈕 |
1只 |
正泰電氣 | ||
輸出監控指示燈 |
多只 |
正泰電氣 | ||
電源指示燈 |
1只 |
正泰電氣 | ||
直流開關電源 |
S-100-24 |
1只 |
百斯特電器 |
二號站 | |||||
1 |
二位五通電磁閥 |
4V110 |
10只 |
亞德客 | |
2 |
匯流板 |
100-2F |
1只 |
亞德客 | |
3 |
匯流板 |
100-3F |
1只 |
亞德客 | |
4 |
匯流板 |
100-5F |
1只 |
亞德客 | |
5 |
機械閥二位三通 |
S3PL-06-R |
1只 |
亞德客 | |
6 |
三聯件 |
GFC200-06-F-1 |
1只 |
亞德客 | |
7 |
雙作用氣缸+開關1只 |
CDJ2B16-100 |
1只 |
星辰 | |
8 |
雙作用氣缸+開關1只 |
CDJ2B16-150 |
1只 |
星辰 | |
9 |
雙桿氣缸+開關2只 |
MGPM16-75 |
1只 |
星辰 | |
10 |
雙聯氣缸+開關2只 |
TN10-60 |
1只 |
星辰 | |
11 |
薄氣缸 |
CQ2B-20-40DM |
1只 |
星辰 | |
12 |
薄氣缸 |
CQ2B-12-10DM |
1只 |
星辰 | |
13 |
旋轉氣缸 |
RTB-10-SD2-A2 |
1只 |
氣立可 | |
14 |
氣爪 |
MHZ2-20D |
1只 |
星辰 | |
15 |
無桿氣缸 |
CY1L20H-200B |
1只 |
星辰 | |
16 |
真空發生器 |
VML-05-04 |
1只 |
氣立可 | |
17 |
真空吸盤 |
PAT-20 |
1只 |
氣立可 | |
18 |
微型直流電機 |
DC24V-6W 150r/min |
1只 |
中儀電機 | |
19 |
步進電機 |
2S56Q-02054 |
1只 |
上海步科 | |
20 |
步進電機驅動器 |
2M530 |
1只 |
上海步科 | |
21 |
步進電機 |
2S56Q-02741 |
1只 |
上海步科 | |
22 |
步進電機驅動器 |
2M420 |
1只 |
上海步科 | |
23 |
接近開關(電感式) |
圓柱式 |
2只 |
上海滬工 | |
24 |
光電開關 |
E3Z-LS61 |
1只 |
上海滬工 | |
25 |
霍爾開關(二線制) |
SM12-31010NA |
1只 |
上海滬工 | |
26 |
扁平式接近開關 |
GKB-M0524LA |
2只 |
洞頭開關 | |
27 |
小型機械限位開關 |
1只 |
|||
28 |
電容式接近開關 |
4只 |
上海滬工 | ||
29 |
深溝球軸承 |
61805 |
2只 |
||
30 |
深溝球軸承 |
16001 |
4只 |
||
31 |
直線軸承 |
16UU |
4只 |
||
32 |
直線軸承 |
12UU |
6只 |
||
33 |
同步帶輪 |
5M-Z21,寬20 |
2只 |
上海五同 | |
34 |
同步帶 |
5M 寬20 長1295 |
1條 |
上海五同 | |
電氣控制模塊 |
PLC |
S7-200 226CN AC/DC/RLY |
1只 |
西門子 | |
RS-485模塊 |
6ES7 972-0BA12-0XA0 |
1只 |
西門子 | ||
PLC通訊電纜 |
PC/PPI |
1根 |
西門子 | ||
DIN插座/插頭 |
三芯 |
1組 |
正泰電氣 | ||
保險座 |
2只 |
正泰電氣 | |||
中間繼電器 |
5組 |
歐姆龍 | |||
按鈕 |
方形透明白色 |
8只 |
正泰電氣 | ||
紐子開關/船型開關 |
各2只 |
||||
急停按鈕 |
1只 |
正泰電氣 | |||
輸出監控指示燈 |
多只 |
正泰電氣 | |||
電源指示燈 |
1只 |
正泰電氣 | |||
直流開關電源 |
S-100-24 |
1只 |
百斯特電器 | ||
三號站 | |||||
1 |
二位五通電磁閥 |
4V110 |
5只 |
亞德客 | |
2 |
匯流板 |
100-2F |
1只 |
亞德客 | |
3 |
匯流板 |
100-3F |
1只 |
亞德客 | |
4 |
機械閥二位三通 |
S3PL-06-R |
1只 |
亞德客 | |
5 |
三聯件 |
GFC200-06-F-1 |
1只 |
亞德客 | |
6 |
雙作用氣缸+開關1只 |
CDJ2B16-100 |
3只 |
星辰 | |
7 |
旋轉氣缸 |
RTB-20-SD2-A2 |
1只 |
氣立可 | |
8 |
氣爪 |
MHZ2-20D |
1只 |
星辰 | |
9 |
步進電機 |
2S56Q-02741 |
1只 |
上海步科 | |
10 |
步進電機驅動器 |
2M420 |
1只 |
上海步科 | |
11 |
磁性開關(機械手) |
CS1-S |
4只 |
亞德客 | |
13 |
漫反射式光電開關 |
SE01-1K |
1只 |
洞頭開關 | |
14 |
光纖傳感器 |
FX-101 |
1只 |
神視 | |
15 |
接近開關(電感式) |
1只 |
上海滬工 | ||
16 |
電容式接近開關 |
1只 |
上海滬工 | ||
17 |
直流減速電機 |
Z2D6-24GN/75K 3200r/min |
1只 |
中大電機 | |
18 |
深溝球軸承 |
61805 |
4只 |
||
19 |
深溝球軸承 |
16001 |
8只 |
||
20 |
直線軸承 |
12UU |
8只 |
||
21 |
平帶 |
69X1450 mm |
1條 |
1.5mm厚 | |
22 |
連軸器 |
Φ8—-Φ6 |
2只 |
||
29 |
滾珠絲桿 |
見圖紙 |
2根 |
ABBA | |
電氣控制模塊 |
PLC |
S7-200 226CN AC/DC/RLY |
1只 |
西門子 | |
RS-485模塊 |
6ES7 972-0BA12-0XA0 |
1只 |
西門子 | ||
PLC通訊電纜 |
PC/PPI |
1根 |
西門子 | ||
DIN插座/插頭 |
三芯 |
1組 |
正泰電氣 | ||
保險座 |
2只 |
正泰電氣 | |||
中間繼電器 |
5組 |
歐姆龍 | |||
按鈕 |
方形透明白色 |
8只 |
正泰電氣 | ||
紐子開關/船型開關 |
各2只 |
||||
急停按鈕 |
1只 |
正泰電氣 | |||
輸出監控指示燈 |
多只 |
正泰電氣 | |||
電源指示燈 |
1只 |
正泰電氣 | |||
直流開關電源 |
S-100-24 |
1只 |
百斯特電器 | ||
四號站 | |||||
1 |
二位五通電磁閥 |
4V110 |
2只 |
亞德客 | |
2 |
匯流板 |
100-2F |
1只 |
亞德客 | |
3 |
機械閥二位三通 |
S3PL-06-R |
1只 |
亞德客 | |
4 |
三聯件 |
GFC200-06-F-1 |
1只 |
亞德客 | |
5 |
雙作用氣缸+開關1只 |
CDJ2B16-100 |
1只 |
星辰 | |
6 |
步進電機 |
2S56Q-02741 |
1只 |
上海步科 | |
7 |
步進電機驅動器 |
2M420 |
1只 |
上海步科 | |
8 |
滾珠絲桿 |
見圖紙 |
2根 |
ABBA | |
9 |
漫反射式光電開關 |
SE01-1K |
1只 |
洞頭開關 | |
10 |
接近開關(電感式) |
4只 |
上海滬工 | ||
11 |
深溝球軸承軸承 |
16001 |
4只 |
||
12 |
直線軸承 |
16UU |
8只 |
||
13 |
連軸器 |
Φ8—-Φ6 |
2只 |
||
14 |
警示燈 |
HBJD-D-2-B/24 燈管為發光二極管 |
1只 |
紅波科技 | |
電氣控制模塊 |
PLC |
S7-200 226CN AC/DC/RLY |
1只 |
西門子 | |
RS-485模塊 |
6ES7 972-0BA12-0XA0 |
1只 |
西門子 | ||
PLC通訊電纜 |
PC/PPI |
1根 |
西門子 | ||
DIN插座/插頭 |
三芯 |
1組 |
正泰電氣 | ||
保險座 |
2只 |
正泰電氣 | |||
中間繼電器 |
5組 |
歐姆龍 | |||
按鈕 |
方形透明白色 |
8只 |
正泰電氣 | ||
紐子開關/船型開關 |
各2只 |
||||
急停按鈕 |
1只 |
正泰電氣 | |||
輸出監控指示燈 |
多只 |
正泰電氣 | |||
電源指示燈 |
1只 |
正泰電氣 | |||
直流開關電源 |
S-100-24 |
1只 |
百斯特電器 | ||
氣動配件 | |||||||
1 |
空氣壓縮機 |
1臺 |
佛山南海 | ||||
2 |
七芯航插 |
小型 |
8只 |
||||
3 |
熔斷器 |
10A |
8只 |
正泰電氣 | |||
4 |
單向節流閥 |
ASL4-M5 |
36只 |
亞德客 | |||
5 |
單向節流閥 |
ASL4-01 |
2只 |
亞德客 | |||
6 |
氣動接頭 |
彎六、螺紋直通、三通、四通、減徑直通、管塞、消聲器 |
若干 |
亞德客 | |||
工具/附件 | |||||||
1 |
螺絲刀 |
1套 |
五金工具 | ||||
2 |
活動扳手 |
6” |
1把 |
五金工具 | |||
3 |
活動扳手 |
10” |
1把 |
五金工具 | |||
4 |
剪刀 |
1把 |
五金工具 | ||||
5 |
內六角扳手 |
1套 |
五金工具 | ||||
6 |
尖嘴鉗 |
1把 |
五金工具 | ||||
7 |
萬用表 |
1只 |
|||||
8 |
護套插線 |
紅 1米 |
15根 |
上海育聯 | |||
9 |
護套插線 |
黑 1米 |
15根 |
上海育聯 | |||
10 |
護套插線 |
藍 1米 |
10根 |
上海育聯 | |||
11 |
護套插線 |
紅 0.6米 |
30根 |
上海育聯 | |||
12 |
護套插線 |
黑 0.6米 |
30根 |
上海育聯 | |||
13 |
護套插線 |
藍 0.6米 |
20根 |
上海育聯 | |||
14 |
護套插線 |
紅 0.4米 |
20根 |
上海育聯 | |||
15 |
護套插線 |
黑 0.4米 |
30根 |
上海育聯 | |||
16 |
護套插線 |
藍 0.4米 |
30根 |
上海育聯 | |||
17 |
PLC編程軟件 |
電子光盤 |
1張 |
||||
18 |
PLC程序 | ||||||
19 |
PLC編程手冊 | ||||||
20 |
產品說明書 |
+電子光盤 |
1本 |
||||
<, ;, P align=center>21, |
變頻器使用手冊 |
1本 |
|||||
22 |
電感式傳感器 |
2只 |
上海滬工 | ||||
23 |
電容式傳感器 |
2只 |
上海滬工 | ||||
24 |
光電式傳感器 |
2只 |
上海滬工 | ||||
25 |
磁性開關 |
2只 | ,
亞德客 | ||||
26 |
霍爾開關 |
2只 |
|||||
27 |
保險管 |
2A |
5只 |
||||
28 |
保險管 |
10A |
5只 |
||||
29 |
氣管 |
6mm |
4米 |
||||
30 |
氣管 |
4mm |
20米 |
||||
31 |
螺紋直通 |
APC4-01 |
10只 |
||||
32 |
單向節流閥 |
ASL4-01 |
10只 |
||||
| |||||||

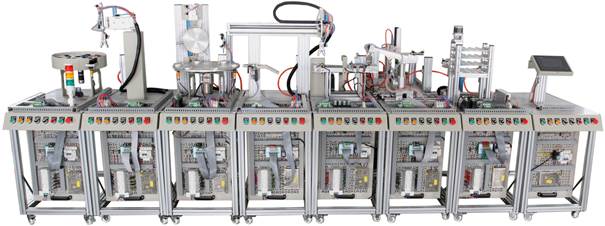

YLRX-95型柔性自動化生產線實訓系統(八站)
一、產品概述:
模塊式柔性自動化生產線實訓系統是一種最為典型的機電一體化、自動化類產品,它是為職業院校、教育培訓機構等而研制的,它適合機械制造及其自動化、機電一體化、電氣工程及自動化、控制工程、測控技術、計算機控制、自動化控制等相關專業的教學和培訓。它接近工業生產制造現場基礎上雙針對實訓教學進行了專門設計,強化了各種控制和工程實踐能力。
系統包含了機電一體化專業中的氣動、電機驅動與控制、PLC、變頻器、觸摸屏、傳感器等多種控制技術,適合相關專業學生進行工程實踐、課程設計及初上崗位的工程技術人員進行培訓。本系統采用西門子PLC、PROFIBUS-DP總線網絡通信,使各站之間的控制信息和狀態數據能夠?qū)崟r(shí)相互交換
二、技術參數:
1、輸入電源:?jiǎn)蜗嗳€(xiàn)AC220V ±10% 50Hz
2、工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃)海拔<4000m
3、裝置容量:<1.5kVA
4、設備外型尺寸:410cm×180cm×150cm
5、單站工作臺尺寸:880mm×470mm×1500mm
三、系統組成:
(一)上料檢測單元
由料斗、回轉臺、貨臺、螺旋導料機構、平面推力軸承、直流減速電機(10W/24V 5r/m)、工件滑道、提升裝置、計數開關、光電開關、單桿氣缸、電氣安裝板等組成。主要完成將工件從回傳上料臺依次送到檢測工位,提升裝置將工件提升并檢測工件顏色。
主要技術指標:
名稱 |
型號規格 |
數量 |
參考圖 |
工作臺 |
860mm×580mm |
1 |
|
供電電源/工作電壓 |
AC220V 50Hz /DC24V 4.5A |
1 | |
工作氣壓 |
0.5MPa |
||
PLC模塊 |
S7-200 CPU226AC/DC/RLY +EM277通信模塊 |
1 | |
單桿氣缸 |
行程:75mm |
1 | |
直流減速電機 |
10W/24V 5r/m |
1 | |
檢測傳感器 |
光電漫反射 檢測距離50-300mm、磁感式 |
4 |
實訓內容:
1、第一站氣動元件學習
2、第一站傳感器實驗
3、第一站機械安裝調試實驗
4、電氣回路實驗(一)
5、PLC基本指令學習和實際應用實驗(一)
6、第一站上料程序控制實驗
7、第一站系統故障檢測實驗
8、第一、二站聯網程序控制實驗(一)
(二)搬運站
由機械手、橫臂、回轉臺、機械手爪、配重塊、旋轉氣缸等組成,主要完成對工件的搬運。
主要技術指標:
名稱 |
型號規格 |
數量 |
參考圖 |
工作臺 |
860mm×470mm |
1 |
|
供電電源/工作電壓 |
AC220V 50Hz /DC24V 4.5A |
1 | |
工作氣壓 |
0.5MPa |
||
PLC模塊 |
S7-200 CPU226AC/DC/RLY +EM277通信模塊 |
1 | |
旋轉氣缸 |
0~180° |
1 | |
雙聯氣缸 |
行程:100mm |
1 | |
平行氣夾 |
缸徑:16mm |
1 | |
單桿氣缸 |
行程:45mm |
1 | |
檢測傳感器 |
磁感式 |
7 |
實訓內容:
1、第二站氣動回路學習
2、第二站傳感器實驗
3、第二站機械安裝調試實驗
4、電氣回路實驗(二)
5、PLC基本指令學習和實際應用實驗(二)
6、第二站搬運程序控制實驗
7、第二站系統故障檢測實驗
8、第二、一站聯網程序控制實驗(二)
(三)加工單元
由6工位旋轉工作臺、平面推力軸承、直流減速電機(10W/24V 5r/m)、刀具庫(3種刀具)、升降式加工系統、加工組件、檢測組件、光電傳感器、轉臺到位傳感器、步進電機、步進電機驅動器、電氣掛板等組成。主要完成物料加工和深度的檢測。工件在旋轉平臺上被檢測及加工。旋轉平臺由直流電機驅動。平臺的定位由繼電器回路完成,通過電感式傳感器檢測平臺的位置。工件在平臺并行完成檢測及鉆孔的加工。在進行鉆孔加工時,夾緊執行件夾緊工件。加工完的工件,測控實驗儀通過電氣分支送到下一個工作站。
主要技術指標:
名稱 |
型號規格 |
數量 |
參考圖 |
工作臺面 |
860mm×470mm |
1 |
|
供電電源/工作電壓 |
AC220V 50Hz/DC24V 4.5A |
1 | |
工作氣壓 |
0.5Mpa |
||
PLC模塊 |
S7-200 CPU226AC/DC/RLY +EM277通信模塊 |
1 | |
直流減速電機 |
10W/24V 5r/m |
1 | |
步進電機 |
三相2.8A 步距角1.2° |
1 | |
步進電機驅動器 |
M556 DC18-50V供電 ,10000脈沖/圈 |
1 | |
雙導桿氣缸 |
行程:75mm |
1 | |
單桿氣缸 |
行程:45mm |
2 | |
檢測傳感器 |
光電、電感、磁感式 |
10 |
實訓內容:
1、第三站氣動元件學習
2、第三站傳感器實驗
3、第三站機械安裝調試實驗
4、電氣回路實驗(三)
5、PLC基本指令學習和實際應用實驗(三)
6、第三站多工位工作臺程序控制實驗
7、第三站系統故障檢測實驗
8、第三、五站聯網程序控制實驗(三)
(四)搬運單元
由機械手、直線移動機構、無桿氣缸、薄型氣缸、單桿氣缸、平行氣夾、工業導軌、電氣安裝板等組成,主要完成對工件的提取及搬運。提取裝置上的氣爪手將工件從前一站提起,并將工件根據前站的工件信息結果傳送到下一單元。本工作單元可以與其他工作單元組合并定義其他的分類標準,工件可以被直接傳輸?shù)较乱粋€(gè)工作單元。
主要技術指標:
名稱 |
型號規格 |
數量 |
參考圖 |
工作臺 |
860mm×470mm |
1 |
|
供電電源/工作電壓 |
AC220V 50Hz/DC24V 4.5A |
1 | |
工作氣壓 |
0.5MPa |
||
PLC模塊 |
S7-200 CPU226AC/DC/RLY +EM277通信模塊 |
1 | |
薄型氣缸 |
行程:50、90mm |
2 | |
單桿氣缸 |
行程:30mm |
1 | |
平行氣夾 |
缸徑:16mm |
1 | |
檢測傳感器 |
磁感式 |
7 |
實訓內容:
1、第四站氣動元件和回路學習
2、第四站傳感器實驗
3、第四站機械安裝調試實驗(四)
4、電氣回路實驗(四)
5、PLC基本指令學習和實際應用實驗
6、第四站機械手搬運程序控制實驗
7、第四站系統故障檢測實驗(四)
8、第四、五站聯網程序控制實驗(四)
(五)傳送帶站
由輸送帶、檢測機構、推料氣缸、旋轉氣缸、分揀料槽、交流電動機、變頻器、同步帶輪、光電傳感器、色標傳感器等組成,主要完成對工件的輸送及分揀。
主要技術指標:
名稱 |
型號規格 |
數量 |
參考圖 |
工作臺 |
860mm×470mm |
1 |
|
供電電源/工作電壓 |
AC220V 50Hz/DC24V 4.5A |
1 | |
工作氣壓 |
0.5MPa |
||
PLC模塊 |
S7-200 CPU226AC/DC/RLY +EM277通信模塊 |
1 | |
變頻器 |
FR-D720-0.4KW AC220 |
1 | |
旋轉氣缸 |
0~1800 |
1 | |
檢測傳感器 |
光電、光纖、磁感式、色標 |
7 |
實訓內容:
1、第五站氣動元件和回路學習
2、第五站傳感器實驗
3、第五站機械安裝調試實驗(五)
4、電氣回路實驗(五)
5、PLC基本指令學習和實際應用實驗
6、第五站工件傳送程序控制實驗
7、第五站系統故障檢測實驗(五)
8、第五、六站聯網程序控制實驗(五)
(六)安裝站
由料筒、換料機構、推料機構、工業導軌、旋轉氣缸、真空吸盤、搖臂、電氣安裝板等組成,主要完成對兩種不同工件的上料及安裝。為系統逐一提供兩色小工件。供料過程中,由雙作用氣缸從料倉中逐一推出小工件,接著,轉換模塊上的真空吸盤將工件吸起,轉換模塊的轉臂在旋轉缸的驅動下將工件移動至下一個工作單元的傳輸位置。
主要技術指標:
名稱 |
型號規格 |
數量 |
參考圖 |
工作臺 |
860mm ×470mm |
1 |
|
供電電源/工作電壓 |
AC220V 50Hz/DC24V 4.5A |
1 | |
工作氣壓 |
0.5MPa |
1 | |
PLC模塊 |
S7-200 CPU226AC/DC/RLY +EM277通信模塊 |
1 | |
單桿氣缸 |
行程:60mm |
2 | |
旋轉氣缸 |
180° |
1 | |
真空吸盤及發生器 |
1 | ||
檢測傳感器 |
磁感式 |
6 |
實訓內容:
1、第六站氣動元件和回路學習
2、第六站傳感器實驗
3、第六站機械安裝調試實驗(六)
4、電氣回路實驗(六)
5、PLC基本指令學習和實際應用實驗
6、第六站工件安裝程序控制實驗
7、第六站系統故障檢測實驗(六)
8、第六、七站聯網程序控制實驗(六)
(七)搬運安裝單元
由機械手、移動滑臺、安裝工作臺、薄型氣缸、直線氣缸、工業導軌、滑塊、配重塊等組成,主要完成對工件的搬運。
主要技術指標:
名稱 |
型號規格 |
數量 |
參考圖 |
工作臺 |
860mm ×470mm |
1 |
|
供電電源/工作電壓 |
AC220V 50Hz/DC24V 4.5A |
1 | |
工作氣壓 |
0.5MPa |
1 | |
PLC模塊 |
S7-200 CPU226AC/DC/RLY +EM277通信模塊 |
1 | |
薄型氣缸 |
行程:50、90mm |
1 | |
單桿氣缸 |
行程:30mm |
2 | |
氣夾 |
缸徑:16mm |
1 | |
檢測傳感器 |
磁感式 |
7 |
實訓內容:
1、第七站氣動元件和回路學習
2、第七站機械安裝調試實驗
3、電氣回路實驗(七)
4、PLC基本指令學習和實際應用實驗(七)
5、第七站工件搬運程序控制實驗
6、第七站系統故障檢測實驗
7、第七、六站聯網程序控制實驗(七)
8、第七、八站聯網程序控制實驗(七)
(八)分類單元
由步進電機、步進電機驅動器、滾株絲桿、立體庫、推料氣缸、電感傳感器、電磁閥、電氣安裝板等組成。主要完成對成品工件分類存儲。
主要技術指標:
名稱 |
型號規格 |
數量 |
參考圖 |
工作臺面 |
860mm× 470mm |
1 |
|
供電電源/工作電壓 |
AC220V 50Hz/DC24V 4.5A |
1 | |
工作氣壓 |
0.5MPa |
||
PLC模塊 |
S7-200 CPU226AC/DC/RLY +EM277通信模塊 |
1 | |
步進電機驅動器 |
64細分 |
2 | |
步進電機 |
1.5A 角距:1.8度 |
2 | |
單桿氣缸 |
行程:45mm |
1 | |
滾珠絲桿 |
行程≥320mm |
2 |
實訓內容:
1、第八站氣動元件和回路學習
2、第八站機械安裝調試實驗
3、電氣回路實驗(八)
4、PLC基本指令學習和實際應用實驗(八)
5、第八站工件分類程序控制實驗
6、第八站系統故障檢測實驗
7、第八、七站聯網程序控制實驗(八)
8、全部八站聯網程序控制實驗(八)
9、步進電機驅動控制實驗
(九)觸摸屏監控單元:
采用昆侖通態TPC1062KX ,10.2英寸 真色彩等組成,主要完成監視各分站的工作狀態并協調各站運行,完成工業控制網絡的集成??偩€(xiàn)結構采用RS485網絡通信,使各站之間的控制信息和狀態數據能夠?qū)崟r(shí)相互交換。每站均配編程電纜一根。
(十)主控單元:
采用S7-300 CPU315-2DP 1臺 PS307電源 1臺
(十一)MCGS工業組態監控軟件:
當8個單元全部進入聯網狀態時,管理員能夠通過組態監控機中各種組態按鈕方便的控制整個系統的運行、暫停、繼續、停止等等待另外也可以控制單個單元的運行、暫停、繼續、停止等。每個單元的工作狀態以及工件的材質、顏色等在監控畫面上也能夠清楚的看到。
(十二)配件
1、加工工件組:包括大工件(三種)、小工件(兩種)。工件組可多次組裝及拆卸。
2、配套提供實驗所需的設備說明書、實訓指導書及軟件使用說明書。
3、配套工具:內六角扳手、萬用表、尖嘴鉗,一字起子、十字起子、電鉻鐵等;
4、靜音氣泵及連接氣管等
四、實訓項目:
1、了解傳感器的應用
2、觀察氣動元件的應用
3、掌握PLC控制技術
模塊式柔性自動化生產線實訓系統八個工作站各自都有一套PLC主機,可分成八個完全獨立的工作站進行實訓,在對各單元生產工藝和電氣控制系統的構成熟悉后,通過PLC編程可完成:
1)系統故障檢測
2)工件上料程序控制
3)工件搬運程序控制
4)工件檢測程序控制
5)工件搬運安裝程序控制
6)工件安裝程序控制
7)工件分類程序控制
8)多工作工位程序控制
9)工作單元聯網程序控制
10)步進電機驅動控制
11)機械手搬運控制
12)成廢品分揀控制
13)變頻調速控制
14)傳輸帶控制等
4、電氣控制系統安裝調試
5、機械系統安裝調試
6、電機驅動調試
7、系統維護和故障檢測技術
機床上下料機器人工作站
一、概述
本設備以工業機器人與數控加工中心為核心,將機械、氣動、運動控制、有機地進行整合,結構模塊化,使數控機床上下料環節取代人工完成工件的自動裝卸功能,主要適應對象為大批量、重復性強或是工件重量較大以及工作環境具有高溫、粉塵等惡劣條件情況下使用。具有定位精確、生產質量穩定、減少機床及刀具損耗、工作節拍可調、運行平穩可靠、維修方便等特點。為了方便實訓教學,系統進行了專門的設計,可以完成各類機器人單項訓練和綜合性項目訓練,可完成各類機器人單項訓練和綜合性項目訓練??梢赃M(jìn)行六軸機器人示教、定位、工件自動抓取、上料、下料、裝卡、工件移位翻轉、工件轉序加工等等訓練。
二、技術性能
1. 輸入電源:三相五線~380V±10% 50Hz
2. 工作環境:溫度-10℃~+40℃ 相對濕度≤85%(25℃) 海拔<4000m
3. 裝置容量:<20kVA
4. 實訓平臺尺寸:4000mm×3500mm×1500mm
5. 安全保護:具有漏電保護,安全符合國家標準
三、設備結構與組成
1、工業機器人本體
1)具有6個自由度,串聯關節型工業機器人
2)安裝方式包括地面安裝、掛裝、倒裝
3)最大的工作半徑為1405mm
4)有效負載6kg
5)重復定位精度±0.05mm
6)機器人防護等級IP40
7)機器人本體重量143kg
8)第1軸工作范圍為+165°/-165°,最大旋轉速度150°/s
9)第2軸工作范圍為+155°/-90°,最大旋轉速度150°/s
10)第3軸工作范圍為+70°/-200°,最大旋轉速度160°/s
11)第4軸工作范圍為+170°/-170°,最大旋轉速度360°/s
12)第5軸工作范圍為+120°/-120°,最大旋轉速度320°/s
13)第6軸工作范圍為+360°/-360°,最大旋轉速度360°/s
2、工業機器人控制器
1)整體尺寸224mm×124mm×57mm
2)重量 1.2kg
3)防護等級IP20
4)采用SRL工業機器人語言編程
5)包含StepArcWelding弧焊工藝包
6)包含數字量輸入輸出模塊、模擬量輸出模塊
7)額定電源電壓為24DCV±10%,頻率為50HZ
8)工作環境溫度0℃-60℃
9)支持EtherCAT、CANopen、DeviceNet、Profibus DP工業總線 "
10)Atom 雙核處理器
11)CFast存儲
12)提供EtherNet、RS232/485接口
3、工業機器人示教器
1)8英寸電阻觸摸屏
2)整體尺寸480mm×245mm×65mm
3)重量 2.4kg
4)支持多按鍵、觸摸屏操作
5)可通過USB接口直接存儲與讀取應用程序
6)包含8米線纜
7)支持USB HOST、USB OTG、Ethernet接口
8)安全操作:支持急停、三位使能
9)抗干擾能力:符合《GBZ 19397-2003 工業機器人電磁兼容性試驗方法和性能評估準則指南》
10)7英寸電阻觸摸屏
11)整體尺寸252mm×240mm×114mm重量1.25kg
12)可通過觸摸屏操作
13)可通過USB接口直接存儲與讀取應用程序
14)可國際通用,所有功能均已固化在軟件之中
4、工業機器人底座
材料采用碳鋼焊接拼裝整體尺寸為1000mm×1000mm×185mm表面噴漆
5、電氣控制柜
1)控制柜整體尺寸為650mm×590mm×900mm
2)額定輸入電壓400VAC ± 10% / 50~60Hz
3)最大電流16A
4)最大容量30KVA
5)重量約150kg
6)防護等級IP53
7)電氣控制設備保證使用壽命和設備安全
8)系統周邊設備控制組件
6、立式加工中心
機床為X、Y、Z三軸伺服直聯控制半閉環立式加工中心,三軸均為鋼球滾動直線導軌,導軌負載大、跨距寬、精度高, XY Z向?yàn)?5MM重載,結構及外形尺寸緊湊合理,主軸為伺服電機通過同步帶驅動。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾,可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工,適合于多品種、中小批量產品的生產,能滿足對復雜、高精度零件的加工??膳涞谒男D(zhuǎn)軸,以滿足特殊零件的加工要求。
四、學習和操作內容
1、硬件的安裝與調試
a、工業機器人底座的安裝與調試技術 b、工業機器人安裝與調試技術 c、工業機器人夾具(裝配)安裝與調試技術 d、工業機器人夾具(平面軌跡)安裝與調試技術 e、工機器人夾具(垂直軌跡)安裝與調試技術
2、電氣安裝與調試
a、工業機器人本體與控制器之間的電氣連接與調試技術 b、工業機器控制器和控制柜之間電氣連接與調試技術 c、工業機器人夾具(裝配)電氣連接與調試技術
3、編程調試和應用
a、工業機器人編程調試軟件的安裝
b、工業機器人通過示教器對工業機器人的運作過程調試 c、通過計算機軟件對工業機器人的運作過程調試 d、通過I/0板對機器人運作的控制 e、機器人控制數據庫的建立和應用 f、工業機器人裝配運行的編寫 g、可編程控制器程序的編寫和設計
4、設備的維護和保養
a、能夠按照機器人操作規程對機器人進行安全檢查 b、根據系統的異常,機械故障進行簡單的維修和保養 c、工業機器人的日、周、月檢查與維護
