供應信息NEWS
您的位置:首頁 - 供應信息 - 正文

工業機器人與智能視覺系統應用實訓平臺,機電一體化柔性生產線綜合實訓系統

來源:    作者:    發布時間:2018-8-25 11:44:21

SHYL-ZNJQ02型 工業機器人與智能視覺系統應用實訓平臺

一、工業機器人與智能視覺系統應用實訓平臺產品概述
   工業機器人與智能視覺系統應用實訓平臺以工業機器人與機器視覺為核心,將機械、氣動、運動控制、變頻調速、編碼器技術、PLC控制技術有機地進行整合,結構模塊化,便于組合,實現對高速傳輸線上的不同物料進行快速的檢測、組裝。為了方便實訓教學,系統進行了專門的設計,可以完成各類機器人單項訓練和綜合性項目訓練,可完成各類機器人單項訓練和綜合性項目訓練??梢赃M行六軸機器人示教、定位、抓取、裝配等訓練,
包含六自由度工業機器人、智能視覺檢測系統、PLC控制系統及一套供料、輸送、裝配、倉儲機構,可以實現對高速傳輸?shù)墓ぜM行分揀、檢測、搬運、裝配、存儲等操作。
該平臺各組件均安裝在型材桌面上,機械結構、電氣控制回路、執行機構相對獨立,采用工業標準件設計。通過此平臺可以進行機械組裝、電氣線路設計與接線、PLC編程與調試、智能視覺流程編輯、工業機器人編程與調試應用等多方面訓練,適合職業院校、技工學校自動化類相關專業《工業機器人與控制技術》、《自動化技術》等課程的實訓教學,適合自動化技術人員進行工程訓練及技能比賽。

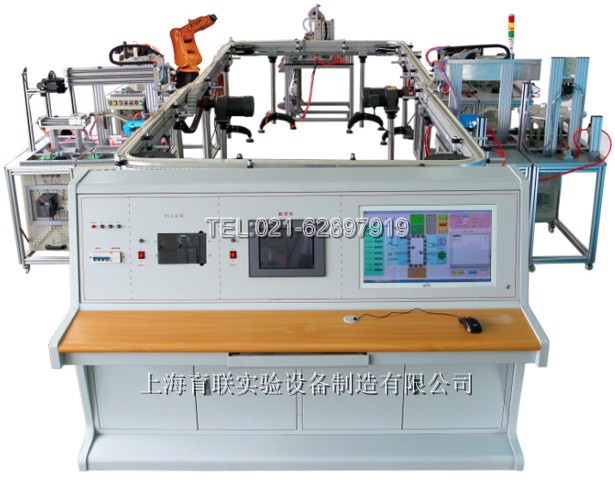

工業機器人與智能視覺系統應用實訓平臺


二、工業機器人與智能視覺系統應用實訓平臺技術性能
1. 輸入電源:單相三線~220V±10% 50Hz
2. 工作環境:溫度-10℃~+40℃  相對濕度≤85%(25℃)  海拔<4000m
3. 裝置容量:<1.5kVA
4. 實訓平臺尺寸:2200mm×1200mm×1500mm
5. 安全保護:具有漏電保護,安全符合國家標準
三、設備結構與組成
該實訓平臺由STEP SD500型六自由度工業機器人系統、歐姆龍智能視覺檢測系統、可編程控制器(PLC)系統、四工位供料單元、環形輸送單元、工件存儲盒供料單元、工件組裝單元、倉庫單元、廢品回收桶、各類工件、型材實訓桌、型材電腦桌等組成。
1. 新時達STEP SD500型六自由度工業機器人系統
由機器人本體、機器人控制器、示教單元、輸入輸出信號轉換器和抓取機構組成,裝備吸盤、視覺攝像頭等,可對工件進行吸取、搬運、裝配、測量、拆解等操作,也可以根據智能視覺相機識別不同顏色對工件裝配。
機器人本體由六自由度關節組成,固定在型材實訓桌上,具有6個自由度,串聯關節型工業機器人安裝方式包括地面安裝、掛裝、倒裝
第1軸工作范圍為+170°/-170°,最大旋轉速度370°/s
第2軸工作范圍為+110°/-110°,最大旋轉速度370°/s
第3軸工作范圍為+40°/-220°,最大旋轉速度430°/s
第4軸工作范圍為+185°/-185°,最大旋轉速度300°/s
第5軸工作范圍為+125°/-125°,最大旋轉速度460°/s
第6軸工作范圍為+360°/-360°,最大旋轉速度600
最大的工作半徑為500mm
有效負載5kg
機器人示教單元有液晶顯示屏、使能按鈕、急停按鈕、操作鍵盤,用于參數設置、手動示教、位置編輯、程序編輯等操作。
2. 歐姆龍智能視覺檢測系統
配備一套歐姆龍FZ5-L350智能視覺系統,由視覺控制器、白色光源、視覺相機及監視顯示器等組成。用于檢測工件的特性,如數字、顏色、形狀等,還可以對裝配效果進行實時檢測操作。通過I/O電纜連接到PLC或機器人控制器,也支持串行總線和以太網總線連接到PLC或機器人控制器,對檢測結果和檢測數據進行傳輸。
3. 西門子可編程控制器單元
 配備西門子S7-1200可編程控制器,自帶以太網通訊模塊、數字量擴展模塊控制機器人、電機、氣缸等執行機構動作,處理各單元檢測信號,管理工作流程、數據傳輸?shù)热蝿铡?nbsp;
6. 四工位供料單元
由移動井式料庫、推料氣缸、無桿氣缸和光電傳感器組成,安裝在型材實訓桌上,用于將工件庫中的工件依次推出到環形輸送線。提供不同顏色的標準工件,雜色疊加等不合格工件。多工位的供料設計,使得供料方式多樣化,可以進行單一的上料,也可以進行不同顏色的組合上料,以及對上料速度進行控制,實現上料形式的多樣化。
7. 環形輸送單元
包含一套交流調速系統,由三菱D720變頻器、三相交流電機、環形板鏈(傳送帶)、光纖傳感器等組成,安裝在型材實訓桌上,用于傳輸工件。
8. 工件存儲盒供料單元
包含一套步進電機推桿、DM556步進驅動、料盒存儲槽等組成,安裝在型材實訓桌上,當一個工件存儲盒被取走會自動退出下一個工件存儲盒,用于工件存儲盒自動供料。
 9. 工件組裝單元
由工件存儲盒托盤及型材立柱組成,安裝在型材實訓桌上,用于裝配工件。工件盒內設有4個工件槽用于放置工件,機器人可以根據不同配方按照上位機設定顏色進行放置工件。
10. 倉庫單元
 由工件存儲盒托盤及型材立柱組成,安裝在型材實訓桌上,機器人用于放置裝配完的組件進行堆垛,也可以通過機器人對裝配完成的組件進行拆垛。
11. 廢品回收桶
安裝在型材實訓桌左后側,用于機器人自動放置被檢測出來的無用工件或不合格品。
12. 以太網路由器
以太網路由器將PLC、機器人控制器、智能視覺控制器組成一個以太網局域網,進行數據的相互傳輸,實現工業現場控制系統的高層次應用,同時可以培養和考核學生對工業網絡的使用技能。
13.實驗室遠程管理系統軟件
該系統集成遠程實驗臺電源管理系統,通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態;單獨開啟關閉學生實驗臺電源;全部開啟或全部關閉實驗臺電源功能;定時開啟關閉電源功能。
該系統還可通過 PC 控制終端進行實訓考核,也可通過手持移動控制終端進行實訓考核,可自由設定任意一處與電控模塊引腳有關的各種常見故障,故障類型包括:線路斷路、對地短路、接觸不良,偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障,共 24 路故障設置??筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障,共192 路故障設置??筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
 所有配備驅動模塊的實訓設備,均可通過內置的專用新型無線數據傳輸模塊無線組網,實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡,通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等,并生成趨勢曲線。
14.便攜式電子信號測試記錄模塊
1)具備電壓、電流、溫度采集,可以記錄觀察電壓、電流跳變的圖像數據,精度±0.05%真有效值測量USB數據傳輸,彩屏LCD顯示
2)具有示波器、虛擬頻譜儀、虛擬萬用表、虛擬數字量輸入輸出模塊。
3)集雙通道電子信號圖像數據采集記錄儀、頻譜分析儀和邏輯分析儀于一體,不低于20M,具有1KHz基準方波輸出接口;圖像數據可以按時間和電壓輸出到EXCEL、BMP和OSC;數據記錄最大4G;FFT、相關和功率譜頻譜分析,F(xiàn)FT支持8~1048576點的選擇,支持triangular、cosine、Bohman、Parzen等 18種窗
4)功率譜支持自功率譜和互功率譜的計算;相關支持自相關和互相關的計算;
5)虛擬任意波形輸出模塊,頻率25Mz ,輸出波形:正弦波,三角波,方波,TTL,任意波形。
6)虛擬萬用表模塊:直流電壓,量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V;交流電壓測量,量程60.00mV 、600.00mV、6.00V、60.00V、600.0V;直流電流測量,量程 60.00mA 、600.00mA 、6.000A、10.00A;交流電流測量,量程60.00mA、600.00mA、6.000A、10.00A;電阻測量,量程 600、6.000 K、60.00 K、600.0 K、6.000 M 、60.00 M;電容測量,量程40.00nF、400.00nF、4.000uF、40.00uF、400.0uF;二極管測量 0V~2.0V
四、工業機器人與智能視覺系統應用實訓平臺軟件介紹
1. 機器人調試編程軟件
本設備使用機器人專用調試編程軟件,可以對機器人進行編程和調試。該軟件具有文本編輯區、位置列表區、屬性指示區、項目管理區等窗口,可以對機器人進行調試。調試時可對機器人進行如下操作:程序編輯、伺服開和關、運行速度設置、各關節位置給定、運行和停止、單步執行指令、連續執行指令、程序跳轉執行等。同時該軟件提供底層驅動接口函數,可供用戶進行二次開發使用及進行深層次機器人控制技術的研究。
2. 工件裝配流程編輯軟件
提供一個本設備專用的工件裝配流程編輯軟件,通過PLC下載口與PLC進行數據傳輸,可以將工件的裝配流程進行隨意編輯,并下發給PLC。每組的三個工件盒,每個工件盒的四個工位都可以設置成需要的工件,可選編號、顏色、高度,不同位置可選相同工件。軟件配合PLC和機器人程序,實現工件裝配流程的多樣化。
五、工業機器人與智能視覺系統應用實訓平臺實訓項目
1. 機器視覺系統的原理、使用和調試
2. 六軸工業機器人系統的原理、使用和調試
3. 六軸工業機器人坐標系統和機器視覺坐標系統標定及相互轉換
4. 工業機器人與機器視覺系統綜合應用的安裝與調試
5. 機器視覺系統模板設置、編程與調試
6. 通過示教單元手動調試工業機器人
7. 通過示教單元設置、修改各控制點坐標
8. 通過示教單元編寫、修改工業機器人程序
9. 機器人追蹤坐標整定
10. 工業機器人系統的軟件二次開發編程
11.智能視覺圖像輸入編輯與調試
12.智能視覺結果給出編輯與調試
13.智能視覺顏色比對測量
14.智能視覺編號比對測量
15.智能視覺尺寸比對測量
16.智能視覺角度測量
17. 智能視覺系統與工業機器人綜合應用
18.PLC程序編程與調試
19.智能視覺系統與工業機器人綜合應用

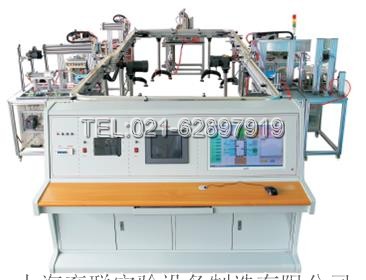

SHYL-ZNJQ01型機電一體化柔性生產線綜合實訓系統(帶機器人工程型)

一、產品概述
1、組成
柔性系統須有五個分系統構成即:數字化設計分系統、模擬加工制造分系統、檢測裝配分系統、生產物分流系統和信息管理分系統。它應包含供料單元,操作手單元,搬運單元,加工單元,搬運單元,圖像檢測單元,機器人單元,安裝單元,提取單元,分類存儲單元,環形輸送單元,總控平臺等多個單元模塊。系統具有可進行小批量多品種柔性加工、無人值守加工生產能力等,采用數字化信息系統管理模式,每一臺設備均采用網絡型式對外聯接,由服務器統一管理生產過程中的各種數字聯接任務,具有現代化柔性制造加工系統的特征

機電一體化柔性生產線綜合實訓系統,五個分系統構成即:數字化設計分系統、模擬加工制造分系統、檢測裝配分系統、生產物分流系統和信息管理分系統。它應包含供料單元,操作手單元,搬運單元,加工單元,搬運單元,圖像檢測單元,機器人單元,安裝單元,提取單元,分類存儲單元,環形輸送單元,總控平臺等多個單元模塊


2、功能
既能完成認知型和綜合型實驗實訓,又能完成開發設計型實驗實訓,還能實現學生現場動手操作和網絡計算機同步觀測與分析相結合;對樣件具有全程演示及生產能力;系統應具有全自動控制功能,能充分展示現代工業中進行數字化管理生產的各個環節;系統應具有單機獨立控制、獨立運行功能;系統應具有啟??刂?、動態作業計劃調度、庫存資源動態顯示、系統故障診斷與處理、工件位置動態顯示等等功能。
該系統除能服務于工程訓練實踐教學環節外,還應能覆蓋相關課程,并能進行相關的實踐性教學環節,具體如下:
(1)可服務的相關課程
機器人技術基礎與操作、機械制造基礎、機械工程測試技術、機電傳動控制、液壓與氣壓傳動、機器人技術與應用、機電一體化系統設計、數控技術、機電系統仿真、CAD/CAM、PLC原理及應用、數字化制造技術、機電設備故障診斷、先進制造技術、多軸數控加工技術、虛擬與仿真技術等,和其它相關課程。
(2)教學演示類項目
柔性化加工系統演示、遠程控制演示、機電控管一體化技術演示、自動傳輸系統演示、工件自動裝配演示、機器人編程使用、產品自動倉儲系統演示等等。
(4)專業綜合訓練類、設計類等項目
機械制造技術項目綜合訓練、機床檢測綜合實驗、數字化技術項目綜合訓練、多軸數控技術項目綜合訓練、機電控制綜合實驗、機電一體化系統綜合設計、機電一體化系統綜合設計、工件傳輸線應用設計、工件裝配項目應用設計、立體倉庫應用設計、氣壓系統應用設計、系統供電方案應用設計、計算機輔助工藝規程設計、數據庫應用及開發、總控系統的應用與開發、傳感器應用與選擇、PLC應用編程設計、PLC網格通訊應用、伺服驅動應用、人機界面編程設計、遠程組態系統設計、生產實習、畢業實習、畢業設計等等。
(5)智能實驗室管理考核系統
1、系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器,中文菜單式觸控操作界面,人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。可作學生機登錄實訓與考核的操作終端,也可作教師機登錄出題設故的操作終端。
2、集成無線實驗電源管理系統,通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態;單獨開啟關閉學生實驗臺電源;全部開啟或全部關閉實驗臺電源功能;定時全閉功能;控制范圍>50m;控制能力>50臺。
3、集成無線考核系統能實現密碼登錄系統,設置數據庫路,系統測試(查詢設備),學生庫設置,題庫與題庫等級設置,學生鍵盤設置,考核故障發布考核試卷提取與存儲考核時間設置與啟動,考核成績查詢,考核成績打印,登錄密碼修改與恢復。
4、學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能,學號查詢,故障解除,時間查詢,分數查,設備號查詢。
二、技術性能
1.輸入電源:單相三線~220V±10% 50Hz
2.工作環境:溫度-10℃~+40℃  相對濕度≤85%(25℃)海拔<4000m
3.裝置容量:<2.5kVA
4.外形尺寸:7000mm×4500mm×2400mm
5.安全保護:具有漏電保護,安全符合國家標準
三、實訓內容
1、PLC的設計與應用
(1)數據傳輸功能實訓
(2)定時、計數、移位功能實訓
(3)比較功能實訓
(4)步進功能的應用實訓
(5)跳轉功能的應用實訓
(6)子程序調用功能的應用實訓
(7)中斷控制功能的應用實訓
(8)變頻調速的PWM控制功能的應用實訓
(9)伺服電機速度位置控制功能的應用實訓
(10)檢測系統的程序設計
(11)變頻調速環行自動傳輸系統的程序設計
(12)自動儲存系統的程序設計
2、傳感器技術及應用
(1)光電傳感器的特性研究及應用
(2)電感傳感器的特性研究及應用
(3)電磁傳感器的特性研究及應用
(4)位置傳感器的特性研究及應用
3、氣動控制技術
(1)電控氣動閥的工作原理及應用
(2)真空發生器的工作原理及應用
(3)氣動二聯體的工作原理及應用
(4)各種氣缸的工作原理及應用
4、運動控制系統
(1)伺服電機定位的控制技術
(2)直流電機的控制技術
(3)交流電機的變頻調速技術
(4)步進電機的定位控制技術
5、組態監控及人機界面技術
(1)組態監控軟件的基本應用
(2)組態監控軟件通信應用實訓
6、機械結構訓練技術
(1)同步帶傳動機構的設計及特性研究
(2)直齒輪傳動機構的設計及特性研究
(3)錐齒輪傳動機構的設計及特性研究
(4)直線導軌的設計及特性研究
(5)滾珠絲桿的特性研究及應用
7、故障檢測技術技能培訓
(1)程序故障設置的排除訓練
(2)參數故障設置的排除訓練
(3)電氣接線故障設置的排除訓練
(4)機械故障設置的排除訓練
8、網絡通訊技術和PROFIBUS總線技術
(1)網絡通訊基礎的原理與應用
(2)PROFIBUS-DP模塊的研究與應用
(3)PROFIBUS通訊協議的研究與應用
(4)PROFIBUS主站與從站之間的通訊研究
9、工業機器人實訓
(1)工業機器人示教單元使用
(2)工業機器人基本指令操作與位置點設置
(3)工業機器人軟件使用
(4)工業機器人工件的跟蹤抓取
(5)工業機器人成品組裝與入庫
四、系統組成
1、系統的硬件由九個基本單元站組成
(一)總控平臺
總控平臺主要由單相電網電壓指示、電源控制部分、控制主機、狀態指示燈、10.4英寸工業彩色觸摸屏S7-315主機,電腦等組成,主要完成監視各分站的工作狀態并協調各站運行,完成工業控制網絡的集成。

友情提示:
1、設備采購:請核對機電一體化柔性生產線綜合實訓系統的貨物型號,核實機電一體化柔性生產線綜合實訓系統的數量及配件,及機電一體化柔性生產線綜合實訓系統數量。
2、設備安裝調試和培訓:為用戶現場安裝機電一體化柔性生產線綜合實訓系統實驗室設備,并進行機電一體化柔性生產線綜合實訓系統操作培訓。
3、質保:上海育聯將為用戶提供機電一體化柔性生產線綜合實訓系統產品說明書內的質保條件和質保期,在質保范圍內提供對機電一體化柔性生產線綜合實訓系統的免費維修,超出條件承諾時提供對機電一體化柔性生產線綜合實訓系統的有償提供維修;
4、貨期:機電一體化柔性生產線綜合實訓系統的發貨期為參考值,如您需要確認機電一體化柔性生產線綜合實訓系統的精確貨期,請與上海育聯的銷售人員聯系;
5、如需了解機電一體化柔性生產線綜合實訓系統更多的信息和幫助,請致電:021-62987919 ,我們將由專業人員為您提供有關機電一體化柔性生產線綜合實訓系統更多的產品信息和技術。

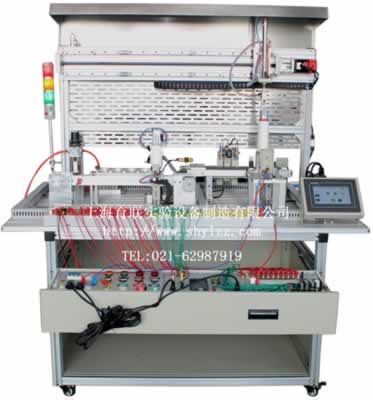

YLGJD-95小型循環控制實訓系統

一、小型循環控制實訓系統簡介

“YLGJD-95小型循環控制實訓系統”是依據機電一體化教學的要求而精心研制的。它在接近工業生產制造現場基礎上又針對教學及實訓目的進行了專門設計,強化了機電一體化的安裝與調試能力。實訓裝置由型材導軌式實訓臺、典型機電一體化設備機械部件、PLC模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊(包含上料單元、皮帶輸送檢測單元、氣動機械手搬運單元、物料傳送倉儲單元、物料返回單元)、觸摸屏、接線端子排和各種傳感器等組成。采用開放式和拆裝式結構,可根據現有的機械部件組裝生產設備,使整個裝置能夠靈活的按實訓教學或競賽要求組裝具有生產功能的光機電一體化設備。模塊采用工業標準結構及抽屜式模塊放置架,互換性強。

小型循環控制實訓系統集運動控制、氣動控制、變頻調速、步進電機驅動、伺服電機驅動、傳感器檢測、可編程控制、時序邏輯控制于一體。通過基于該實訓系統的使用、訓練和培訓,能充分鍛煉操作者團隊協作能力、計劃組織能力、自動線安裝與調試能力、工程實施能力等。同時適合學生進行課程設計、畢業設計。

二、小型循環控制實訓系統實訓項目小型循環控制實訓系統

任務一:氣動系統的安裝與調試

1.氣動方向控制回路的安裝

2.氣動速度控制回路的安裝

3.氣動順序控制回路的安裝

4.氣動機械手的安裝

5.氣動系統氣路的連接

6.磁性開關的位置調整

7.氣動系統調試

任務二:變頻器、步進電機及驅動器、伺服電機及驅動器的安裝與調試

1.變頻器與交流電機主電路的連接

2.變頻器面板的參數設置與操作

3.變頻器面板控制交流電機調速

4.通過變頻器外部端子控制電機啟停

5.步進電機及驅動器的選型

6.步進電機的控制回路連接

7.步進電機的調試

8.伺服電機及驅動器的選型

9.伺服電機的控制回路連接

10.伺服電機的調試

任務三:機電設備的安裝與調試

1.上料單元的安裝與調試

2.交流電機傳動裝置的安裝與調試

3.工業編碼器安裝和同軸度的調整

4.物料檢測傳感器的安裝與調試

5.氣動機械手裝置的安裝與調試

6.步進電機傳動裝置的安裝與調試

7.伺服電機傳動裝置的安裝與調試

8.絲杠導桿的安裝與調試

9.平面巷式倉庫位的安裝與調整

10.觸摸屏的安裝與調試

11.機電一體化設備控制回路安裝調試

12.自動生產線整體控制回路安裝調試

任務四:電氣控制電路的安裝與PLC編程

1.電動機正反轉控制電路的連接與程序編寫

2.電動機調速控制電路的連接與程序編寫

3.電機閉環定位控制電路的連接與程序編寫

4.皮帶輸送檢測程序編寫

5.氣動順序動作控制程序編寫

6.氣動機械手控制程序編寫

7.步進電機控制電路連接及控制程序編寫

8.伺服電機控制電路連接及控制程序編寫

9.觸摸屏電路的連接及控制畫面編寫

10.機電一體化設備控制程序編寫

11.自動生產線控制程序編寫

任務五:自動控制系統的安裝與調試

1.多種傳感器的安裝與調試

2.皮帶輸送檢測的自動控制

3.機械手的自動控制

4.物料返回單元的自動控制

5.機電一體化的自動控制

6.PLC控制系統的安裝與調試

7.自動生產線的安裝與調試

任務六:區分不同物料系統的設計

1.自動生產線的安裝與調試

2.區分物料的程序編寫

3.調節三種傳感器:識別并分揀黃色(鐵質、鋁質、尼龍)、紅色(鋁質、尼龍)物料

三、小型循環控制實訓系統技術性能

1.輸入電源:三相四線(或三相五線)~380V±10%50Hz

2.工作環境:溫度-10℃~+40℃相對濕度≤85%(25℃)海拔<4000m

3.裝置容量:<1.0kVA

4.外形尺寸:1500mm×800mm×1500mm

四、小型循環控制實訓系統系統組成

光機電氣一體化閉環控制實訓系統主要由型材實訓臺、上料單元、皮帶輸送檢測單元、氣動機械手搬運單元、物料傳送倉儲單元、物料返回單元、PLC模塊、變頻器模塊、按鈕模塊、電源模塊、各種傳感器、觸摸屏、物料、I/O接口板和氣管等組成組成,完成上料、檢測、分揀、搬運、傳輸、分類、儲存、再回到初始位置,是典型的光機電一體化閉環實訓平臺。
