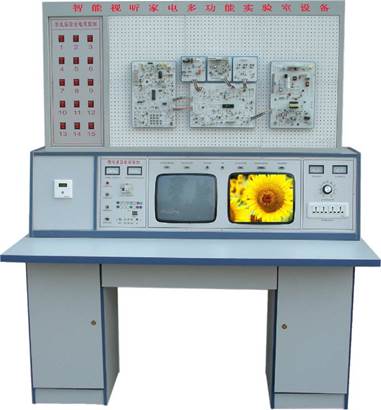

YLJST-97A  智能型家庭視聽影院綜合實驗室設備(第七代)

實驗單元板配置：

1、I2C彩電總線控制遙控及鍵控部分實驗線路板；

2、I2C彩電CPU  VIF/SIF、V、C、D信號處理實驗線路板；

3、I2C彩電音效處理及功率放大實驗線路板；

4、I2C視頻放大、行場掃描實驗線路板；

5、I2C彩電開關電源實驗線路板；

6、TA黑白電視機高頻頭、中放、伴音和視放實驗線路板；

7、TA黑白電視機行場掃描實驗線路板；

8、黑白電視機穩壓電源實驗線路板；

9、錄音、放音、功率放大實驗線路板；

10、調頻、調幅超外差式立體聲收音機實驗線路板；

11、UPC黑白電視機高頻頭中放伴音視放實驗線路板；

12、UPC黑白電視機行場掃描實驗線路板；

13、分立黑白電視機中放電路單元板；

14、黑白電視機行場掃描實驗線路板；

15、分立黑白電視機伴音鑒頻、伴音功放實驗線路板；

16、VCD穩壓電源實驗線路板；

17、VCD機芯、伺服及解碼電路實驗線路板；

18、VCD電腦控制及顯示電路實驗線路板；

19、功放前置放大及顯示電路實驗線路板；

20、功放電源及功率放大電路實驗線路板。

實驗臺主要組件配置：

1、彩色、黑白電視信號發生器

2、全隔離調壓器(內置式)

3、彩色、黑白14寸顯像管(彩管為西安彩虹新管)

4、便攜式500型萬用表

5、內置式5.1聲道揚聲器(8只嗽叭)

6、電壓電流指示表

7、電源空氣開關、帶短路和漏電保護

8、隔離電源輸出插座

9、有線電視信號輸出結構

10、立體聲耳機插座及耳機

11、直流電源發生器有多種輸出電壓供選用；

功能與實驗、實訓裝置（機種配置）：

1、數碼卡拉OK、立體聲功放

2、全自動遙控彩色電視機(東芝二片)

3、TA集成黑白電視機

4、調頻調幅收音機

5、錄音機

6、彩色信號發生器

7、DVD視盤機

8、UPC黑白電視機

9、分立黑白電視機

10、三洋單片彩電(I2C總線控制)

11、5.1聲道環繞功率放大器

12、大功率音箱

●部分實驗板圖例：
