1

智能樓宇通用一體化實訓臺

十字安裝示圖

排列安裝示圖

(1)總體電源輸入：AC220V，第三方式接地。

(2)直接電源輸出：四路單相三芯暗插座，AC220V。

(3)受控控制方式：空氣開關（帶漏電保護）、運行、停止按鈕。

(4)受控保護方式：10A單相漏電保護開關、直流開關電源。

(5)受控電源輸出：安全型插拔接口，AC220V、DC24V、DC12V、

(6)總線連接接口：2#安全型插拔接口，1.25mm2，大容量8位。

(7)計算機網絡接口：RJ45超五類屏蔽（10/100Mbps）;可選擇配置的系統模塊：火災自動報警及消防聯動控制單元、主機控制模塊、探測報警模塊、廣播電話制模塊、聯動控制模塊、廣播電話主機模塊、對講門禁及室內安防控制單元、住戶模塊、大樓模塊、小區模塊、防盜報警單元、閉路電視監控及周邊防范單元、智能一卡通單元、智能巡更管理單元、智能家居單元、三表遠傳自動計量單元；該類產品為工位型產品，適合于多次拆卸安裝、接線和調試訓練。

2

火災自動報警及消防聯動控制單元

（1）輸入電源：?jiǎn)蜗嗳€（AC 220V±10% 50Hz）;

(2）工作環境：溫度-10℃+40℃ 相對濕度<85% 海拔<4000m;

（3）裝置容量：<1.5kVA;

（4）模塊尺寸約：700mm×600mm;X40mm

系統配置：

A、 消防報警聯動監控計算機中心：

主機控制模塊 ：1、通用網孔板1套；2、接線模板1套；3、火災報警控制器1臺；4、總線隔離模塊1只；5、電子編碼器1只。

B、 消防報警聯動系統實驗?zāi)M系統：

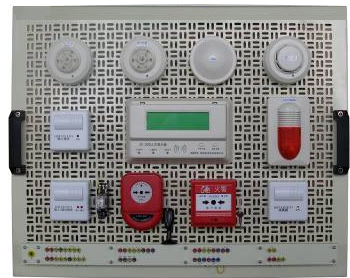

探測報警模塊：1、通用網孔板1套；2、接線模板1套；3、樓層顯示盤1臺；4、智能可燃?xì)怏w泄露探測器1只；5、點型光電感煙探測器1只；6、差定溫感溫探測器1只；7、編址接口模塊1只；8、編碼手動報警按鈕1只；9、編碼消火栓報警按鈕1只；10、消防警鈴1只；11、聲光報警器1只；12、模擬壓力開關1個；13、模擬噴淋水流指示器1個。

C、聯動控制模塊：

1、通用網孔板1套；2、接線模板1套；3、編碼單輸入模塊2只；4、編碼單輸入/單輸出模塊2只；5、模擬消防水泵,渦輪風機2臺；6、模擬噴淋水泵,渦輪風機2臺；7、模擬正壓風機,風機1臺；8、模擬排煙風機,風機1臺；9、模擬電梯,信號燈1個；10、模擬卷簾門,

3

照明監控模塊

  本模塊控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、時鐘控制器、照度傳感器、動靜探測器、遙控器、仿真燈具、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。

（1）實訓功能：

能進行各種燈光照明系統操作演示、直接數字控制器(DDC)的操作與編程、時鐘控制的編程與操作、照度自動調節控、動靜探測控制制、區域場景控制、手動遙控器控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

（2）實訓項目?jī)?nèi)容：

 實訓項目一：時鐘控制的編程與操作實訓

 實訓項目二：照度自動調節控制實訓

 實訓項目三：動靜探測控制實訓

 實訓項目四：區域場景控制和手動遙控器控制實訓

 實訓項目五：線路故障的判斷與處理

 實訓項目六：設備故障的判斷與處理

 實訓項目七：設計并安裝一個簡易應用系統

 實訓項目八：設計有關控制點位信息表格

 實訓項目九：組態軟件設計實訓項目

 實訓項目十：系統調試實訓項目

（3）系統技術指標：

工作電壓：?jiǎn)蜗嗳€220V±5%  50Hz

整機容量：＜300W

外型尺寸：70×60×80cm

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

可擴展，可兼容，LON總線通訊方式

輸出，8點、IO/DO   輸入，11點AI/DI

信號方式；干觸點/0-20MA/0-10A/發10K

5

防盜報警模塊（BOSCH）

大型報警主機：它廣泛應用于小區住宅及周界報警系統、大樓安保系統、以及工廠、學校、倉庫等各類大型安保系統?？蓪?shí)現計算機管理，并方便地與其它系統集成。自帶8個防區，以兩芯總線方式可擴展240個防區，共248個防區；有200組個人操作密碼，30種可編程防區功能；可選擇多種防區擴展模塊，如主防區鍵盤DS6MX等；可實現與計算機的直接連接；可實現鍵盤編程或遠程遙控編程；可接15個鍵盤，分為8個獨立分區，可分別獨立布防/撤防小型報警主機：具有六防區擴展功能，具有防拆功能；工作溫度：-20℃～+50℃；防區響應時間：500mS；探測器：具有6種有線探測器：紅外對射探測器、幕簾探測器、紅外探測器、感煙探測器、門磁、緊急按鈕和1種無線探測器。報警器：具有2類報警器：電話報警器、聲光報警器。監控軟件：配備安防監控軟件,可以實現對大型報警主機的信息管理和報警控制；該類產品為工位型產品，適合于多次拆卸安裝、接線和調試訓練

6

可視門禁對講模塊

（1）實訓屏框架:控制屏框架采用優質冷軋鋼板加工，表面亞光密紋噴塑而成。具有堅固耐用，外形美觀等特點。另外在框架的下面應裝設四只帶剎車的方向滑輪，便于實訓裝置固定和移動，利于實訓使用及建設。

（2）網孔板:網孔板采用優質冷軋鋼板加工，雙表面亞光密紋噴塑而成。具有堅固耐用，不易變形等特點。

（3）歐式數碼門口機:4*4數碼式按鍵，可以實現呼叫樓號在1～997之間、單元號在1～99之間、房間號在1～8999之間的任何一個住戶。小區門口機支持公用密碼開門。具有防拆報警功能。每個小區可支持1～9個小區門口機。在線設置本小區門口機地址，方便工程調試；可視小區門口機內置紅外線攝像頭及紅外補光裝置，對外界光照要求低?？稍O(shè)置開鎖延時時間（1～99秒）。小區門口機支持刷卡開門和刷卡巡更等操作，多可以管理20000張卡片。小區門口機可以同時控制電控鎖和電磁鎖（或電插鎖）。

（4）管理中心機:采用CAN總線技術聯網，系統穩定，性價比高。液晶顯示，直觀易懂。中英文操作界面，易學、易會。可自動監視單元門口，循環顯示單元門口圖像。實時記錄報警、故障和運行等數據?？山玉g電腦，實現信息交互。

（5）數碼室外主機:4*4數碼式按鍵，可以實現在1~8999間根據需求選擇任意合適的數字來對室內分機進行地址編碼。每個室外主機通過層間分配器可以掛接多2500臺室內分機。支持兩種密碼（住戶密碼、公用密碼）開鎖，便于用戶使用和管理。每戶可以設置一個住戶開門密碼。支持脅迫報警，住戶在開門時輸入脅迫密碼可以產生脅迫報警。支持單元多門系統，每個單元可支持1～9個室外主機。密碼保護功能。當使用者使用密碼開門，三次嘗試不對時，呼叫管理中心。在線設置室外主機和室內分機地址，方便工程調試?？梢暿彝庵鳈C(jī)內置紅外線攝像頭及紅外補光裝置，對外界光照要求低。彩色可視室外主機需增加可見光照明才能得到好的夜間補償。帶IC卡室外主機支持住戶卡、巡更卡、管理員卡的分類注冊，可執行刷卡開門和刷卡巡更的操作，多可以管理900張卡片。可設置開鎖延時時間（1～99秒）。室外機可以同時控制電控鎖和電磁鎖（或電插鎖）。

（6）液晶壁掛室內分機:可實現與室外主機、門前鈴、管理中心機、小區門口機的可視對講。具有單元門、住戶門鎖控功能。支持一戶多室內分機，同戶室內分機互呼；當單元具有多個入口時，可依次監視本單元室外主機。支持小區信息發布（與相應的聯網設備配套使用）。提供8路報警接口，支持火警、盜警、門磁、窗磁、燃?xì)庑孤┑葓?bào)警。室內分機可擴帶緊急求助按鈕，具有緊急求助功能。提供8首和弦音樂鈴聲可選。提供100mA/12V輸出，可為外接傳感器供電?？赏饨泳?，為警鈴提供50mA/14.5V～18V輸出。具有戶戶對講功能。具有免擾功能，該類產品為工位型產品，適合于多次拆卸安裝、接線和調試訓練。

7

智能一卡通模塊

1、功能特點及概述：

結合當今人力資源管理現狀與需求，以人事、考勤、薪資管理為核心，以打造一流的人力資源管理體系為目的，形成了一整套全面整合、高效智能的專業管理方案。整套方案覆蓋了人員招聘、員工信息、智能考勤、薪資結算、績效考核、培訓發展等人力資源管理方面的各個環節，高度集成式的功能模塊將繁雜的人事信息“連點成線”“連線成片”，形成一張多層次的人事檔案網絡，力求為企業打造穩定、堅固的人力資源架構，依托人力資源戰略規劃使企業健康、平穩地前行，贏得更多發展空間。

系統模塊分種模擬防真門進行通信控制，安裝有手/自動控制和呼叫開門，遠程式開門、密碼開門等。通過軟件的管理與操作設備發卡進行門禁模擬管理，人事考勤管理為一體的綜合設備，也可與本公司對講系統模塊進行聯機實訓實驗。

特點：能單運行，開關門，手動開門，門鈴呼叫，RS485協議接口，發卡管理、人事考勤管理等。

2、實訓項目：

實訓項目一：門禁管理及考勤系統硬件的認識

實訓項目二：門禁管理軟件的基休操作

實訓項目三：門禁管理發卡的操作

實訓項目四：門口機的操作與接線

實訓項目五：人員考勤的管理與操作

實訓項目六：卡片的制作與人員的管理

實訓項目七：系統的結構與硬件的安裝

實訓項目八：與對講系統的擴展聯機實訓

實訓項目九：可通過本系統模塊進行單一系統的實訓

3、系統技術指標：

工作電壓：?jiǎn)蜗嗳€220V±5%  50Hz

整機容量：＜300W

外型尺寸：70×60×80cm3

8

樓宇空調機組監控系統實訓模塊

1、系統實訓功能：

能進行各種空調系統控制操作的演示、DDC控制器的操作與編程、新風機控制、溫、溫度傳感器的安裝與連接、水閥門驅動器的安裝與連接、風門驅動器的安裝與連接、壓差傳感器的安裝與連接、防凍開關的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

2、系統技術指標：

工作電壓：?jiǎn)蜗嗳€220V±5%  50Hz

整機容量：＜300W

外型尺寸：70×60×80cm3

3、系統主要配置：

空調模擬系統、DDC控制器、客戶端軟件、空調系統控制軟件、

客戶端電腦自備、

4、可以做的實訓項目

實訓項目一：設備的安裝操作

實訓項目二：系統接線操作

實訓項目三：新風溫度測量

實訓項目四：回風及室內溫度測量

實訓項目五：空調機組的啟停、故障檢測操作

實訓項目六：DDC現場控制器編程檢測操作

實訓項目七：壓差開關控制操作

實訓項目八：風閥驅動器的安裝調試操作

實訓項目九：線路故障的判斷與處理

實訓項目十：設備故障的判斷與處理

實訓項目十一：設計并安裝一個簡易應用系統

實訓項目十二：設計有關控制點位信息表格

實訓項目十三：組態軟件設計實訓項目

實訓項目十四：系統調試實訓項目
