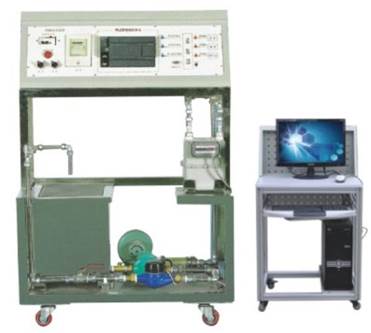

YLTLY-123型 遠程抄表系統實訓裝置

一、遠程抄表系統實訓裝置系統概述

自動抄表（AutomaticMeterReading-AMR）是指利用微電子和計算機網絡、傳感等技術自動讀取和處理表計數據，將城市居民的用水、電、氣信息加以綜合處理的系統。

本實訓裝置數據采集器采用S7-200 PLC，上位機軟件采用力控組態軟件，是根據目前我國建筑電氣、樓宇智能化專業實訓內容精心設計的，通過對象系統可以完全模擬三表在現場中的各種收費及控制情景。

二、遠程抄表系統實訓裝置系統特點

1.抄表系統包含水表、電表、氣表三種表計

2.上位機軟件采用力控組態軟件

3.采集器采用西門子PLC

三、遠程抄表系統實訓裝置技術指標

1.系統工作電壓：?jiǎn)蜗嗳€～220V±5% 50Hz

2.整機容量：＜3kVA

3.外形尺寸：1000mm×550mm×1300mm

4.安全保護：具有漏電自動保護裝置

四、遠程抄表系統實訓裝置實訓項目

1.系統設備認識

2.智能水表操作

3.智能燃?xì)獗聿僮?/P>

4.智能電表操作

5.上位機軟件組態

6.抄表系統綜合

五、遠程抄表系統實訓裝置基本配置

1.源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

(1)單相交流電220V 50Hz，帶有過流保護

(2)電源指示燈

(3)電源指示儀表

2.樓宇實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。

3.水表、電表、氣表

三表輸出信號均為脈沖信號，分別完成對用水量、用電量及用氣量的計量。

4.采集器

采集器采用S7200 PLC，通過抄表程序，不僅可以自動計量三表數據，而且具有斷電保持功能。

5.上位機軟件
