YLALY-100型 防盜報警系統實訓裝置

一、防盜報警系統實訓裝置系統概述

“防盜報警系統實訓裝置”是依據目前高等院校建筑電氣、樓宇智能化專業的實訓內容精心設計的綜合實訓裝置。該實訓裝置結合了當前安防市場中防盜的新技術，采用著名的德國BOSCH安防報警系統，系統成熟穩定，實訓內容豐富。該裝置還包含了各類型的報警探測器和帶監視器的聯動設備，能讓教學研究人員全面認識掌握防盜報警系統的各種應用模式，為教學實訓研究防盜報警技術提供良好的教學平臺。

本實訓系統能進行各種模擬防盜報警系統聯動操作演示、系統的設置、編程、線路設計、線路及設置故障的判斷及排除等實訓和實訓內容。

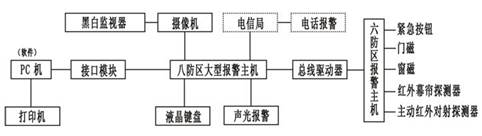

二、防盜報警系統實訓裝置結構框圖

三、防盜報警系統實訓裝置特點

1.該實訓裝置結合了當前安防市場中防盜的新技術，關鍵設備全部使用安防報警系統,系統穩定性強。

2.該裝置不僅包含了各種類型的報警探測器、還有帶攝像機等聯動設備

3.上位機軟件可實現一定的布撤防功能，可實現分組管理

四、防盜報警系統實訓裝置技術參數

1.輸入電源：單相三線～220V±15%，50Hz

2.環境溫度：-20℃～+45℃

3.裝置容量：＜1kVA

4.外形尺寸：1650mm×800mm×1500mm

5.安全保護：具有漏電自動保護裝置

五、防盜報警系統實訓裝置實訓內容

1.防盜報警系統的情形模擬

2.各類報警探測器與報警主機的安裝與連接

3.大型報警主機液晶鍵盤的基本操作與編程

4.大型報警主機操作與編程

5.六防區報警主機鍵盤的使用

6.各權限密碼設置的編程與驗證

7.防破壞功能的驗證

8.布防后延時的設置

9.攝像機的安裝及報警聯動

10.防盜報警軟件操作

11.電話報警

12.防盜系統報警

13.線路故障的判斷與處理

14.設計并組建一個報警系統

六、防盜報警系統實訓裝置基本配置

1.電源控制屏（鐵質雙層亞光密紋噴塑結構）

提供交流電源（帶有過流保護措施）：單相交流電 220V 50Hz

2.樓宇實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。

3.豪華型電腦桌（鐵質雙層亞光密紋噴塑結構）

桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀；設有一個柜門，可用于放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定，有利于實訓室布局。

4.大型報警主機

廣泛應用在小區住家及周界報警系統、大樓安保系統、以及工廠、學校、倉庫等各類大型安保系統。可實現計算機管理，并方便地與其它系統集成。

(1)自帶8個防區，以兩芯總線方式可擴展240個防區，共248個防區；

(2)有200組個人操作密碼；30種可編程防區功能；

(3)可選擇多種防區擴展模塊，如主防區鍵盤DS6MX等；

(4)可實現與計算機的直接連接，

(5)可實現鍵盤編程或遠程遙控編程；

(6)可接15個鍵盤，分為8個獨立分區，可分別獨立布防/撤防

5.小型報警主機

(1)具有六防區擴展功能，具有防拆功能。

(2)工作溫度：-20℃～+50℃

(3)防區響應時間：500毫秒。

6.探測器

具有6類探測器：紅外對射探測器、幕簾探測器、紅外探測器、門磁、窗磁、緊急按鈕。

7.報警器

具有3類報警器：電話報警器、聲光報警器、視頻監控裝置。

8.監控軟件

配備安防監控軟件,可以實現對大型報警主機的信息管理和報警控制。
