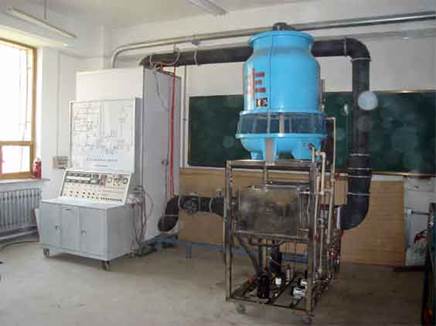

YLKT-153 中央空調模擬風管實驗裝置

中央空調模擬風管實驗裝置技術參數：中央空調模擬實驗臺是將中央空調結構微型化，同時保證了其完整性和系統的合理性及運行操作可視、明了的特點。極大的方便了學員對中央空調各循環系統的組成、功能及其運行的了解。演示中央空調夏天制冷、冬天制熱的空氣調節運行工況和風管及表冷器的工作工況，并可對其各工作點的運行參數進行監視。利用對相應參數的測量，進行熱平衡計算，從而對相應設備、運行工況進行評價。

規格：2500mm×2500mm×2000mm

功率：380V 6KW

中央空調模擬風管實驗裝置主要配置：控制臺及運行工況演示板，空調間排風模擬房，送風管，空氣熱濕處理段，蒸發器、冷凝器及水箱，冷卻塔、冷卻水泵、冷卻塔風機組成的冷卻水系統，由制冷壓縮機、壓力表、高低壓保護開關、冷凝器、儲液罐、電磁閥、液視鏡、膨脹閥及毛細管、蒸發器等組成制冷系統。由電熱鍋爐、流量計、散熱器（表冷器）、膨脹水箱、循環水泵等組成供熱系統。由電加熱器、表冷器、噴淋加濕器、通風機、通風管道、送風口、模擬空調間、回風口、回風調節閥、新風調節閥等組成空氣調節系統。II型由帶有標準信號輸出的壓力傳感器、差壓傳感器、溫度傳感器、濕度傳感器、數子電壓表、數子電流表、16路萬能信號輸入液晶漢化顯示巡檢儀、AC6010采集板組成的計算機數據采集，控制和自動數據分析處理功能的系統。
