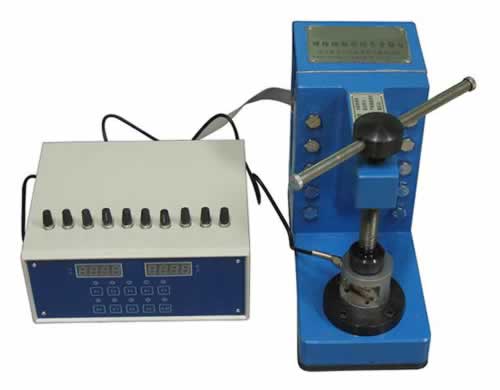

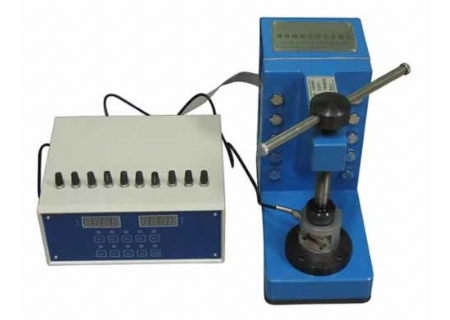

SHYL-JD361 螺栓組聯接綜合實驗臺

（一）螺栓組聯接綜合實驗臺簡介：

實驗臺以現代設計理念，現代測試手段，利用本公司專門研制的測試軟件通過計算機或本公司生產的多通道靜態應變儀，對螺栓組在受傾覆力矩時每個螺栓的受力情況進行分析，使學生掌握螺栓受力———變形規律，了解機械參數電測的基本方法和手段。該實驗設備可完成螺栓組在受傾覆靜態力矩作用下的受力——變形規律的分析；可對不同的剛度的螺栓受力——變形規律進行分析；實現了加載與檢測的數字化分析；利用軟件平臺實現了機械參數的可視化分析。

（二）螺栓組聯接綜合實驗臺主要技術參數:

1.測試螺栓電阻應變片阻值R=120Ω

2.靜態應變儀誤差范圍：±0.3%，±2字

3.靈敏度系數：K=1.0～9.99

4.連接螺栓工作直徑d=6.00mm

（三）螺栓組聯接綜合實驗臺基本配置:

1.檢測系統：控制系統一套

2.分析軟件：可適時顯示是個通道的應變變化值

3.隨機供應的附件清單

4.使用說明書

5.實驗指導書

（四）螺栓組聯接綜合實驗臺性能特點:

1.可完成螺栓組在受傾覆蓋靜態力矩作用下的受力變形規律的分析

2.實現了加載與檢測的數字化分析

3.利用軟件平臺實現了機械參數的可視化分析

（五）螺栓組聯接綜合實驗臺用材加工：

1.機座、立柱采用鑄鐵加工

2.加載臂采用45#鋼，工作螺栓材料分為鋁、銅、鐵

3.主要加工過程為：刨、車、磨、表面噴塑發黑鍍鉻

（六）螺栓組聯接綜合實驗臺實驗內容:

1.完成不同始拉力的連接與被連接的受力變形規律研究

2.實現了加載與檢測的數字化分析

3.利用軟件平臺實現了機械參數的可視化分析
