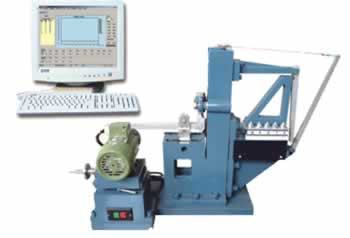

SHYL-JD371 螺旋組及單螺旋聯接動靜態綜合實驗臺

（一）實驗臺主要技術參數：

（1）交流單相異步電動機功率:P=90W

（2）電阻應變片阻擊：R=120靈敏度系數K=2.5

（3）電機轉速：1400r/min

（4）螺栓組試驗螺栓：10-M12

（5）被測處螺栓直徑：φ7mm

（6）被測處螺栓直徑：φ8mm

（7）單螺栓：M12

（8）電源：220V/90W

（9）重量：85KG

（10）外形尺寸：900X350X650(mm)

（二）實驗臺實驗功能：

1、螺栓應力試驗：

（1）了解托架螺栓組受翻轉力矩時各螺栓的受力分布情況

（2）根據受力分布情況確定托架底版旋轉軸線的位置

（3）將實驗結果與螺栓組受力分布的理論結論進行比較

2、單個螺栓試驗：了解受軸向載荷預緊螺栓聯接相對剛度的變化對螺栓總拉力的影響。

3、單個螺栓動載試驗：通過改變相對剛度，觀察螺栓中動應力幅植的變化。
