SHYL-JD375 凸輪機構實驗臺

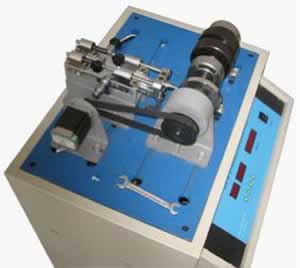

（一）凸輪機構實驗臺簡介：

SHYL-JD375 凸輪機構實驗臺采用了步進電機驅動系統和高精度光柵尺測量系統可以精確地測量出凸輪的真實運動軌跡及每角度的運動位移，通過計算機軟件可以精確繪出凸輪的真實廓線及速度，加速度。

（二）凸輪機構實驗臺主要技術參數：

57BYG250FB步進電機，細分驅動角度：0.1度

盤形凸輪4個（8種運動規律）

基圓半徑r＝40mm推桿升程h=15；

光柵尺：分辯率0.01mm；大測量行程50mm

圓柱凸輪1個

外形尺寸680×480×720mm；

重量：50kg

（三）凸輪機構實驗臺實驗內容：

1、盤形凸輪機構：

(1)通過計算機軟件對凸輪機構的運動參數進行優化設計。

(2)進行8種盤形凸輪機構推桿運動規律的的實測與仿真。

2、圓柱凸輪機構：

進行圓柱凸輪機構推桿運動規律的實測與仿真。
