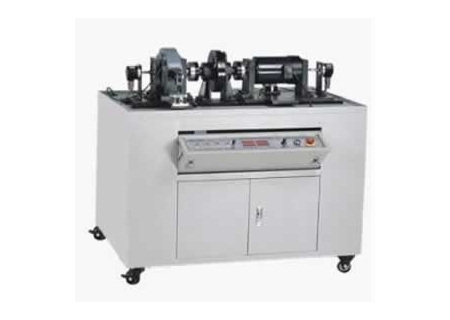

SHYL-JD378 齒輪傳動效率測試分析實驗臺

（一）齒輪傳動效率測試分析實驗臺簡介：

SHYL-JD378 齒輪傳動效率測試分析實驗臺齒輪傳動部件­­構成的減速器傳動系統是機械設計的主要內容，因此對不同類型的齒輪減速器傳動系統（包括聯軸節）的動態了解將使學生對減速器的設計有更加深刻的認識，以提高學生的綜合設計能力，同時煅練學生的動手能力。



（二）齒輪傳動效率測試分析實驗臺主要技術參數：

直流調速電機（1臺）：600W，調速范圍0-1500rpm

圓柱齒輪傳動（1臺）:速比：6.26或0.16

蝸輪副傳動（1臺）：速比：1：10

擺線針輪傳動（1臺）：速比：1：9

稱重傳感器（2個）：5Kg,20Kg

旋轉編碼器（2個）：1000脈沖

磁粉制動器（1臺）：大制動扭矩25Nm

實驗臺外形尺寸：1000x600x750

（三）齒輪傳動效率測試分析實驗臺性能特點：

1、齒輪傳動效率測試分析實驗臺采用模塊化設計，是一個開放式的測試平臺，整個系統分為獨立的三個模塊：動力輸入模塊（原動件）、測試模塊（被測件）、加載模塊，測試模塊可變換，隨機包含圓柱齒輪模塊，蝸輪蝸桿模塊，擺線針輪模塊，還可根據需要自己設計添加，動力輸入模塊和加載模塊安裝位置可根據被測件進行靈活安裝調整。

2、 本實驗臺電測系統可以檢測齒輪傳動的輸入輸出轉速，輸入輸出扭矩，不同載荷不同轉速下的傳動效率，系統測試軟件可實時檢測各參數并以動態曲線的形式顯示，方便直觀
