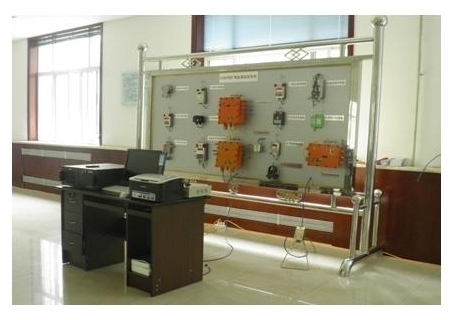

YLMAT-10煤礦安全監測監控作業實操模擬裝置

一、煤礦安全監測監控作業實操模擬裝置 概述

根據煤礦安全實際操作規程，我廠采用設備真實先進，性能可靠的瓦斯監測監控系統。通過本設備安裝可直觀模擬井下瓦斯監控，提高煤礦安全監測監控作業人員對井下瓦斯監控的安裝，使用，維護及校驗實操能力。再通過故障判斷、分析處理提高業務技能。

二、煤礦安全監測監控作業實操模擬裝置 構成

成套監測監控系統及設備：

設備包括：系統軟件、監控主機、數據傳輸接口，監測分站、主顯示器，傳感器、傳輸線路、打印機、USP后備電源，礦用傳感器校驗裝置。

三、煤礦安全監測監控作業實操模擬裝置 功能

1. 煤礦井下真實的監測監控系統，可以監測瓦斯?jié)舛?、風速、溫度、負壓及各種有害氣體濃度；也可監測風門狀態，風筒風量，機電設備開停，饋電的各種運行參數，經過長距離傳輸、放大；可以遠距離的觀測、自動控制、貯存和打印。與井下設備差異就是監測點少、傳輸距離短。

2.可通過礦用傳感器校驗裝置對煤礦井下傳感器進行調試、校驗，維修，保證其安全運行的作業及對傳感器的校驗，維修的實際操作。

四、軟件操作說明

1、打開電腦→雙擊桌面KJ307監控系統→打開登陸界面輸入用戶為123。密碼為：123。

2、通過通訊設置”→“打開串口”，打開“串口控制”，選擇好串口號，如COM1，然后單擊“ ”，這樣就打開通訊端口。

3、打開分站操作→單擊開始輪詢。

4、系統運行正常→注意監控的實時數據和傳感器的標效。

五、硬件操作說明

1.打開分站→分站拱電為380V、660V，

2.BUS+和BUS-為分站傳輸接口的連接端子。

3.+21V和GND-為電源正負，為傳感器供電端子。

4.CH1→CH8為接收傳感器頻率200-1000HZ的信號端子。

5.DD1→DD5為斷電控制端子。

6.常開1、公共1、常閉1是斷電控制端口、可接380V、127V、36V的斷電接點。這是第一個繼電器。

7.常開2、公共2、常閉2是斷電控制端口、可接660V、380V、127V的斷電接點。這是第二個繼電器。

六、系統正常運行，每天打印報表。

規格：2500mm×1500mm×2300mm
