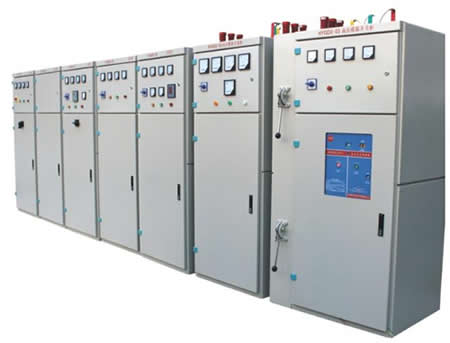

YLGD-91B 供配電技術成套實驗設備

一、供配電技術成套實驗設備概述

低壓供配電技術成套實驗設備是根據《配電技術》、《繼電保護技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實驗教學設備。低壓供配電技術成套實驗設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。

低壓供配電實驗考核設備（雙回路供電）是由進線柜、計量柜、補償柜、低壓出線柜、聯絡柜（橋內接線方式）、負載柜組成。

采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。

低壓供配電技術成套實驗設備適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實驗教學。

低壓供配電技術成套實驗設備具有：⑴全面性，能夠使學生對供配電系統的一、二次系統有比較全面的了解，熟悉配電設備的供配電方式；⑵系統性，真實反映供配電系統的結構；⑶實操性，以較真實的工作現場，達到現場教學的目的，在提高學生動手能力的基礎上，加深對理論知識的理解；⑷安全性，在進線柜前段增加漏電斷路器，成套設備具有短路、過載等保護方式。開門斷電控制，為保證安全，除計量柜外，所有柜體配有開門斷電的繼電控制裝置。⑸示教性，配電成套裝置柜體全部開有觀察窗，使學生在保證安全的基礎上觀察到設備的元件、工作狀態和大部分主接線。

二、供配電技術成套實驗設備功能和實驗項目

低壓供配電技術成套實驗設備包含不同的低壓配電柜，覆蓋了常見的低壓供配電的配置。

柜體安裝方式為整體安裝方式。進出線方式為上（下）進出線。

低壓柜采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。

部分實驗項目：

配電系統運行方式實驗

低壓配電設備的倒合閘操作實驗

雙回路供電及聯絡柜操作實驗

互感器實驗

電流互感器接線方式

有功、無功電度表的接線實驗

多功能綜合儀表接線實驗

抄表實驗

4、開關電器實驗

⑴低壓框架斷路器的原理與接線

⑵低壓塑殼斷路器的原理與接線

⑶隔離開關的原理與接線

5、手動功率因數補償實驗

6、自動功率因數補償實驗

7、低壓配電線路分級保護實驗

8、接地保護實驗

9、0.4KV照明系統配電實驗

10、0.4KV動力系統配電實驗

11、母線聯絡柜倒閘實驗

12、安全操作規程培訓

13、供配電工、維修電工職業技能鑒定考核訓練

三、低壓供配電技術實驗設備主要配置、功能及主要性能、技術指標
