YL- 15/3T橋式起重機電氣故障考核實驗裝置
- 貨號:
- 型號規格:
- 品牌:上海育聯
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:1星期
- 產品詳情

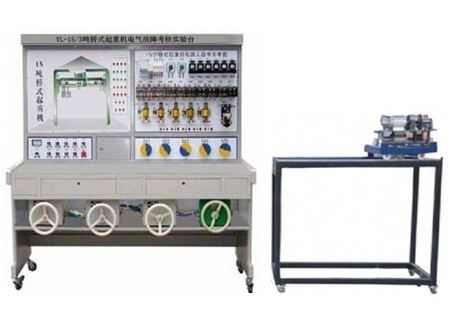

YL- 15/3T橋式起重機電氣故障考核實驗裝置
15/3T橋式起重機電氣故障考核實驗臺,是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所(站)等單位電氣控制內容的教學、考核而研制的,可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障,學生借助原理分析,全方位真實的機床電氣故障排除訓練,是進行技能培訓考核的理想設備,教學效果顯著。
一、基本配置
1、交流電源(帶有漏電保護措施):提供三相交流電源(380V)
2、人身安全保護體系:屏上裝有電壓型漏電保護裝置,控制屏內或強電輸出若有漏電現象,即切斷電源,確保實驗進程安全。
3、機床立體彩圖:面板上印有每種機床的彩色立體外形圖,可以很直觀地看出各種機床的外形輪廓,機床形態逼真。
4、三相異步電動機:實驗臺裝有5臺三相鼠籠式異步式電動機,分別用作副鉤電動機、小車電動機、大車電動機、主鉤電動機等。
5、故障開關箱:設有23.個故障開關。
6、實驗桌:實驗桌為鐵質雙層亞光密紋噴塑結構,桌面密度板,結構堅固,形狀似長方體結構,造型美觀大方;設有兩個大抽屜,用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。
二、實驗項目:
1、學生熟悉常用低壓電器的結構和原理
2、在電氣原理圖模式下,學生借助原理分析,通過測量找出故障點在某條線路上。
3、提高學生的動手能力的技能操作水平。
4、通過對機床故障排除,完成機床常見故障的排除
5、可以設置故障點做為維修電工的技能考核臺
三、 技術性能:
1、輸入電源:三相四線制380V交流電源。
2、結構:實驗臺為鐵質鈑金噴塑結構,堅固耐用。
3、工作環境:溫度-100-+400C。
4、整機功耗:<2KW
橋式起重機電氣故障考核實驗臺主要技術參數:
1、輸入電源:AC380V±%(三相四線)50HZ
2、故障考核23項
3、工作環境:溫度-100C±4
4、功率:1.5kw
★智能化故障考核系統:
故障考核系統能實現24項故障考核功能,機床控制電路單元中配置了一個300×110×60mm的智能化故障維修系統,它通過串口或485線與考核機連接,考核機配置為:內存:4G;硬盤容量:64G;屏幕為 8.4 LED 屏;分辨率:800*600;內置 WiFi
(1)考核機自帶學生端軟件和教師端軟件,教師端也可安裝在不同的主機上。教師通過教師端軟件對設備設置故障,故障分初級、中級、高級三種等級,出題方式分隨機和選擇兩種模式;
(2)學生端答題考核,考核方式分直接和題庫兩種模式。通過這套系統,從而真實的模擬出發生的故障,能夠讓學生在產生故障等過程中學習數控機床維修能力;
同時考核機軟件具有學生信息學號登記、學生登錄、自動評分、成績統計、故障位置在線查閱及分析、故障診斷、故障點內容自定義等方便的實訓功能。
四、橋式起重機電氣技能實訓考核裝置設備配置
序號 |
名 稱 |
數 量 |
備 注 |
1 |
15/3t橋式起重機電氣故障考核實驗臺 |
1臺 |
|
2 |
15/3t橋式起重機半實物模型 |
1臺 |
配有與電氣部分的連接接口,通過電纜連接 |
