YLK-850A型 初級電工、電拖實訓考核裝置
- 貨號：
- 型號規格：YLK-850A型
- 品牌：上海育聯
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：1星期
- 價格：詢價元
- 電話：+86-021-62987919?/62982737
- 在線聯系：
- 產品詳情

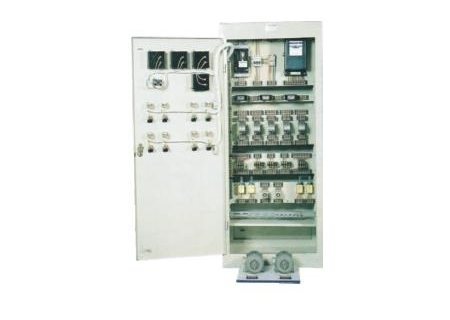

YLK-850A型 初級電工、電拖實訓考核裝置(柜式)
一、產品特點：
YLK-850A型初級電工、電拖實訓考核裝置是按照勞動社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規范”的內容要求，根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式實驗設備。整臺實驗設備以標準的電氣控制柜為主柜，利用柜體的雙面空間，布置電器及配套實驗器材，能完成初級電工考核鑒定中的電力拖動控制與照明電路的實操項目，該電工、電拖實訓考核裝置堅持理論聯系實際的原則，突出技能訓練，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。該套實驗設備適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。
二、結構及電器配置：
該實訓裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。
三、主要技術參數：
1、輸入電源：電壓AC380V，電流5A。
2、外形尺寸：700cm×500cm×1700cm
四、實驗操作項目：
|
1.單相起動停止控制電路； 2.異步電動機點動控制電路； 3.異步電動機兩地控制電路； 4.異步電動機聯鎖正反轉控制電路； 5.雙重聯鎖正反轉控制電路； 6.自動順序起動控制； 7.手動順序起動控制； 8.異步電動機星、三角控制電路； 9.異步電動機能耗控制電； 10.異步電動機反接制動控制電路； 11.自動往返控制電路； 12.正反轉點動、起動控制電路； 13.帶有點動的自動往返控制電路； 14.異步電動機自鎖控制電路； 15.異步電動機單向點動、起動控制電路； 16.電阻降壓起動控制電路； 17.C710-1型車床控制電路； 18.電動葫蘆電氣控制電路； ……自由設計項目。 |
19.白熾燈控制電路； 20.日光燈控制電路； 21.觸摸開關控制白熾燈電路； 22.聲控開關控制樓梯白熾燈電路； 23.人體感應開關控制樓梯白熾燈電路； 24.單相電度表直接安裝電路； 25.單相電度表間接安裝電路； 26.三相電度表直接安裝電路； 27.三相電度表間接安裝電路； 28.電壓表、電流表安裝電路； 29.一臺電流互感器用于單相回路的接線電路； 30.三臺電流互感器接成星形接線電路； 31.三臺電流互感器接成三角形接線電路； 32.Y3240型滾齒機控制電路； 33.單相電動機控制電路； 34.電流互感器與電流表配用接線電路； 35.兩臺電流互感器差接接線電路； 36.萬能轉換開關和電壓表測量三相電壓接線電路； |
初級電工、電拖實訓考核裝置每臺配置清單（柜式）
一．電工部分
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
日光燈實訓組件 |
1 |
套 |
|
|
2 |
彩色燈泡及燈座 |
10 |
套 |
|
|
3 |
單線開關 |
1 |
只 |
|
|
4 |
二線開關 |
1 |
只 |
|
|
5 |
單相漏電開關 |
1 |
只 |
|
|
6 |
三相開關 |
1 |
只 |
|
|
7 |
調光開關 |
1 |
只 |
|
|
8 |
觸摸延時開關 |
1 |
只 |
|
|
9 |
人體感應自動開關 |
1 |
只 |
|
|
10 |
聲光控延時開關 |
1 |
只 |
|
|
11 |
盒式開關 |
1 |
只 |
|
|
12 |
插座 |
2 |
只 |
|
|
13 |
螺旋式溶斷器 |
2 |
只 |
|
|
14 |
4uF電容 |
1 |
只 |
|
|
15 |
單相電度表 |
1 |
只 |
|
|
16 |
單相交流電機 |
1 |
只 |
二．電拖部分
|
序號 |
型號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
D247LE﹣32 |
三相漏電開關 |
1 |
只 |
正泰 |
|
2 |
電流互感器 |
3 |
只 |
正泰 | |
|
3 |
DT862﹣4 |
三相四線有功電能表 |
1 |
只 |
正泰 |
|
4 |
CJX2﹣0901 |
交流接觸器 |
5 |
只 |
正泰 |
|
5 |
JZ7﹣44 |
中間繼電器 |
2 |
只 |
正泰 |
|
6 |
JR36﹣20 |
熱繼電器 |
3 |
只 |
正泰 |
|
7 |
螺旋式熔斷器 |
4 |
只 |
正泰 | |
|
8 |
YBLX﹣19/21 |
行程開關 |
4 |
只 |
正泰 |
|
9 |
ST3 |
電子式時間繼電器 |
2 |
只 |
SUNWORLD |
|
10 |
橋堆 |
1 |
只 |
||
|
11 |
可控硅 |
1 |
只 |
||
|
12 |
380（△）180W |
三相異步電機 |
2 |
只 |
|
|
13 |
220V 180W |
單相電機 |
1 |
只 |
三．控制面板部分
|
序號 |
型號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
6L2 |
交流電壓表 450V |
1 |
只 |
金華 |
|
2 |
6L2 |
交流電流表 30A |
3 |
只 |
金華 |
|
3 |
指示燈 |
7 |
只 |
正泰 | |
|
4 |
控制按鈕 |
8 |
只 |
正泰 | |
|
5 |
轉換開關 |
1 |
只 |
長江 |
