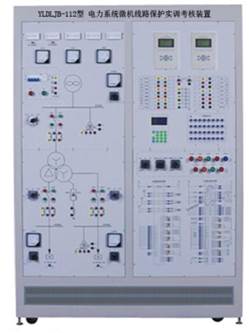

YLDLJB-112 電力系統微機線路保護實訓考核裝置

一、YLDLJB-112 電力系統微機線路保護實訓考核裝置概述

電力系統微機線路保護實訓考核裝置是綜合了目前高職、高專電氣類《電力系統自動裝置》、《電力系統基礎》和《微機保護技術》等課程內容并結合發電廠、變電所及廠礦企業發電、供電和用電等實際情況而研制的新一代實訓產品。電力系統微機線路保護實訓考核裝置采用現代電力工程中廣應用的微機變壓器保護裝置，配以電源、三繞組變壓器、互感器、故障設置模塊等組成。主要完成保護裝置特性測試、接線、整合、運行、繼保等方面的實訓。可用于電力行業培訓、也可用于高等院校、高職高專、中專技校等相關專業學生實訓考核。

二、電力系統微機線路保護實訓考核裝置技術指標

   1、工作電源：三相五線 AC380V±10%  50Hz

   2、工作環境：-10℃～+40℃     相對濕度<85%（25℃）

   3、實訓考核裝置容量：<5KVA

   4、實訓考核裝置重量：<300kg

   3、規格：1400mm×650mm×2100mm

三、電力系統微機線路保護實訓考核裝置實訓考核項目

1.系統試驗項目

(1)模擬系統正常﹑大﹑小運行方式

(2)模擬系統短路

2.微機線路距離保護裝置試驗項目

(1)相間距離Ⅰ段

(2)相間距離Ⅱ段

(3)零序電流保護

(4)接地距離

(5)工頻變化量距離保護

3.微機線路保護裝置試驗項目

(1)微機定時限過電流保護

(2)微機無時限電流速斷保護

(3)微機帶時限電流速斷保護

(4)階段式電流保護

(5)運行方式對保護靈敏度的影響及靈敏度校驗

(6)電流電壓連鎖保護

(7)反時限保護實驗

(8)階段式過電流保護與自動重合閘前加速

(9)階段式過電流保護與自動重合閘后加速

(10)其它線路保護形式

功率方向過電流保護

零序電流保護

過負荷保護

低壓減載

(11)二次回路接線

(12)二次回路調試

(13)保護計算整定

(14)保護動作試驗

4.考核項目————根據題目自行設計﹑自擬步驟自行接線，完成考核

(1)電流電壓連鎖速斷保護與過電流保護

(2)電流電壓連鎖速斷﹑過電流綜合保護與自動重合閘

(3)反時限電流保護與過電流保護

(4)反時限﹑過電流綜合保護與自動重合閘

(5)電流電壓連鎖保護與自動重合閘前加速

(6)電流電壓連鎖保護與自動重合閘后加速

(7)反時限過電流與自動重合閘前加速保護

(8)反時限過電流與自動重合閘后加速保護

(9)二次回路故障排除
