YLHPC-1大功率交流調速系統實訓考核裝置

一、大功率交流調速系統實訓考核裝置 概述

 “YLHPC-1大功率交流調速系統實訓考核裝置”涵蓋了大中專院?！峨娏﹄娮蛹夹g(shù)》、《交流調速》、《電機控制》及《電力拖動自動控制系統》等課程所要求的實訓項目，完全滿足技師和高級維修電工的培訓及技能考核的需要，適合于各類高校、職業學校、勞動培訓及技能鑒定機構的實訓教學以及高級維修電工考核和技能鑒定。

二、大功率交流調速系統實訓考核裝置 特點

設備采用大功率晶閘管、380V(Y)/1.5kW大功率三相繞線式異步電動機和230V/1.9kW直流發電機，模擬工業現場，彌補了一般實訓設備采用小電機無法準確模擬中大功率電機轉動慣量的缺點，可以完成大功率交流調速系統中轉速和電流雙閉環調壓調速及串級調速等不同的調速實訓項目，通過設置故障的方法，可對學生的技能進行考核。

三、大功率交流調速系統實訓考核裝置 技術性能

1. 輸入電源：三相四線（或三相五線）～380V±10%   50Hz

2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.  裝置容量：＜4kVA

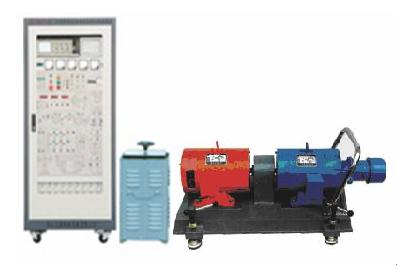

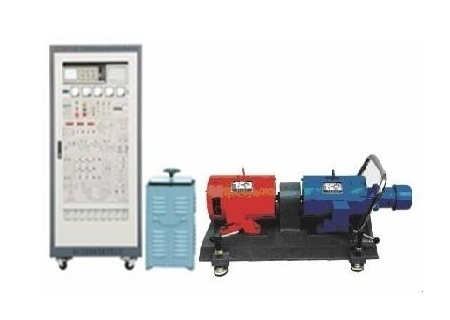

四、裝置配備

1.工業控制柜

控制柜上部為示波器放置區和設故箱；中間部分為電源控制區域、實訓接線區域和相應的監控儀表區，監控儀表裝有0～500V交流數字電壓表（精度0.5級）、0～20A交流數字電流表（精度1級）和數字轉速表（可顯示0～±3000r/min，直接數字顯示電機的轉速，同時可輸出模擬量電壓信號）；下部裝有三相同步變壓器、三相電流互感器和大功率晶閘管等模塊。

2.三相繞線式異步電動機－直流發電機－編碼器機組

380V（Y）/1.5kW三相繞線式異步電動機、230V/1.9kW直流發電機（作負載用）及1024點光電編碼器同軸安裝，電機接線端子直接引出至面板，接線方便。

3.可調電阻箱

4.  三相繞線式異步電動機轉子專用電阻箱、直流發電機負載電阻箱等。

五、故障設置功能

1.  模擬三相同步信號缺相

2.  模擬晶閘管觸發電路故障

3.  模擬調速系統中調節器的故障

六、實訓項目

任務一：開環系統參數調試

1. 同步信號觀測

2. 鋸齒波斜率整定

3.  初始角度整定

4.  小整流角小逆變角整定

5.  晶閘管三相調壓

6.  晶閘管三相全控橋式逆變

任務二：閉環系統參數調試

1. 電流反饋系數整定

2.  轉速反饋系統整定

3.  電流截止負反饋整定

任務三：雙閉環三相異步電動機調壓調速系統的運行（SCR）

任務四：雙閉環三相異步電機串極調速系統的運行（SCR）

七、產品配置
