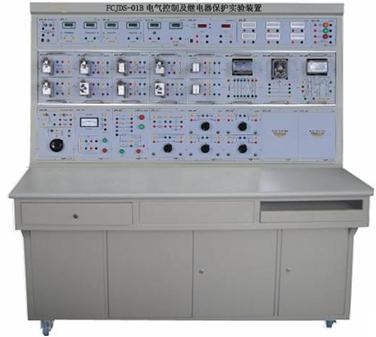

YL-01B電氣控制及繼電器保護實訓裝置

主要用途為電氣工程及其自動化專業課程實驗、課程設計、畢業設計、生產實習及某些研究課題提供實驗條件。能完成下述實驗：

1．繼電器特性實驗

電磁型電流繼電器實驗；

電磁型電壓繼電器實驗；

信號繼電器實驗；

中間繼電器實驗；

負序電壓繼電器實驗；

時間繼電器特性實驗；

整流型方向阻抗繼電器特性實驗；

整流型功率方向繼電器特性實驗；

差動繼電器特性實驗；

重合閘繼電器實驗。

2．繼電保護實驗及綜合實驗；

6~10KV線路過電流保護實驗；

低電壓起動過電流保護及過負荷保護實驗；

復合電壓起動過電流保護實驗；

電壓閉鎖電流速斷保護實驗；

單側電源輻射式輸電線路三段式電流保護實驗。

3．電氣二次控制回路實驗

重復動作手動復歸中央音響信號裝置實驗；

重復動作自動復歸中央音響信號裝置實驗；

具有燈光監視的斷路器控制回路實驗；

具有燈光和音響監視的斷路器控制回路實驗；

閃光繼電器構成的閃光裝置實驗；

裝設跳躍閉鎖繼電器的斷路器控制回路實驗。

4．自動裝置實驗

自動重合閘前加速保護實驗；

自動重合閘后加速保護實驗。

5．微機線路保護實驗、綜合實驗

具有常規線路保護和微機保護兩種功能；

模擬系統大、小、正常運行方式實驗；

模擬系統短路運行方式實驗；

模擬系統短路保護動作情況實驗；

保護裝置的動作電流動作電壓檢驗及整定繼電器動作電流電壓實驗；

保護裝置的動作時間檢驗及整定繼電器動作時間實驗；

電磁式電流保護配合動作實驗；

低電壓閉鎖電流保護裝置的動作實驗；

電流速斷保護靈敏度檢查實驗；

三段式電流保護實驗；

低電壓閉鎖速斷保護靈敏度檢查實驗；

微機線路保護的多項實驗；

大、正常、小運行方式對保護靈敏度影響實驗；

常規電磁式保護與微機保護動作比較實驗；

過流保護與三相自動重合閘裝置綜合實驗；

低電壓?jiǎn)?dòng)過電流保護與自動重合閘裝置（后加速）綜合實驗；

復合電壓?jiǎn)?dòng)過電流保護與自動重合閘裝置（后加速）綜合實驗；

電壓閉鎖電流速斷保護與自動重合閘裝置（后加速）綜合實驗；

三段式電流保護與自動重合閘裝置（后加速）綜合實驗；

過電流保護與自動重合閘裝置（前加速）綜合實驗；

低電壓?jiǎn)?dòng)過電流保護與自動重合閘裝置（前加速）綜合實驗；

復合電壓?jiǎn)?dòng)過電流保護與自動重合閘裝置（前加速）綜合實驗；

三段式電流保護與自動重合閘裝置（前加速）綜合實驗與考核。

6．微機／常規變壓器保護實驗

學習變壓器保護中CT的接線方式；

模擬變壓器正常運行方式實驗；

模擬變壓器短路實驗；

微機保護的動作參數整定實驗；

變壓器差動保護中電流互感器接線正確性實驗；

模擬變壓器內部故障差動保護動作實驗；

模擬變壓器外部故障實驗

改變制動特性拐點，對差動保護動作影響實驗。

7．微機阻抗保護實驗

整定阻抗保護動作值實驗；

運行方式變化對阻抗保護影響的實驗；

三段式保護動作配合實驗；

重合閘實驗。

二、技術參數

輸入電源：380V±10% 50Hz

容量： <1.5KVA

工作環境：溫度－10℃～＋40℃　相對濕度＜85%（25℃） 海撥＜400m
