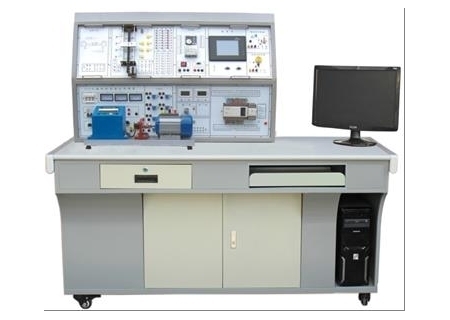

YLDGJS-95B型維修電工技師·高級技師技能實訓考核裝置
一、維修電工技師·高級技師技能實訓考核裝置 技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
3、三相四線380V輸出，由三只電壓表指示輸出電壓
4、～220V通過安全插座輸出
5、+24V/2A直流穩壓電源輸出
6、+5V/1A直流穩壓電源輸出
7、±12V/1A直流穩壓電源輸出（根據裝置需求而定）
8、直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出
9、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
10、裝置容量：＜1KVA
11、重 量：＜110Kg
12、外形尺寸：1600mm×700mm×1600mm
13、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
二、維修電工技師·高級技師技能實訓考核裝置 的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊、電機導軌、測速機構等組成。
（一）控制屏
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
4、主機實訓組件
配置S7-1200 CPU1214C 數字量14 點輸入/10 點輸出，模擬量 2 路輸入，1 個以太網通信端口；配套編程電纜。
（二）實訓掛箱
|
序號 |
編號 |
控制對象實訓模塊 |
實訓教學目標 |
|
1 |
SX1 |
搶答器/音樂噴泉 |
通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。 |
|
2 |
SX2 |
裝配流水線/十字路口交通燈 |
通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
|
3 |
SX3 |
水塔水位/天塔之光 |
通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
|
4 |
SX4 |
自動送料裝車/四節傳送帶 |
通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
|
5 |
SX5 |
多種液體混合裝置 |
通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
|
6 |
SX6 |
自動售貨機 |
通過用用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
|
7 |
SX7 |
自控軋鋼機/郵件分揀機 |
通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
|
8 |
SX8 |
機械手控制/自控成型機 |
通過對機械手停留“位置“及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
|
9 |
SX9 |
加工中心 |
通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
|
10 |
SX10 |
四層電梯 |
通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
|
11 |
SX11 |
步進電機（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成； |
通過利用PLC對步進電機實物模塊的控制，初步了解步進電機方向、拍數的控制。 |
|
12 |
SX12 |
自動洗衣機 |
通過對洗衣機進出水時間、洗滌流程及掌握多點PLC控制系統的綜合應用能力。 |
|
13 |
SX13 |
直流電機控制/溫度控制（模擬量控制） |
通過對直流電機系統中脈沖信號采集、轉速控制（電壓量）及溫度控制系統中的溫度參數的控制，掌握高速計數器指令、模擬量處理指令、PID指令的使用。 |
|
14 |
WK1 |
典型電動機控制實操單元：交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，2只熱繼電器，元器件配置專用底座。 |
掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。 |
|
15 |
WK2 |
網孔板 |
學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。 |
|
16 |
BP1 |
變頻器實訓組件：配置西門子V20 0.4KW變頻器，帶有RS485通信接口及操作面板 |
初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器與PLC之間USS通信協議的建立連接方法。 |
|
17 |
CM1 |
觸摸屏實訓組件： TPC7062 7英寸MCGS真色彩 |
了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。 |
|
18 |
DW-06 |
維修電工實訓考核組件（一） |
提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只 |
|
19 |
DW-07 |
維修電工實訓考核組件（二） |
提供空氣開關1只、3P熔斷器2只、交流接觸器3只 |
|
20 |
DW-08 |
維修電工實訓考核組件（三） |
提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只 |
|
21 |
DW-09 |
維修電工實訓考核組件（四） |
提供交流接觸器4只 |
（三）電機導軌、光碼盤測速系統及數顯轉速表
包含光碼盤測速系統、數顯轉速表及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與編碼盤之間連接的同心度不超過±5絲，電機運行噪聲小，實訓參數典型，能較好滿足實訓要求。在導軌面板上設有五位數顯轉速表，顯示當前轉速；具有電壓反饋信號；同時設有光電編碼信號輸出，包括A、B兩個通道；能夠完成各種速度開/閉環及定位實訓。
（四）三相鼠籠異步電機：交流380V/△ 2臺
（五）單相鼠籠電動機：交流220V/△ 1臺
（六）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
四、維修電工技師·高級技師技能實訓考核裝置 實訓項目
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
（二）PLC模擬控制應用實訓
|
4.數碼顯示控制 5.搶答器控制（優先級、數值運算，具有聲效功能） 6.天塔之光控制（閃爍、發射、流水型） 7.音樂噴泉控制（具有聲效功能） 8.十字路口交通燈控制 9.水塔水位控制 10.自動送料裝車系統控制 11.四節傳送帶控制 12.裝配流水線控制 13.多種液體混合裝置控制 |
14.自控成型機控制 15全自動洗衣機控制（具有聲效功能） 16. 自控軋鋼機控制 17. 郵件分揀機控制 18. 自動售貨機控制 19. 機械手控制 20. 四層電梯控制（實物） |
（三）PLC實物控制實訓
|
24. 加工中心刀具庫控制（實物） 25.步進電機運動控制 |
26.直流電機控制 27.溫度PID控制（具有聲效功能） |
（四）PLC高級技能實訓（設計、安裝、調試及檢修）
|
28.C620車床的電氣控制線路 29.臥式車床電氣控制線路 30.機床兩地控制線路 31.M7130平面磨床的電氣控制線路 |
32.Z3040搖臂鉆床的電氣控制線路 33.液壓滑臺式自動攻螺紋機的電氣控制線路 34.運行小車的電氣控制線路 |
（五）PLC、變頻器、觸摸屏綜合應用技能實訓
|
35.變頻器功能參數設置與操作 36.變頻器報警與保護功能 37.外部端子點動控制 38.變頻器控制電機正反轉 39.多段速度選擇變頻調速 40.變頻器無級調速 41.基于外部模擬量(電壓/電流）控制方式的變頻調速 42.瞬時停電啟動控制 |
44.PLC控制變頻器外部端子的電機正反轉 45.PLC控制變頻器外部端子的電機運行時間控制 46.基于PLC數字量控制方式的多段速 47.基于PLC模擬量控制變頻開環調速 48. 基于觸摸屏控制方式的基本指令編程練習 49. 基于觸摸屏控制方式的LED控制 |
（六）電氣控制及電機拖動實訓
|
1.三相異步電動機直接啟動控制電路 2.三相異步電動機點動控制電路 3.三相異步電動機自鎖控制電路 4.三相異步電動機按鈕聯鎖正反轉控制電路 5.三相異步電動機接觸器聯鎖正反轉控制電路 6.三相異步電動機雙重聯鎖正反轉控制電路 7.三相異步電動機工作臺自動往返控制電路 8.兩臺三相異步電動機順序啟動、順序停轉控制電路 9.三相異步電動機的兩地控制電路 10.接觸器控制的Y-△控制 11.時間繼電器控制的Y-△控制 12.三相異步電動機單向啟動反接制動控制電路 13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路 14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路 |
15.三相異步電動機正反轉啟動能耗制動控制電路 16.單相鼠籠電動機電容啟動控制電路 17.雙速交流異步電動機手動變速控制電路 18.雙速交流異步電動機自動變速控制電路 19.斷電延時直流能耗制動的Y-△啟動控制電路 20. 三相異步電動機正反轉能耗制動控制線路 21. 三相異步電動機正反轉啟動反接制動控制線路 22. C620型車床電氣控制線路 23. 電動葫蘆電氣控制 24. Y3150滾齒機控制電路 |
五、配置清單
|
序號 |
名稱 |
型號 |
數量 |
單位 |
備注 |
|
1. |
PLC實訓臺 |
FX1N-40MR+FX0N-3A |
1 |
套 |
已裝配到實訓屏 |
|
2. |
實訓屏 |
1 |
臺 |
||
|
3. |
實訓桌 |
1 |
臺 |
帶鍵盤的桌子 | |
|
4. |
通訊線 |
通信編程電纜 |
1 |
條 |
|
|
5. |
觸摸屏通訊線 |
1 |
條 |
||
|
6. |
實訓模塊 |
實訓模塊1 |
1 |
塊 |
音樂噴泉/搶答器/基礎實驗 |
|
7. |
實訓模塊2 |
1 |
塊 |
裝配流水線/交通信號燈/自動供水/天塔之光 | |
|
8. |
實訓模塊3 |
1 |
塊 |
自動送料裝車/傳送帶/多種液體混合裝置/自動售貨機/自動軋鋼機 | |
|
9. |
實訓模塊4 |
1 |
塊 |
自動成型系統/機械手控制/溫度控制/直流電機控制 | |
|
10. |
實訓模塊5 |
1 |
塊 |
郵件分檢系統/步進電機的控制 | |
|
11. |
實訓模塊6 |
1 |
塊 |
加工中心刀具庫/洗衣機自動控制 | |
|
12. |
實訓模塊7 |
1 |
塊 |
四層電梯的PLC控制/中間繼電器 | |
|
13. |
DW-06 |
1 |
塊 |
維修電工實訓考核組件（一） | |
|
14. |
DW-07 |
1 |
塊 |
維修電工實訓考核組件（二） | |
|
15. |
DW-08 |
1 |
塊 |
維修電工實訓考核組件（三） | |
|
16. |
DW-09 |
1 |
塊 |
維修電工實訓考核組件（四） | |
|
17. |
觸摸屏實訓模塊 |
1 |
塊 |
TPC7062KX觸摸屏 | |
|
18. |
變頻器模塊 |
1 |
塊 |
V20 0.4KW | |
|
19. |
網孔板 |
1 |
塊 |
||
|
20. |
電機 |
三相鼠籠式異步電動機 |
1 |
臺 |
|
|
21. |
電機導軌 |
導軌+1024編碼器+轉速表 |
1 |
套 |
|
|
22. |
散件 |
交流接觸器 |
3 |
個 |
|
|
23. |
時間繼電器 |
1 |
個 |
||
|
24. |
按鈕 |
3 |
個 |
||
|
25. |
交流指示燈 |
3 |
個 |
||
|
26. |
熱繼電器 |
2 |
個 |
||
|
27. |
安裝塑料件 |
若干 |
個 |
||
|
28. |
軟件 |
演示板原程序及編程軟件 |
1 |
套 |
|
|
29. |
說明書 |
實驗指導 |
1 |
冊 |
|
|
30. |
連接線 |
自鎖實驗疊插連接線100CM |
30 |
條 |
|
|
31. |
自鎖實驗疊插連接線30CM |
10 |
條 |
||
|
32. |
手槍式實驗疊插連接線 |
10 |
條 |
||
|
33. |
安裝配件 |
4X30自攻螺絲 |
10 |
個 |
|
|
34. |
安裝配件 |
1 |
套 |
一、⑴確認 維修電工技師·高級技師技能實訓考核裝置 的型號;⑵維修電工技師·高級技師技能實訓考核裝置 的規格;⑶維修電工技師·高級技師技能實訓考核裝置 的參數配置。
二、如已選定上海育聯實驗設備制造有限公司 維修電工技師·高級技師技能實訓考核裝置的型號，請按型號直接向我司銷售部訂購。
三、如需了解更多信息，請致電：021-62987919 ,我們將由專業技術人員為您提供有關的技術問題。
四、感謝您訪問我們的網站【http://www.gasworksonline.com/】,我們一定會全力為您提供優質和詳盡的服務。
