序號

名稱

技術參數

1

通信電子電路實驗系統

一、基本要求（必備項）

1）實驗系統符合設計型實驗要求，電路中涉及到頻率及負載變化的電阻、電容、電感等元件可插拔，可由學生設計后更換使用，頻率及幅度微調時所涉及的可變器件應經久耐用且調試方便（如雙聯電容、手調電位器等耐用器件），庫中元件滿足經典實驗參數要求。

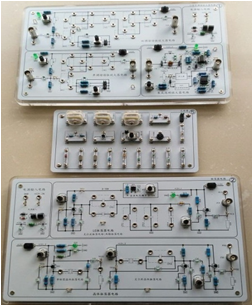

2）實驗系統由若干塊實驗板組成，每塊實驗板上包含有不同功能的單元模塊電路，各模塊電路均有獨立的輸入輸出接口，在實驗板上做實驗必須可以脫離常規的實驗箱底板。且：

①各實驗板可由不同人員同時開展進行獨立實驗，并可根據設計要求選擇各實驗板上的模塊電路相互組合連接，滿足相互連接時信號匹配要求，完成系統實驗；

②要求實驗板上各模塊電路輸入輸出均為標準接口（BNC），電路中相應設置方便示波器或頻率計等儀器連接的實驗測試點；

③實驗板中單元模塊電路重要知識點電路結構開放，電路參數支持學生設計后插拔更換或微調；

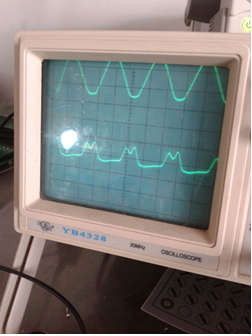

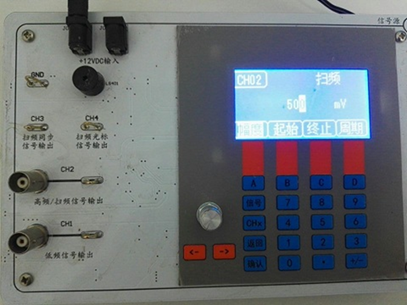

④實驗板測試支持信號發生器的掃頻信號輸入，利用示波器可支持學生自行設計連接實現幅頻特性測試功能；

⑤各實驗板要求外接的供電電壓統一，各實驗板可獨立供電也可各板之間互相串聯供電。

⑥可設計選取不同實驗板上的不同功能模塊電路，相互連接后可組合成調頻、調幅收發系統。中心頻率點：6-12M可設置，保證20個以上不同頻率點，確保各組進行收發系統實驗時信號不受干擾。

3）要求配備實驗板放置單工位一體箱，配備實驗所需的所有測試線、連接線、天線、麥克風、理線架等配套產品，使實驗結束后，物品在箱內有序放置，整潔劃一。

4）產品所有器件要求耐壓耐功耗，質量穩定可靠，例如使用1W電阻、獨石電容等牢固耐用器件，產品不易損壞。

5）配備參考實驗指導說明書，招標現場需帶樣機隨機項目演示。

二、技術指標

1）“選頻放大器電路”實驗板包含的功能模塊電路必備項：

①單調諧回路諧振放大器

②雙調諧回路諧振放大器

③包絡檢波電路

④串、并聯諧振回路特性測試電路

⑤直流電源供電電路

說明：本實驗板“諧振放大器”的諧振點可設置調整，涉及頻率的器件可插拔更換，頻率覆蓋范圍6MHz-12MHz，連續可調或分段連續可調；“包絡檢波電路”的設計需滿足方便用于幅頻特性測試；“直流電源供電電路”須設置實驗板單獨供電時的電源連接插口，以及各模塊電路相連時不同實驗板之間串聯供電插口，以下各實驗板上的“直流電源供電電路”作用與此相同，不再重復。

尺寸：30CM*18.5CM便于現有實驗室放置。

2）“諧振功放及調幅解調電路”實驗板包含的功能模塊電路必備項：

①丙（C）類功率放大器

②基極調幅電路

③二極管包絡檢波電路

④集成乘法器調幅電路

⑤同步檢波電路

⑥直流電源供電電路

說明：本實驗板的“功放電路”和“基級調幅電路”的輸出諧振頻率覆蓋范圍6MHz-12MHz，連續可調或分段連續可調；“二極管包絡檢波電路”參數設置可調整，且能適應調幅接收系統中混頻后的幅度解調要求。

尺寸：30CM*18.5CM便于現有實驗室放置。

3）“振蕩器及語音放大電路”實驗板包含的功能模塊電路必備項：

①西勒振蕩器

②克拉波振蕩器

③晶體振蕩器

④語音放大電路

⑤直流電源供電電路

說明：本實驗板的“西勒振蕩器”和“克拉波振蕩器”的輸出振蕩頻率覆蓋范圍連續可調或分段連續可調，可在收發系統實驗中滿足本振頻率需求；“語音放大電路”需包含放大多種聲源的音頻放大器和推動揚聲器工作的音頻功率放大器，配置有可外接聲源的接口，能接入麥克風或手機等，實驗板中須內置揚聲器。

尺寸：30CM*18.5CM便于現有實驗室放置。

4）“調頻解調電路”實驗板包含的功能模塊電路必備項：

①變?nèi)荻O管調頻電路（VCO）

②斜率鑒頻器電路

③相位鑒頻器電路

④鎖相環電路（VCO）

⑤鎖相環調頻電路

⑥鎖相環鑒頻電路

⑦鎖相頻率合成電路

⑧直流電源供電電路

說明：本實驗板調頻鑒頻電路，不僅可獨立實驗考察并調試各模塊電路特性，也可滿足和其他模塊電路組成調頻收發系統時的頻率覆蓋需求；鑒頻電路可支持信號發生器的掃頻信號輸入，方便調整并測試鑒頻特性；鎖相頻率合成器中的分頻系數可設置調整；鎖相環及相關應用電路的設計及測試點的設置可方便儀器接入。

尺寸：30CM*18.5CM便于現有實驗室放置。

5）“混頻及中放電路”實驗板包含的功能模塊電路必備項：

①三極管混頻器電路

②集成乘法器混頻電路

③中頻放大器電路

④自動增益控制電路（AGC）

⑤直流電源供電電路

說明：本實驗板電路，不僅可獨立實驗考察并調試各模塊電路特性，也可滿足和其他模塊電路組成調幅和調頻收發系統時的頻率覆蓋需求。

尺寸：30CM*18.5CM便于現有實驗室放置。

6）元件庫

    電阻元件、電容元件、三極管元件、電感元件、可調電容元件、雙聯電容、可調電阻元件、二極管元件、晶體元件等。

說明：元件庫中須配置可插拔各類元件

三、實驗內容

實驗一、單調諧回路諧振放大器實驗（諧振點可設置）

實驗二、雙調諧回路諧振放大器實驗（諧振點可設置）

實驗三、丙（C）類功率放大器實驗（諧振點可設置）

實驗四、西勒振蕩器實驗（頻率可設置）

實驗五、克拉波振蕩器實驗（頻率可設置）

實驗六、晶體振蕩器實驗

實驗七、乘法器調制實驗

實驗八、基極調幅實驗

實驗九、同步檢波實驗

實驗十、包絡檢波實驗

實驗十一、變?nèi)荻O管調頻(VCO)實驗

實驗十二、鎖相環實驗

實驗十三、鎖相環調頻實驗

實驗十四、鎖相頻率合成實驗

實驗十五、載波提取與同步解調實驗

實驗十六、相位鑒頻器實驗

實驗十七、斜率鑒頻器實驗

實驗十八、鎖相環鑒頻實驗

實驗十九、中頻放大及AGC實驗

實驗二十、三極管混頻實驗

實驗二十一、乘法器混頻實驗

實驗二十二、超外差調幅無線調幅收發系統實驗

實驗二十三、超外差式FM收發系統實驗
