SHYL-M25多核單片機模塊化實驗開發系統
- 貨號:
- 型號規格:
- 品牌:上海育聯
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:1星期
- 產品詳情
SHYL-M25多核單片機模塊化實驗開發系統
一、多核單片機模塊化實驗開發系統介紹
SHYL-M25多核單片機模塊化實驗開發系統(簡稱實驗系統),CPU配置靈活,接口擴展無極限。支持MCS-51、C8051F020、MCS-96、AVR、PIC等單片機和CPLD/FPGA實驗和開發,一改傳統實驗箱實驗電路在板模式,系統分成兩部分:系統控制部分(右側)和實訓擴展區(左側),實訓擴展區的實驗?zāi)K可以按需配置,節省資源。適合“51/96/AVR/PIC/MSP430單片機原理及接口技術”、“CPLD/FPGA原理及其應用技術”教學實驗大綱要求,配有豐富的實驗?zāi)K,提供完善的實驗例程,是各高等院校開展微處理器教學、課程設計、電子設計競賽及科研開發的理想設備。
二、多核單片機模塊化實驗開發系統組成:
·硬件:
(1)控制部分組成:?jiǎn)纹瑱C(jī)CPU插卡區,系統控制芯片(1032),64K程序存儲器(w27c512),64K數據存儲器(61256x2),開放式4*5鍵盤電路,開放式6位動態數碼管顯示電路,配有二個串口接口,CPU資源全部引出。單片機CPU插卡區標配為51KH-CPU卡(AT89S52),其余卡為選配。
(2)輸入/輸出:128*64LCD圖文電路(或字符式1602LCD),單脈沖發生器,8MH時鐘分頻,8位開關邏輯電平輸入/輸出電路,排針∕鎖緊孔轉接口、音頻功放,0~5V可調模擬量,PWM電路、射極跟隨器,ISP在線下載接口,打印口。
(3)接口芯片:二片8255;
(4)控制對象:喇叭、蜂鳴器、小型直流電機、步進電機、繼電器等;
(5)實訓擴展區:提供總線接口,可選配我公司各種擴展模塊或自行擴展設計。
·軟件:
實驗系統配置2000/xp等操作平臺的單片機仿真調試軟件,支持匯編、C51語言編譯、調試;單片機在線下載軟件等。
·電源:
實驗系統內置高性能直流穩壓電源。
·機箱:
實驗系統配置輕便鋁合金箱子作為實驗儀機箱。
三、多核單片機模塊化實驗開發系統主要特點
在傳統實驗箱基礎上精心改版,以多CPU、小系統、易擴展為設計思想,系統控制部分只提供實驗所需的公共資源和控制信號,三個實訓擴展區為實驗、實訓模塊提供系統總線接口。
(1)多CPU:CPU仿真器和實驗系統徹底分開,實驗系統只留CPU接口不含CPU,這樣只要更換不同CPU卡,就可支持不同類型CPU實驗開發。目前支持的CPU為AT89S52,KEILC51,C8051F020,80C196KB,AVR,PIC,MSP430等。
(2)支持EDA開發:通過選配EDA擴展卡,實現EDA和單片機兩合一,可分別控制實驗電路。
(3)模塊化:提供眾多的實驗?zāi)K(見五)和開放式鍵盤、顯示器、串口等,為適應多種方式實驗提供可能。
(4)二次開發:系統將地址總線、數據總線、控制總線全部引出,系統板留有實訓擴展區,用戶可按照BUS接口總線的定義自行開發所需的接口模塊,使系統可以無限升級,真正成為一個開放式的系統。
(5)在線下載:在線編程自動識別,無需開關切換,不需編程器,可直接燒錄AT89S5X單片機。
(6)二種工作方式:一是聯PC機運行,在與上位軟件聯機的狀態下,實現各種調試和行運的操作;二是脫機運行,系統配有管理監控,在無仿真器狀態下,系統自動切換到脫機管理狀態,用戶可輕松調用EPROM中的實驗程序完成實驗。
四、多核單片機模塊化實驗開發系統CPU卡種類(可選)
1,51KH—CPU(AT89S52)
2,Keil—CPU(SST89E58)
3,C8051F020—CPU
4,96K—CPU(80C196KB)
5,Atmega16/32核心板
6,Pic16F877核心板
7,MSP430F168核心板
還可完成Labview虛擬儀器實驗

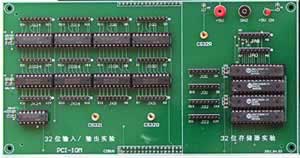

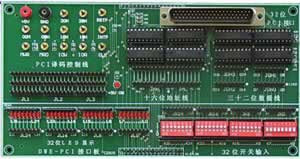

五、多核單片機模塊化實驗開發系統實驗?zāi)K內容(可選)
1,AD類ADCOM
(1)0809AD實驗
(2)0832DA實驗
(3)8253定時計數器接口
(4)8250異步通信接口
(5)8251通信接口

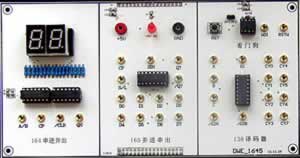

2,串并類DWE-1645
(1)74LS164芯片組成串轉并
(2)74LS165芯片組成并轉串
(3)138譯碼
(4)MAX813L看門狗
3,串行總線類DWE_I2C
(1)TLC549芯片組成串行AD轉換
(2)TLC5615芯片組成串行DA轉換
(3)24C02I2CRAM
(4)PC8563日歷鐘
(5)93C46串行EEPROM
(6)LM331V/F壓頻轉換
(7)LM331F/V轉換
(8)紅外線收發

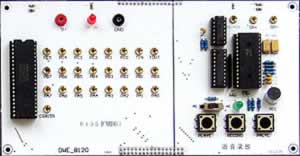

4,語音錄放DWE_8120
(1)ISD1110語音錄放
(2)8155擴展接口,

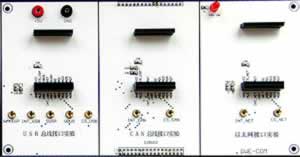

5,通行類DWE_COM
(1)1581芯片USB總線接口
(2)SJA1000芯片和TJA1050芯片組成CAN總線接口
(3)RTL8019AS芯片以太網接口
6,鍵盤顯示類DWE_DISK
(1)4X4矩陣鍵盤
(2)8個獨立鍵盤
(3)8位靜態顯示
7,LED點陣類DWE_LEDIC
(1)LED16X16點陣
(2)18B20數字溫度測量
(3)485通信接口
(4)IC卡座接口
8,交通燈類DWE_JTD。含數碼管倒計時的道路模擬交通燈

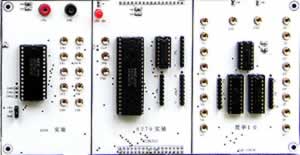

9,IO接口類DWE_IO579
(1)8259中斷接口電路
(2)8279鍵盤顯示接口電路
(3)簡單IO擴展
9,靜態顯示類DW_4511PV
(1)六位BCD碼譯碼電路
(2)PS2鍵盤接口
(3)VGA接口
(4)1HZ~24M信號源

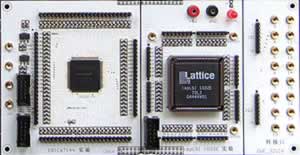

10,EDA類DWE_321C6
(1)ISPLSI1032ECPLD可編程電路
(2)EP1C6T144FPAG可編程電路
11,LCD類DWE_LCD
(1)LCD12864點陣型液晶顯示
(2)LCD1602字符型液晶顯示

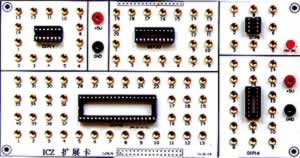

12,IC座擴展類DWE_ICZ液晶顯示8P,14P,16P,20P,40P各一只。
13,.實訓模塊。。。
14.RTOS嵌入式操作系統例程
15.高速AD/DA模塊(選配)
16.大容量FLASH讀寫實驗(選配)

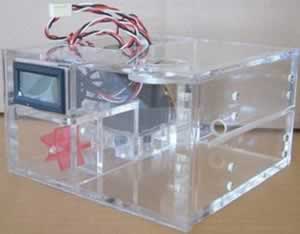

17.各種實訓模塊
18全向云臺控制實驗
19基于調制信號的光通信實驗
流量檢測 |
液位測量 |
心電監測 |
脈膊測量 |
呼吸測量 |
血壓測量 |
風速測量 |
紅外測溫 |
紅外液位測量 |
二維運動 |
運動小車 |
二氧化碳濃度測量 |
酒精濃度測量 |
實用溫度控制 |
齒輪傳感器 |
光纖傳感器 |
氣壓傳感器 |
色彩識別儀 |
激光測距儀 |
火焰?zhèn)鞲衅?/P> |
語音機器人 |
機器人小車 |
機器人滅火器 |
智能小車 |

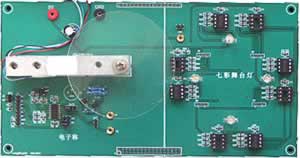

高精度電子稱 |
激光虛擬鍵盤 |
夢幻LED燈 |
無線供電 |
字符圖形任意更改 |
激光電子琴 |
電子血壓計實驗?zāi)K |
六、多核單片機模塊化實驗開發系統實驗項目
·51/96部分實驗(不注明僅為51)
(一) 軟件實驗
(1)清零程序;(51/96) |
(2)拆字程序;(51/96) |
(3)拼字程序;(51/96) |
(4)數據區傳送子程序;(51/96) |
(5)數據排序?qū)嶒?yàn);(51/96) |
(6)查找相同數據個數;(51/96) |
(7)無符號雙字節快速乘法子程序;(51/96) |
(8)多分支程序;(51/96) |
(9)脈沖計數實驗; |
(10)電腦時鐘實驗。 |
(二)硬件實驗
(1)P1口亮燈實驗;(51/96) |
(2)P1口轉彎燈實驗;(51/96) |
(3)P3.3口輸入,P1口輸出實驗;(51/96) |
(4)工業順序控制實驗;(51/96) |
(5)8255A、B、C口輸出方波實驗;(51/96) |
(6)8255PA口控制PB口;(51/96) |
(7)8255控制交通燈;(51/96) |
(8)簡單I/O擴展實驗;☆(51/96) |
(9)A/D0809轉換實驗;☆(51/96) |
(10)D/A0832轉換實驗;☆(51/96) |
(11)8279鍵盤顯示實驗;☆(51/96) |
(12)通用打印機實驗;☆(51/96) |
(13)微型打印機打印字符、曲線、漢字實驗;☆ |
(14)數碼管倒計時的道路模擬交通燈;☆ |
(15)I2C儲存卡讀寫實驗;☆ |
(16)語音芯片ISD1420控制實驗(錄音);☆ |
(17)語音芯片ISD1420控制實驗(放音);☆ |
(18)繼電器控制實驗;(51/96) |
(19)步進電機控制;(51/96) |
(20)8253方波實驗;☆(51/96) |
(21)小直流電機調速實驗;☆ |
(22)16*16LED點陣顯示實驗;☆ |
(23)128*64LCD液晶顯示實驗; |
(24)8250可編程異步通訊接口實驗(自發自收);☆ |
(25)8251可編程通訊接口實驗(與PC機);☆ |
(26)單片機RS232/485串行發送實驗(雙機通訊); |
(27)單片機RS232/485串行接收實驗(雙機通訊); |
(28)CAN總線通訊接口實驗;☆ |
(29)以太網TCP/IP協議接口實驗;☆ |
(30)USB2.0通訊接口實驗?!?/P> |
(31)DS18B20單總線溫度測量實驗☆ |
(32)紅外線遙控收發實驗☆ |
(33)TLC549串行A/D轉換實驗☆ |
(34)TLC561510位D/A串行轉換實驗☆ |
(35)PCF8563I2C日歷時鐘實驗☆ |
(36)看門狗實驗☆ |
(37)PWM實驗 |
(38)射極跟隨器 |
(39)AT24C02I2C總線存儲器讀寫實驗☆ |
(40)串行存儲芯片93C46讀寫實驗☆ |
(41)LM331電壓/頻率轉換實驗☆ |
(42)74LS164串入并出實驗☆ |
(43)74LS164串入并出實驗☆ |
(44)74LS138譯碼器實驗☆ |
(45)8155輸入,輸出,SRAM實驗☆ |
·AVR部分實驗
(1)模擬比較器 |
(2)模數轉換實驗 |
(3)8255控制實驗 |
(4)定時器/計數器8253 |
(5)廣告燈顯示 |
(6)數模DAC0832轉換 |
(7)鍵盤顯示實驗 |
(8)LED點陣顯示實驗☆ |
(9)LCD12864液晶顯示 |
(10)端口輸入輸出控制 |
(11)步進電機 |
(12)直流電機控制 |
(13)串口收發實驗- |
(14)中斷實驗- |
(15)定時器計數器實驗 |
(16)定時器比較匹配實驗 |
(17)PWM脈寬調制實驗 |
(18)*輸入捕獲ICP實驗(紅外解碼) |
(19)I2C兩總線接口實驗 |
(20)繼電器 |
(21)單總線實驗(數字溫度測量)☆ |
(22)串行模數轉換(TLC549)☆ |
(23)串行模數轉換(TLC5615)☆ |
·PIC部分實驗
(1)跑馬燈實驗 |
(2)PC口控制PD口 |
(3)看門狗實驗 |
(4)定時器0編程實驗 |
(5)定時器1編程實驗 |
(6)定時器2編程實驗 |
(7)計數器0編程實驗- |
(8)計數器1編程實驗 |
(9)內核模數轉換 |
(10)中斷實驗 |
(11)SPI三線串行通信實驗 |
(12)DAC數模轉換實驗 |
(13)LCD1602顯示實驗 |
(14)數字溫度計顯示實驗 |
(15)I2C總線實驗 |
(16)LCD12864顯示實驗 |
(17)PIC內部EEPROM讀寫實驗 |
(18)PIC內部FLASH讀寫實驗 |
(19)PWM輸出實驗 |
(20)捕捉比較實驗 |
(21)PSP并行輸入輸出實驗 |
(22)比較匹配輸出實驗 |
·MSP430部分實驗
(1)跑馬燈顯示實驗 |
(2)內核AD采樣實驗 |
(3)D/A轉換實驗 |
(4)FLASH讀寫實驗 |
(5)內部溫度傳感器實驗 |
(6)看門狗實驗 |
(7)看門狗定時器實驗 |
(8)DMA實驗 |
(9)時基模塊應用 |
(10)串口收發實驗 |
(11)定時器A比較功能實驗 |
(12)定時器A定時實驗 |
(13)PWM實驗 |
(14)LCD1602液晶顯示實驗 |
(15)LCD12864液晶顯示實驗 |
(16)數字溫度傳感器測量顯示實驗☆ |
(17)內部比較器實驗 |
(18)LED點陣顯示實驗☆ |
(19)端口中斷實驗 |
另配有Labview虛擬儀器實驗例程:
注:實驗項目打☆星號為選配接口模塊實驗。
友情提示:
一、⑴確認 多核單片機模塊化實驗開發系統,單片機實驗開發設備 的型號;⑵多核單片機模塊化實驗開發系統,單片機實驗開發設備的規格;⑶多核單片機模塊化實驗開發系統,單片機實驗開發設備的參數配置。
二、如已選定上海育聯實驗設備制造有限公司的多核單片機模塊化實驗開發系統,單片機實驗開發設備的型號,請按型號直接向我司銷售部訂購。
三、如需了解更多信息,請致電:021-62987919 ,我們將由專業技術人員為您提供有關的技術問題。
四、感謝您訪問我們的網站【http://www.gasworksonline.com/】,我們一定會全力為您提供優質和詳盡的服務。
